[#53949] 超高速パルスジェネレータ（完成品） 商品ページにジャンプ

超高速パルスジェネレータを発売いたします。 2026-03-02更新     <<前のFAQ | 次のFAQ>>

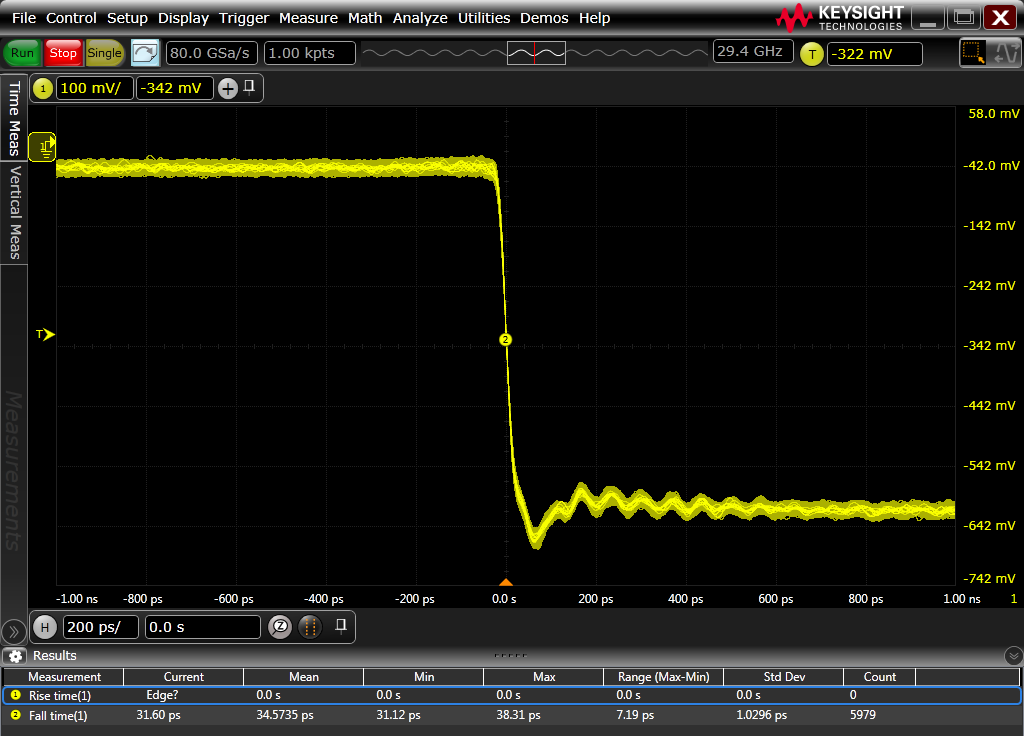

2026年3月2日 超高速のパルスを発生させることができるパルスジェネレータを発売いたします。パルス立ち上がり、立ち下がり時間は40ps(0.04ns)と非常に高速なスルーレートなのが特徴です。 一般的な高速ロジックICでは1ns〜3ns程度が最速で、高速コンパレータなどでも500ps程度が限界になります。さらに高速となるとステップリカバリダイオードなど特殊な部品が必要となりますし、入手しづらく試行錯誤を繰り返す必要があります。評価には高価なサンプリングオシロスコープが必要です。 この商品は確認された40psの高速パルスを発生することができ、計器の調整、伝送線路テスト、性能評価、TDR、半導体素子テストなどに活用いただけます。 出力は50Ω終端で−0.1V〜−1.2Vの振幅、繰り返し周波数は1MHz〜200MHzまで変更いただけます。 電源は汎用的なUSB(5V)で動作し、オシロスコープにUSBメモリなどの端子があればそれを電源にお使いいただけます。電源オンですぐに動作し、Windowsに接続することで振幅や周波数の設定を変更いただけます。 この手の信号発生器としては非常に低価格で大量に在庫しております。高周波デバイス向け、パターン設計、TDR、伝送線路テスト、計測器の評価、などにご活用ください。

●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)

 FastPulser説明書 (904kバイト) 2026年 03月 02日

●その他の質問一覧（この商品について）

超高速パルスジェネレータを発売いたします。 2026-03-02更新

同期パルスが出力されない。 2026-02-21更新

初期ロットは専用ケースに入っています！ 2026-02-16更新

振幅を変えることはできますか？ 2026-02-15更新

幅が狭いパルスは出すことができませんか？ 2026-02-14更新

USB操作のマニュアル 2026-02-14更新

オシロスコープで観測しても波形が出てこない 2026-02-13更新

ファンクションジェネレータとして使用できますか？ 2026-02-13更新

SMAケーブルは付属していませんか？ 2026-02-12更新

出力をOFFにしている時出力は何Vになりますか？ 2026-02-12更新

電源を入れても青LEDが点灯しない。 2025-08-09更新

電源ON時に出力を出さないようにできますか？ 2025-08-09更新

パルスの立ち上がり時間を変えることはできますか？ 2025-08-09更新

付属のUSBケーブル以外でも動作しますか？ 2025-08-02更新

完全に初期化する方法はありますか？ 2025-05-12更新

オシロスコープのプローブを当てることはできますか？ 2025-04-10更新

BNC端子へ接続するには？ 2025-04-10更新

通電する前にコネクタを接続しても問題ありませんか？ 2025-04-09更新

電源と出力は絶縁されていますか？ 2025-04-06更新

トリガー出力が階段状の波形になる。 2025-04-03更新

オシロスコープで立ち上がり時間を計測してみよう 2025-03-31更新

出力をOFFにした場合バイアス電圧は発生しますか？ 2025-03-31更新

出力のデューティを変えることはできますか？ 2025-03-29更新

トリガー出力は何V出力ですか？ 2025-03-29更新

初期状態はどのようになっていますか？ 2025-03-29更新

立ち上がり／立ち下り時間を可変することはできますか？ 2025-03-27更新

広帯域オシロスコープで観測したらスペック通りにならない 2025-03-27更新

振幅はプラスに振ることはできますか？ 2025-03-27更新

トリガー出力とパルス出力に時間差を調整できますか？ 2025-03-20更新

トリガー出力の論理とパルス出力の極性を逆にできますか？ 2025-03-20更新

電源と出力は絶縁されていますか？ 2025-03-20更新

出力がマイナスに振幅します。 2025-03-20更新

入力は50Ωで受けなければなりませんか？ 2025-03-20更新

実際に波形を観測してみましたが、3ns程度にしかならない。0.04nsは間違いでは？ 2025-03-19更新

ワンショット動作はできますか？ 2025-03-19更新

USB電源とパルス出力は絶縁されていますか？ 2025-03-19更新

免責事項 2025-03-19更新

内部クロックですが、外部からのトリガーでパルスを出力するようにできますか？ 2025-03-19更新

信号を観測しても速度が遅い 2025-03-19更新

【ご注意】出力に信号を印可しないでください。 2025-03-19更新

オシロのUSB端子に接続した場合は周波数や振幅の変更はできますか？ 2025-03-19更新

消費電流はどのくらいですか？ 2025-03-19更新

SMA端子が２つありますがどう違いますか？ 2025-03-19更新
