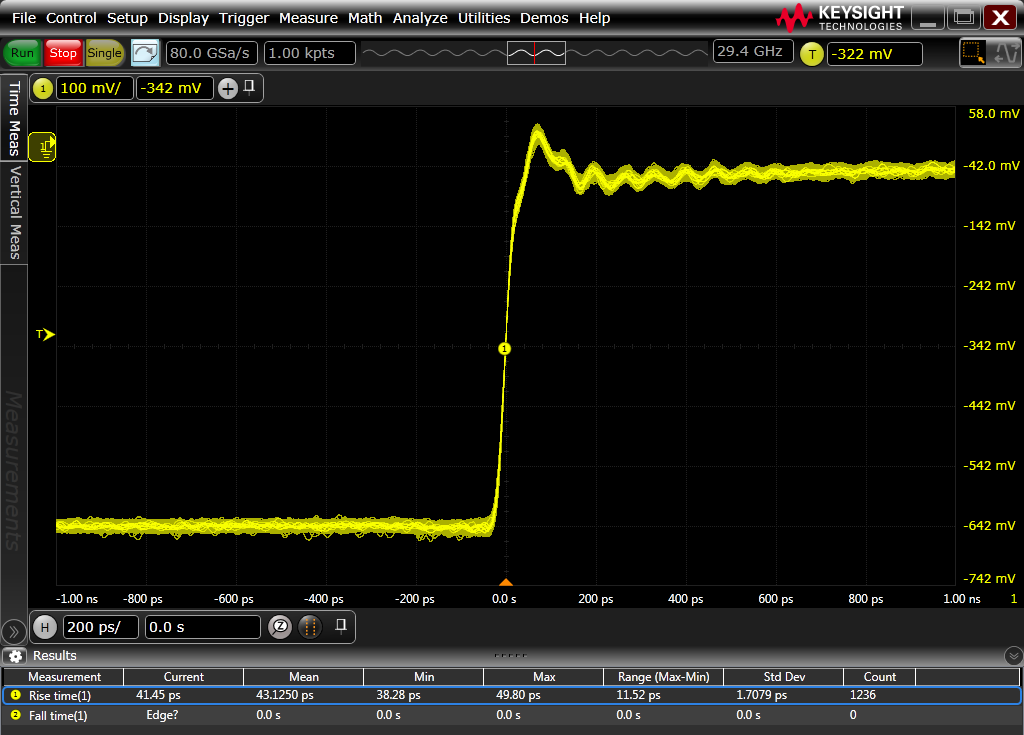

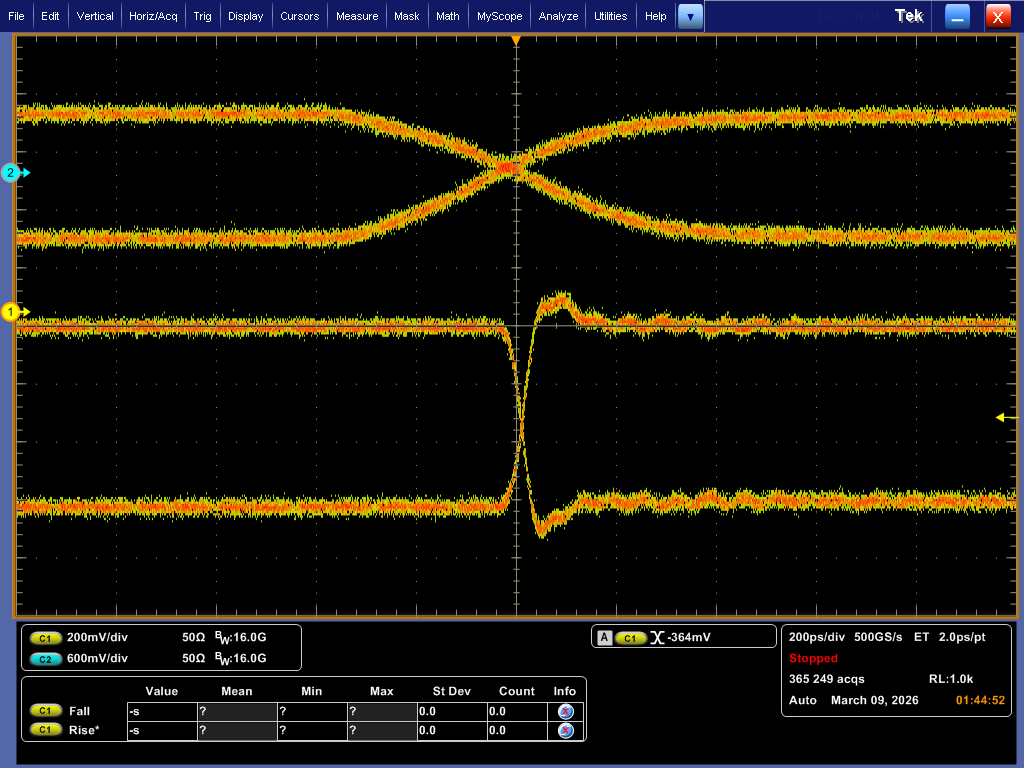

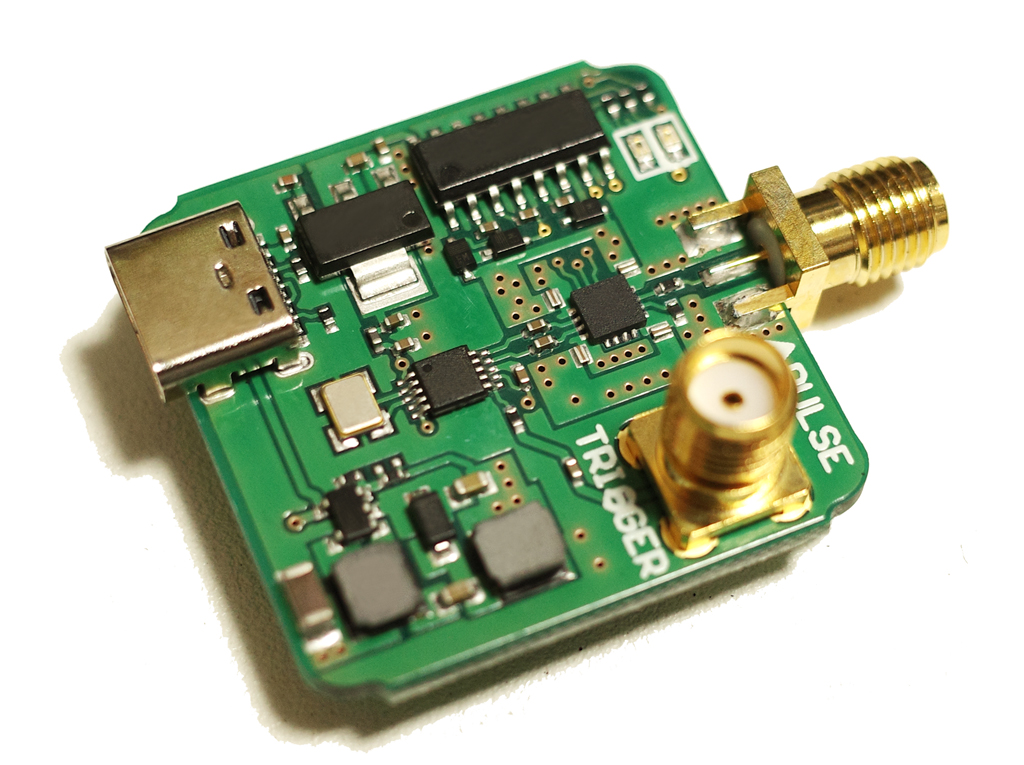

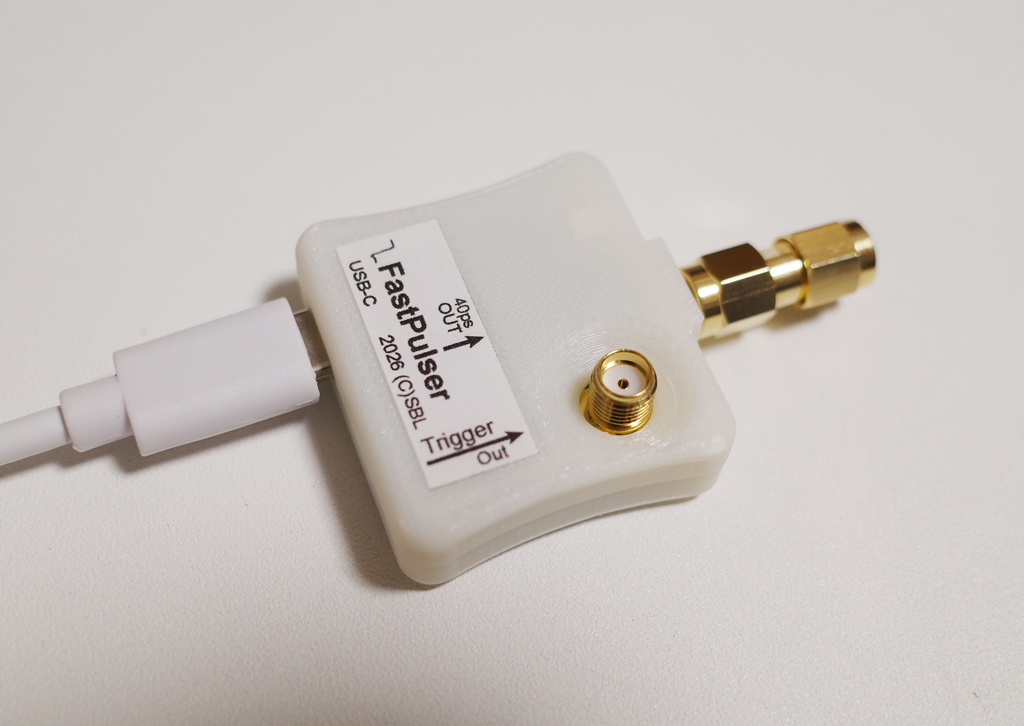

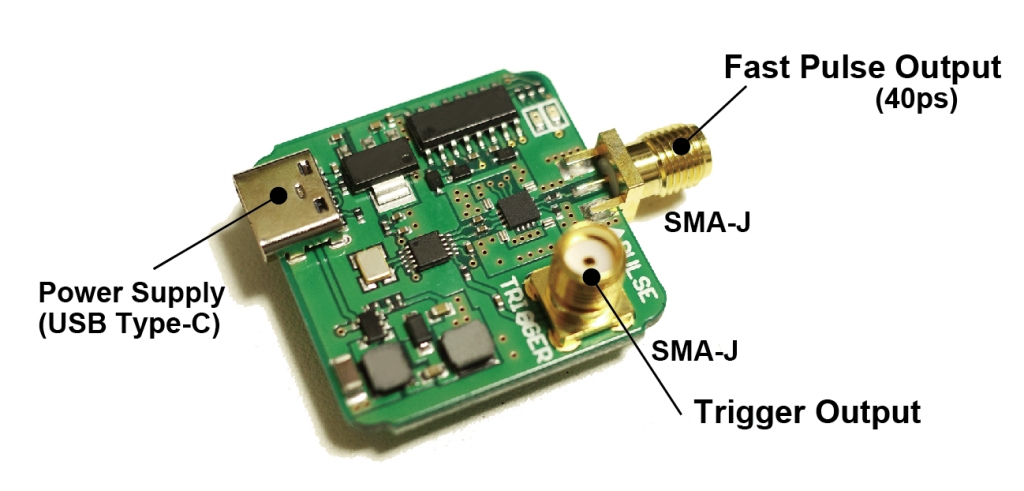

●オンライン注文 注文番号[53949] 超高速パルスジェネレータ（完成品）  メーカー希望価格：オープンプライス 直販価格 (税込価格) 1台 11,660円 (内訳 本体10,600＋税1,060円)   03月03日現在 数量 台  注文の個数を入力してください。 ピコセカンドの信号発生器 ■40psの超高速パルスを出力できる信号発生器です。40nsではなく、40ps(0.04ns)なので極めて高速です。 ■周波数は10MHz(変更可能),振幅は600mV(可変可能) 50Ω出力(SMA-J) ■電源はUSBの5Vを使用します。USB Type-C端子内蔵 ■高速パルス出力の他にパルスに同期したトリガー用出力があります。 ■計測器、プローブのテスト、TDR(Time Domain Reflectometry)などに応用できる商品です。 ■USBから周波数、振幅の設定ができます。(Windows11, Linux) ●最近のオシロ、計測器にはUSB端子がついていますのでそれを電源として動作できます。 ※超高速パルスを出力する製品は少ないので作ってみました。 ※こちらは完成商品です。お客様は組み立てる必要がありません。 ●初期ロットは写真３枚目の保護ケースに入った状態でお届けします。 ◆仕様 　・パルス立ち下がり時間：40ps (10%〜90%) 　・パルス立ち上がり時間：40ps (10%〜90%) 　・パルス振幅：600mV（100mV〜1.2Vまで調整可能）※PC制御による 　・パルス電圧：ネガティブ出力 　・出力インピーダンス：50Ω 　・電源：USB 5V max0.3A 　・周波数：10MHz(1M〜200MHz設定可能) 　・パルス幅：上記周波数の逆数、デューティ50%のみ 　・絶縁：絶縁されていません。 　・出力端子：SMA 　・トリガー出力端子：SMA (3.3V)　 　・設定方法：USB 仮想COMポートによる設定 ◆用途 　・計測器、プローブのテスト、TDR 　・DDRメモリの開発、高周波基板設計 　・マイクロ波半導体設計 　・LIDER開発など ◆内容品 　・パルスジェネレータ本体(完成調整済み品です) 　★専用ケース 　・USBケーブル(USB-A <-> Type-C) 　・SMA-P SMA-P変換コネクタ ●参考URL https://www.analog.com/jp/resources/technical-articles/tnj-025.html (超高速コンパレータ例) ●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)  FastPulser説明書 (904kバイト) 2026年 03月 02日 ●この商品のよくある質問と補足説明   超高速パルスジェネレータを発売いたします。 2026-03-02更新   同期パルスが出力されない。 2026-02-21更新   初期ロットは専用ケースに入っています！ 2026-02-16更新   振幅を変えることはできますか？ 2026-02-15更新   幅が狭いパルスは出すことができませんか？ 2026-02-14更新   USB操作のマニュアル 2026-02-14更新   オシロスコープで観測しても波形が出てこない 2026-02-13更新   ファンクションジェネレータとして使用できますか？ 2026-02-13更新   SMAケーブルは付属していませんか？ 2026-02-12更新   出力をOFFにしている時出力は何Vになりますか？ 2026-02-12更新   電源を入れても青LEDが点灯しない。 2025-08-09更新   電源ON時に出力を出さないようにできますか？ 2025-08-09更新   パルスの立ち上がり時間を変えることはできますか？ 2025-08-09更新   付属のUSBケーブル以外でも動作しますか？ 2025-08-02更新   完全に初期化する方法はありますか？ 2025-05-12更新   オシロスコープのプローブを当てることはできますか？ 2025-04-10更新   BNC端子へ接続するには？ 2025-04-10更新   通電する前にコネクタを接続しても問題ありませんか？ 2025-04-09更新   電源と出力は絶縁されていますか？ 2025-04-06更新   トリガー出力が階段状の波形になる。 2025-04-03更新   オシロスコープで立ち上がり時間を計測してみよう 2025-03-31更新   出力をOFFにした場合バイアス電圧は発生しますか？ 2025-03-31更新   出力のデューティを変えることはできますか？ 2025-03-29更新   トリガー出力は何V出力ですか？ 2025-03-29更新   初期状態はどのようになっていますか？ 2025-03-29更新   立ち上がり／立ち下り時間を可変することはできますか？ 2025-03-27更新   広帯域オシロスコープで観測したらスペック通りにならない 2025-03-27更新   振幅はプラスに振ることはできますか？ 2025-03-27更新   トリガー出力とパルス出力に時間差を調整できますか？ 2025-03-20更新   トリガー出力の論理とパルス出力の極性を逆にできますか？ 2025-03-20更新   電源と出力は絶縁されていますか？ 2025-03-20更新   出力がマイナスに振幅します。 2025-03-20更新   入力は50Ωで受けなければなりませんか？ 2025-03-20更新   実際に波形を観測してみましたが、3ns程度にしかならない。0.04nsは間違いでは？ 2025-03-19更新   ワンショット動作はできますか？ 2025-03-19更新   USB電源とパルス出力は絶縁されていますか？ 2025-03-19更新   免責事項 2025-03-19更新   内部クロックですが、外部からのトリガーでパルスを出力するようにできますか？ 2025-03-19更新   信号を観測しても速度が遅い 2025-03-19更新   【ご注意】出力に信号を印可しないでください。 2025-03-19更新   オシロのUSB端子に接続した場合は周波数や振幅の変更はできますか？ 2025-03-19更新   消費電流はどのくらいですか？ 2025-03-19更新   SMA端子が２つありますがどう違いますか？ 2025-03-19更新
