[#13630] LTC3630A 高電圧DC-DCコンバータモジュール(1.8V/3.3V/5V/可変出力)
商品ページにジャンプ

電圧可変モードにするときどうしてジャンパー設定をADJUSTABLEに設定しないのですか？ 2024-02-11更新 <<前のFAQ | 次のFAQ>>

LTC3630Aを可変モードにするにはVPRG1=VPRG2=GNDに接続して、ADJUSTABLEにしろとデータシートに書かれています。このモードで電圧可変はできるのですが、内部FB電圧(フィードバック電圧)が0.8Vと低いので分圧抵抗にMΩの大きい抵抗が必要となり、ノイズ耐性や漏れ電流の影響を考えると小さい抵抗のほうがいいので下記のように設定を変更して使用することができます。

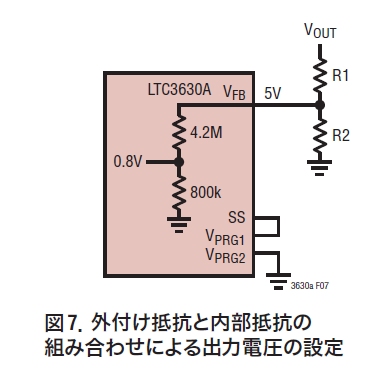

ADJUSTABLEモードではなく、5Vや3.3Vの固定出力を選んだ状態で外付け抵抗で可変します。こうすることでIC外で分圧、IC内で分圧の２段となり、小さい抵抗値で大きい出力電圧まで出すことができます。このときFB電圧は5Vあるいは3.3Vとして計算されます。

・固定電圧5Vを設定した状態で可変できる幅は5V～24Vまで　←広い範囲の可変が可能
・固定電圧3.3Vを設定した状態で可変できる幅は3.3V～16Vまで
・固定電圧1.8Vを設定した状態で可変できる幅は1.8V～8.5Vまで
・ADJUSTABLEを設定した状態で可変できる幅は0.8V～3.9Vまで。←可変範囲が狭いので微調整可能

上記の４つのレンジで調整ができます。使用する電圧に応じて選べば微調整も行えます。
