[#13630] LTC3630A 高電圧DC-DCコンバータモジュール(1.8V/3.3V/5V/可変出力)
商品ページにジャンプ

出力電圧がふらつくようです。 2024-02-11更新 <<前のFAQ | 次のFAQ>>

前提条件：正しく動作させるには基板上の３か所のはんだジャンパーが必要になります。

無負荷(無負荷に近い)で使用した場合に出力電圧が秒の周期でふらつきます。周期が長いため毎秒２～３回計測になるテスター, DMMなどで測定すると常に電圧が変化しているように見えます。これは消費電力を抑えるために間欠発振モードに入っているためです。負荷電流が増えると連続発振モードになります。このLTC3630Aは間欠発振モードでしか動作できません。
※この現象のため軽負荷時の出力電力の算出が難しく効率曲線が作成しにくいです。

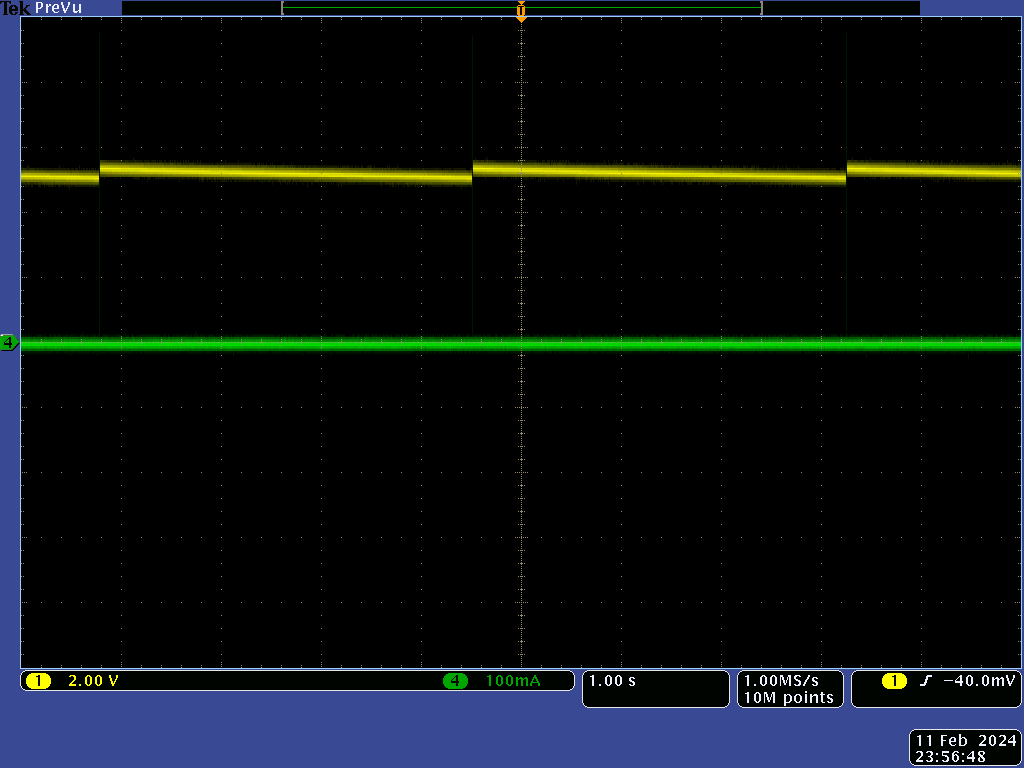

▼秒の周期でふらつきが生じています。これは正常な動作です。1目盛りは1秒です。
・黄色：出力電圧（このケースでは5V出力）、緑色：入力電流

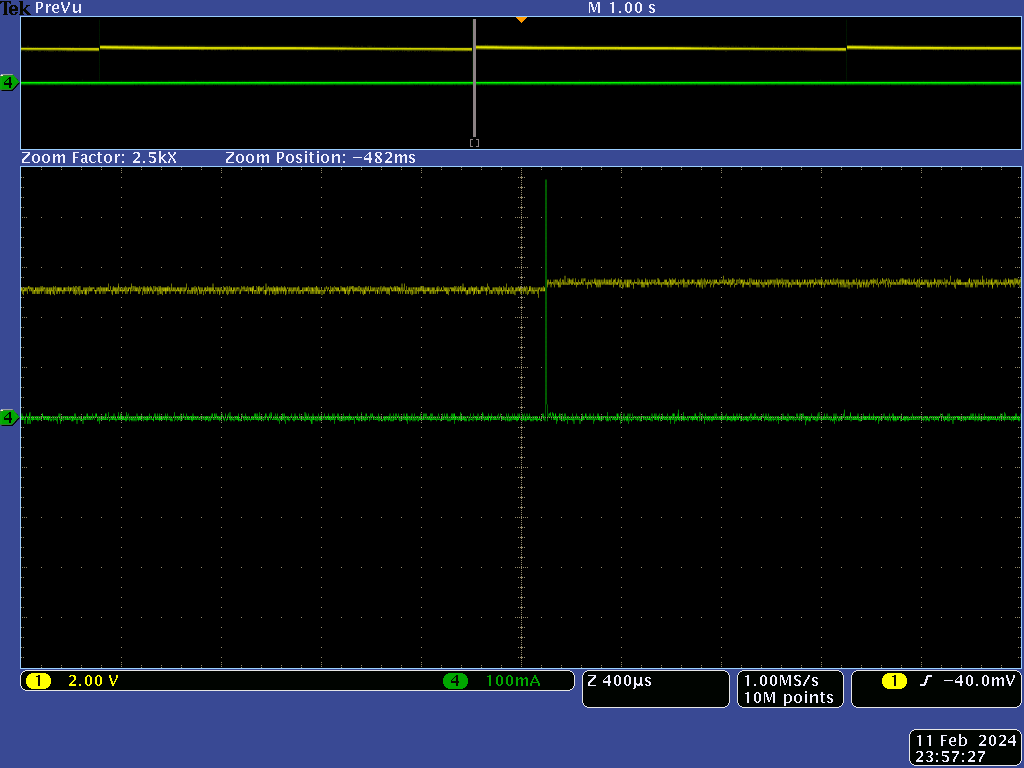

▼上記を拡大しますと、出力電圧が上がる瞬間、発振回路が動作し、入力電流が発生していることがわかります。逆にいうとこの瞬間以外はほぼ入力電流が流れておらず、消費電力は発生していないことになります。
