お手軽、正負電源モジュール

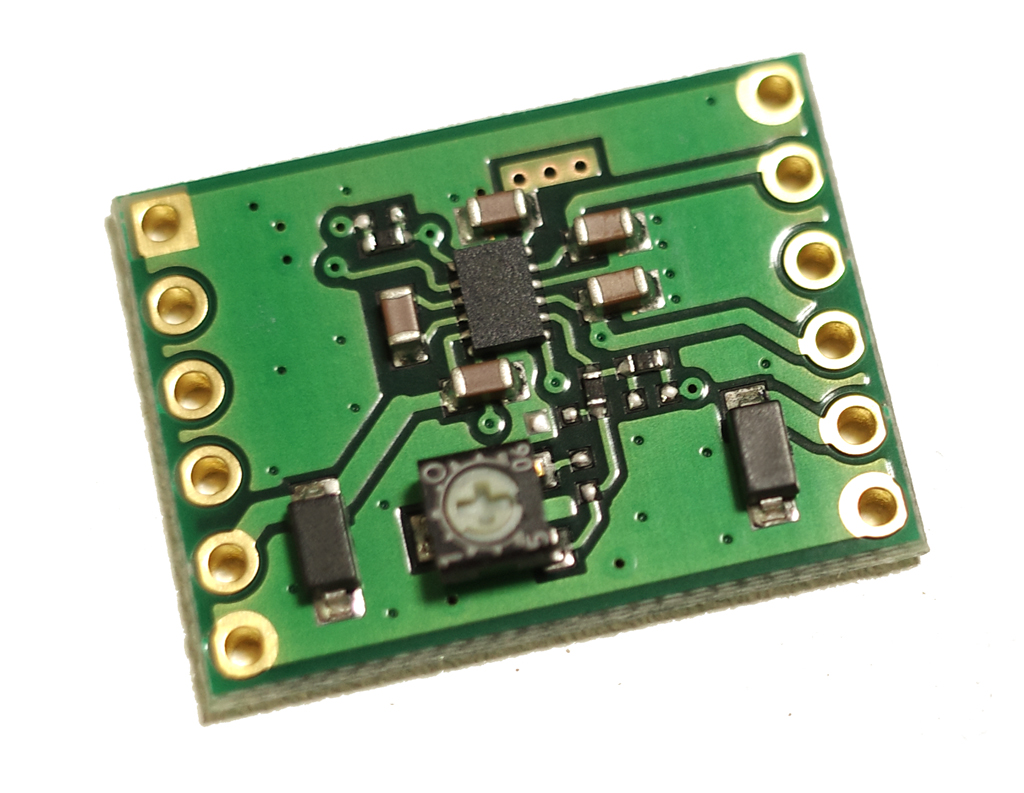

■テキサスインスツルメンツのLM27762を使った正負両出力のチャージポンプDC-DCコンバータです。
■単一5Vからオペアンプに便利なプラマイ両電源を出すことができます。
■出力電圧は±1.6V〜±5.2V(typ.)まで可変できるようになっています。ただし5.0Vを出力するには入力5.5V必要

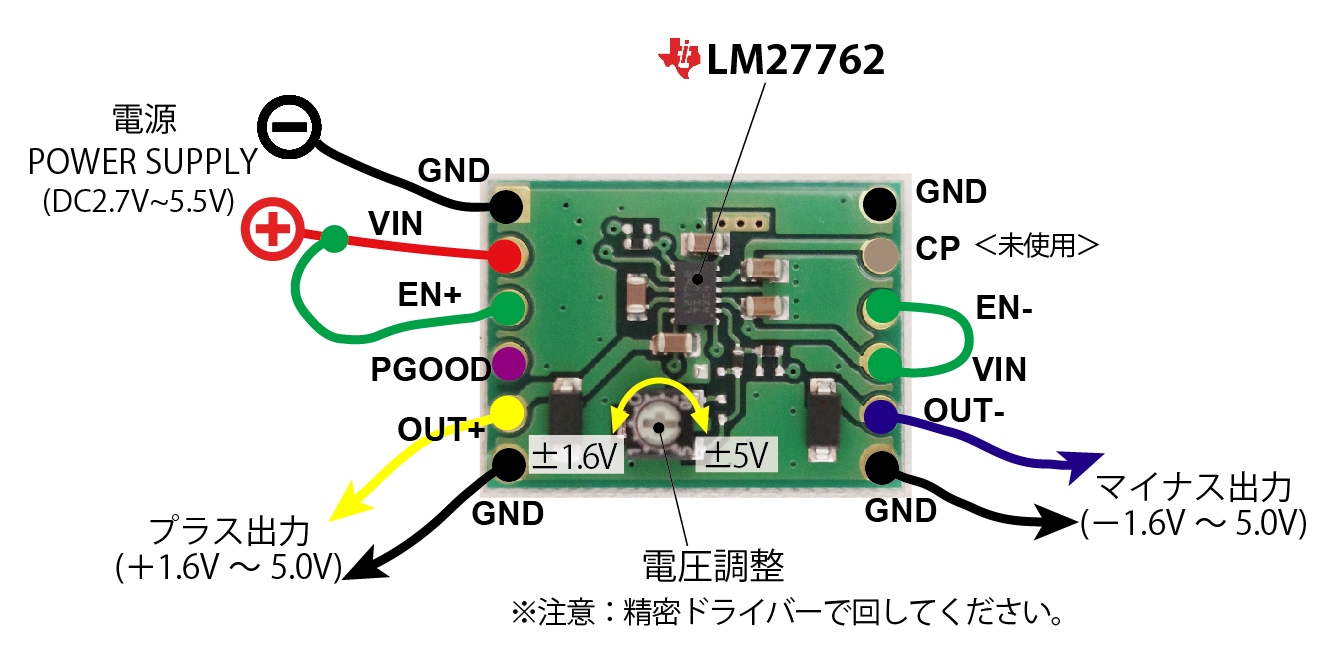

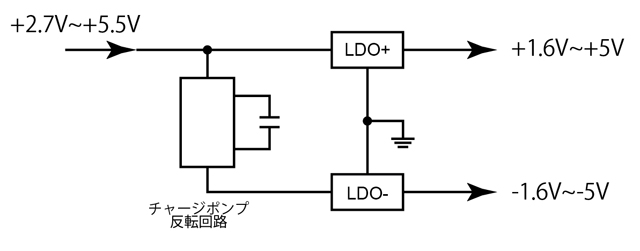

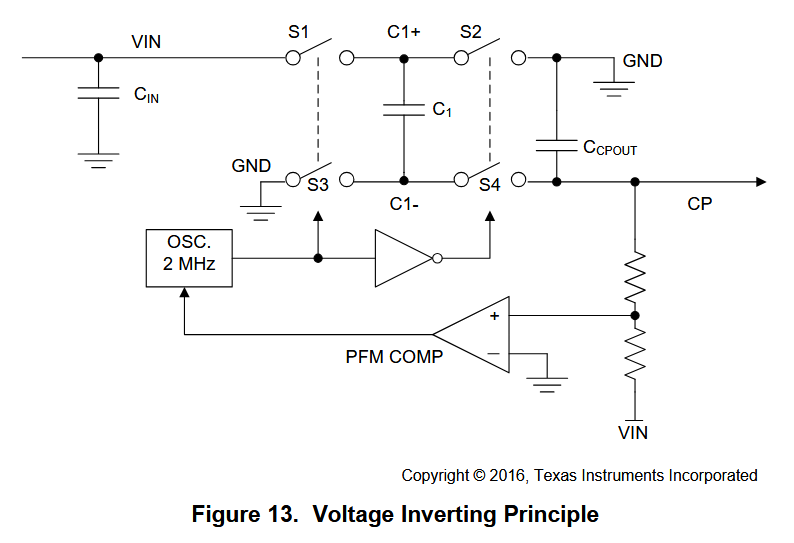

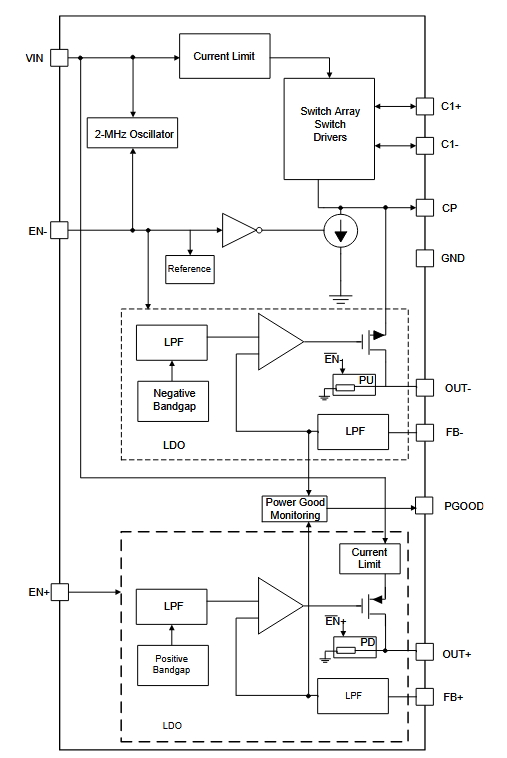

■正出力は入力からLDOを経由して安定化されます。負出力はチャージポンプで電圧を反転したあとLDOで安定化されます。
■トラッキング電源になっていますので１つの電圧調整でプラス側、マイナス側が同時に変化します。
■最大負荷電流250mA
■アナログデバイセズのLTC3260[#13260]と機能的には同じですが耐圧が5.5Vと低くなります。その代わり2.7Vからの低電圧動作も可能です。
※この商品は入力耐圧が5.5Vとなっておりますのでご注意ください。
◆応用例
・精密アナログ回路、アンプ、バッファの電源
・ADコンバータ, DAコンバータの電源
・アナログ入力の信号整形
・ハイファイオーディオの電源
・USBからのプラマイ電源
◆仕様
・入力電圧範囲：2.7V〜5.5V ※絶対最大定格 5.8V
・出力可変電圧：±1.6V〜最大±5.2V
※入力電圧の範囲内での調整になります。例：電源 5V →±4.7V位まで, 電源 3.3V → ±3.0V位まで
・最大出力電流：+250mA,-250mA
・発振周波数:2kHz〜2MHz(負荷により変動)

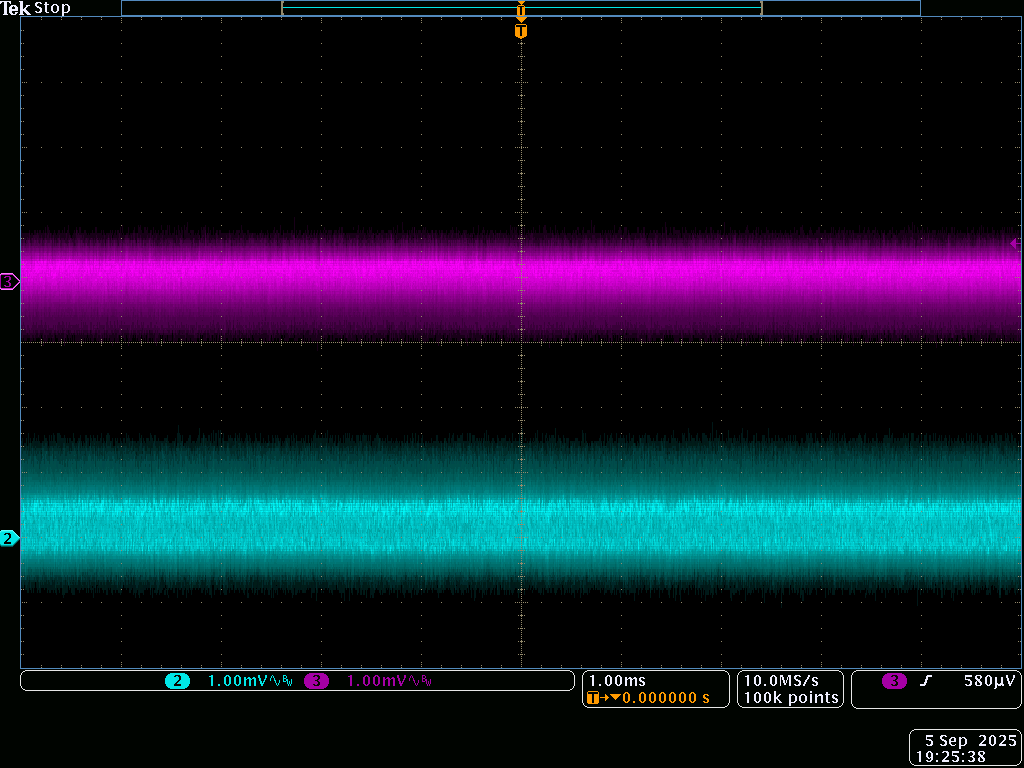

・無負荷時消費電流：0.5mA程度
・サイズ：
・入出力間は絶縁されません。
・その他の機能：ENピン、POWER GOODピン
・MADE IN JAPAN(日本製)
※詳しくは下記説明書をご覧ください。
◆内容品
・LM27762基板ｘ１枚 ※IC・部品ハンダ付け済
 https://www.ti.com/product/ja-jp/LM27762
●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)
|
|
LM27762モジュール説明書
(643kバイト) 2025年 08月 30日
LM27762 datasheet
(1,321kバイト) 2021年 09月 29日
LM27762モジュール寸法図
(60kバイト) 2025年 09月 01日
DC-DCコンバータセレクションガイド
(7,354kバイト) 2023年 04月 19日
|
