[#27762] LM27762 ローノイズ正負反転DC-DCコンバータモジュール 商品ページにジャンプ

立ち上がり波形 2025-05-24更新     <<前のFAQ | 次のFAQ>>

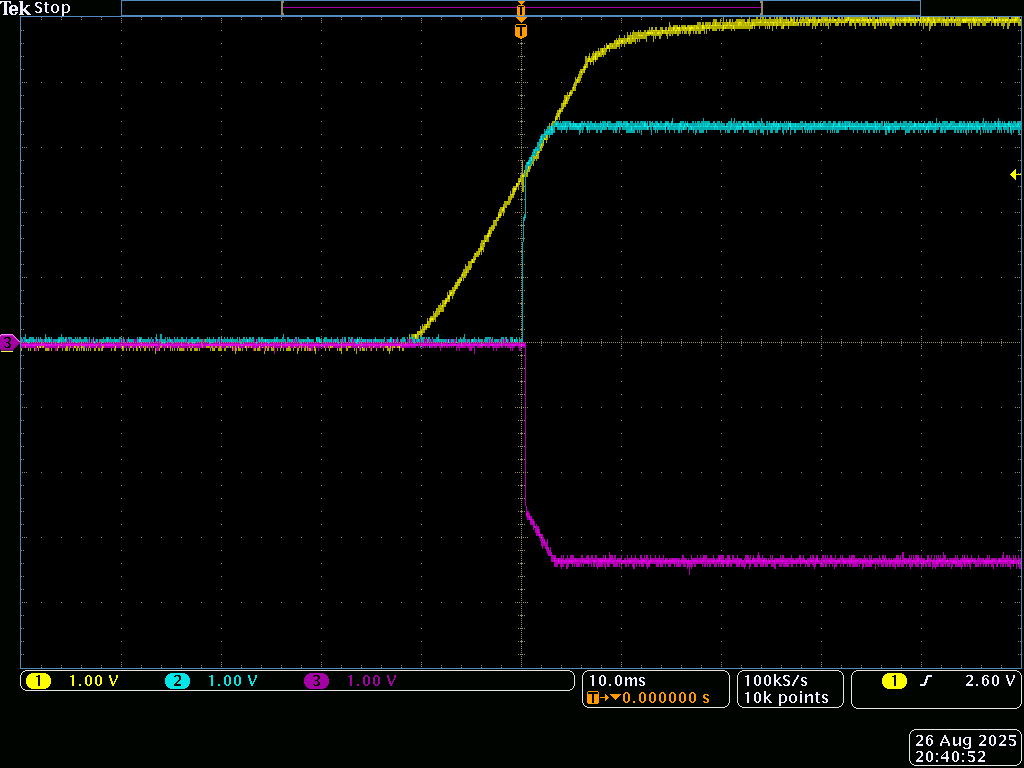

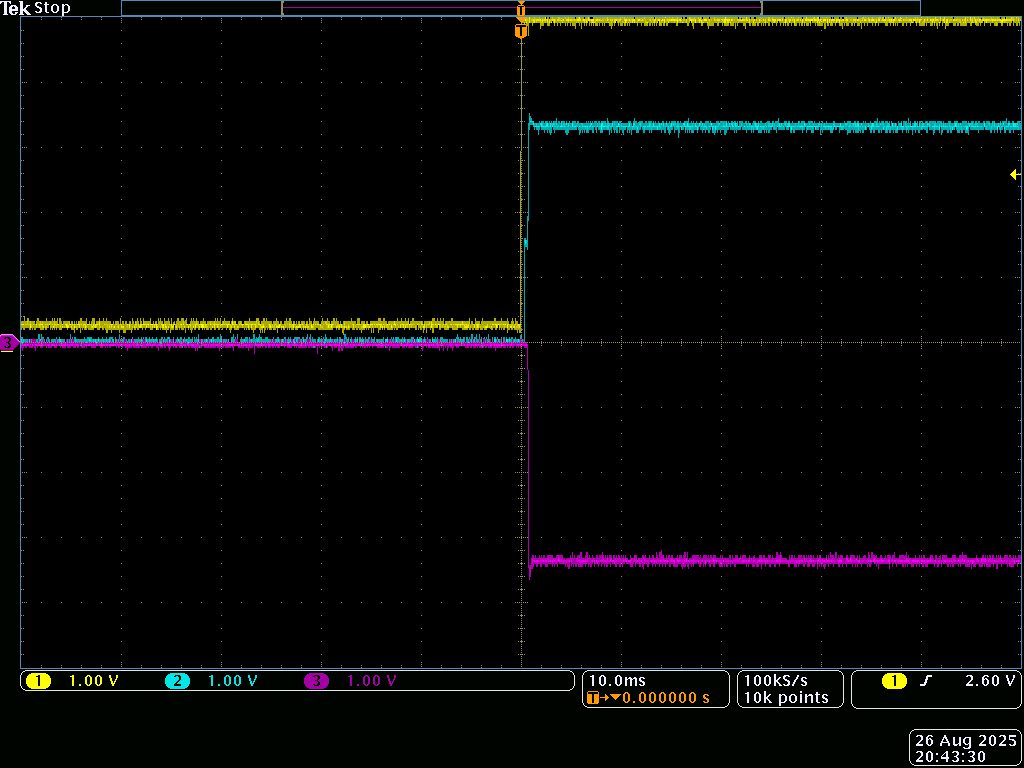

実測した立ち上がり波形です。VINはEN+、EN-と直結しています。 ■条件：VIN=5.0V, 出力+3.3V/-3.3V, 無負荷 ▼黄色：電源電圧, 水色：OUT+, ピンク：OUT- ・この計測では安定化電源の立ち上がりがゆっくりになっています。 ※LM27762は2.7Vから動作を開始するのでその点から出力されているのがわかります。 ■条件：VIN=5.0V, 出力+3.3V/-3.3V, 無負荷 ▼黄色：電源電圧, 水色：OUT+, ピンク：OUT- ・この計測ではスイッチを使用して瞬間的に電源電圧を立ち上がています。
