[#27762] LM27762 ローノイズ正負反転DC-DCコンバータモジュール 商品ページにジャンプ

負荷応答波形 2025-05-24更新     <<前のFAQ | 次のFAQ>>

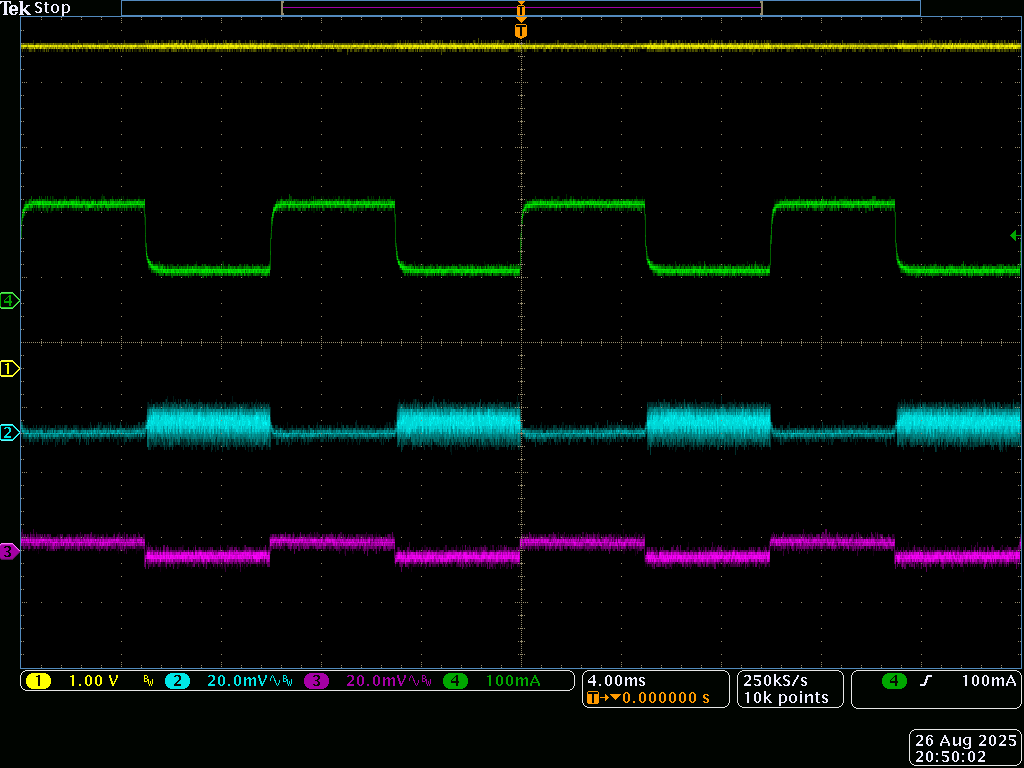

急峻な負荷変動による電圧の変化を測定します。10:1プローブによる観測,帯域幅は20MHz ▼入力：5.0V, 出力：±3.3V, 負荷電流：100mAと250mAを繰り返し切り替える。 ・黄色：電源電圧,水色：OUT+,ピンク:OUT- 緑色：負荷電流 ▼入力：5.0V, 出力：±3.3V, 負荷電流：50mAと150mAのトグル ・黄色：電源電圧,水色：OUT+,ピンク:OUT- 緑色：負荷電流 ※ノイズが増えているのは負荷電流が0.1A以下の場合、発振周波数が下がりリップルが増えているからです。

●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)

 LM27762モジュール説明書 (643kバイト) 2025年 08月 30日
 LM27762 datasheet (1,321kバイト) 2021年 09月 29日
 LM27762モジュール寸法図 (60kバイト) 2025年 09月 01日
 DC-DCコンバータセレクションガイド (7,354kバイト) 2023年 04月 19日
