[#27762] LM27762 ローノイズ正負反転DC-DCコンバータモジュール
商品ページにジャンプ
|
 リップルノイズはどのくらいですか？
2024-11-19更新
<<前のFAQ
| 次のFAQ>>
|
LM27762モジュール単品で実測した波形です。
〜100mA位までは低消費電力モードが機能するので発振周波数が低下し、リップルが増加します。約100mAを超えると発振周波数が最大になってリップルノイズが小さくなります。この波形は基板そのままで計測していますので、電源入力端子、出力端子にコンデンサを追加するとリップルは改善しますが、完全にはなくなりません。コンデンサを追加した波形はこちらに掲載しています。https://strawberry-linux.com/support/27762/583794
黄色：電源 DC5V, 水色：OUT+ 3.3V, ピンク：OUT- -3.3V
OUT+, OUT-はACカップリングでひと目盛りは10mVです。

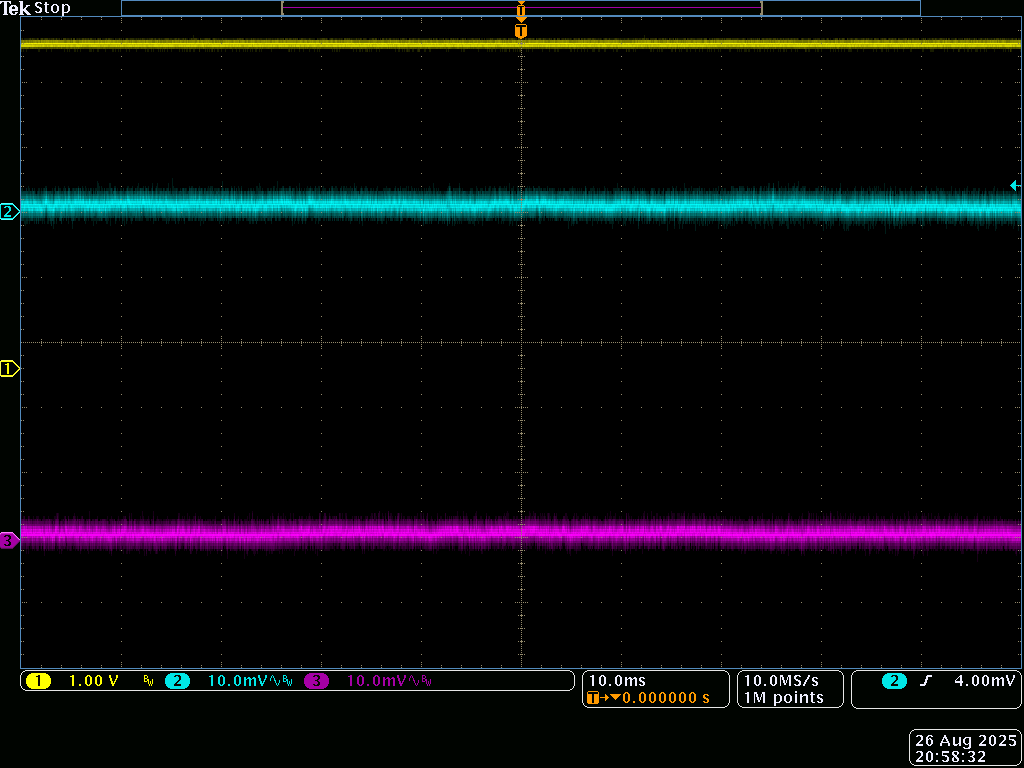

▼無負荷

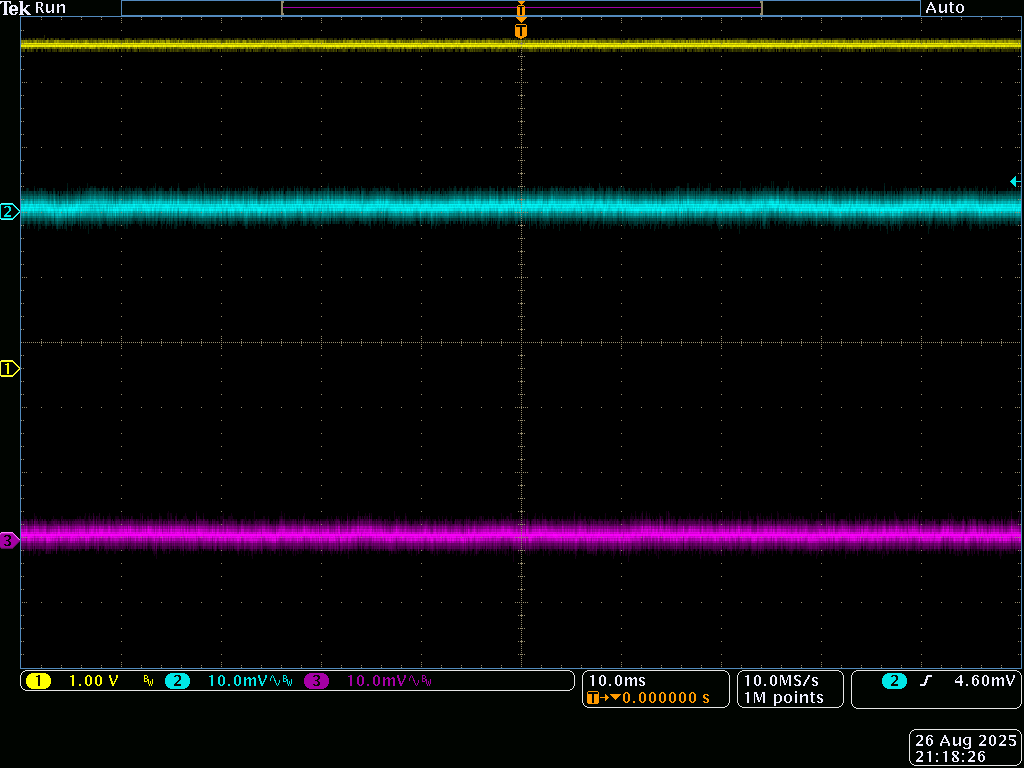

▼負荷 22mA(+22mA, -22mA)

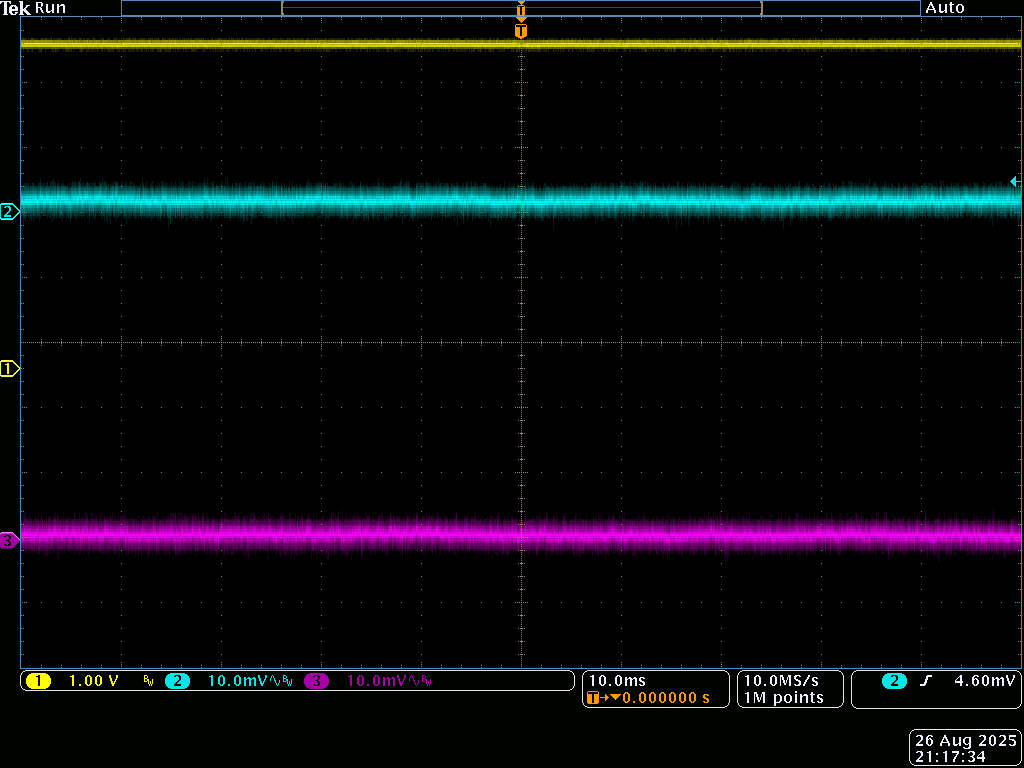

▼負荷 55mA(+55mA, -55mA)

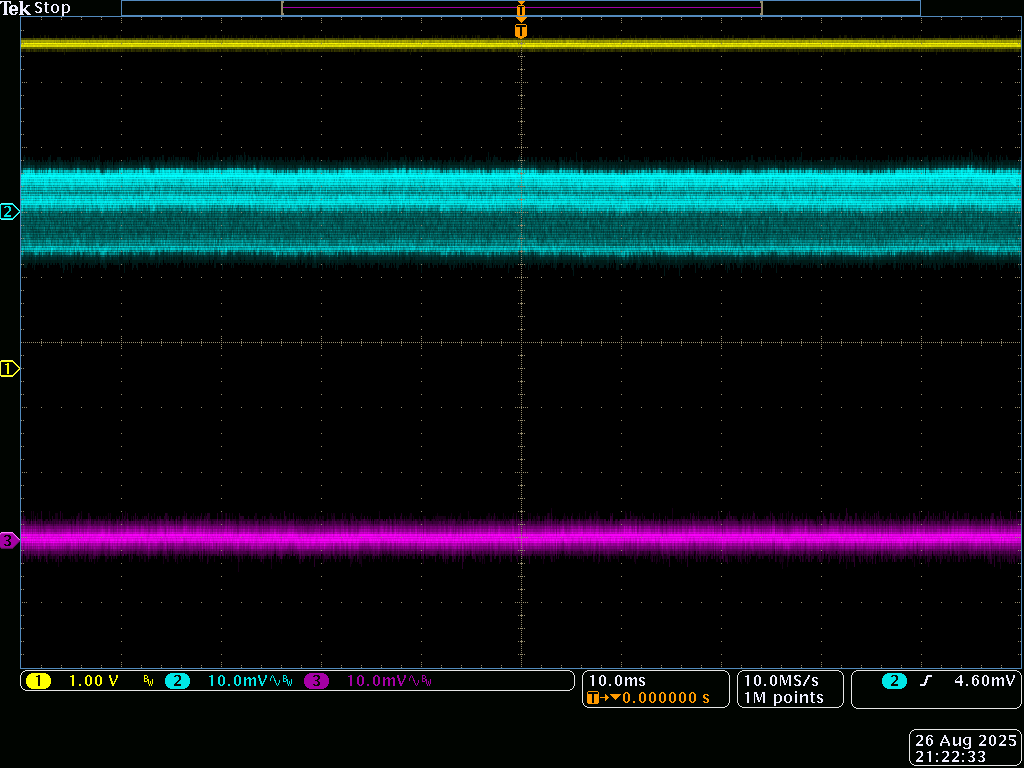

▼負荷 110mA(+110mA, -110mA)

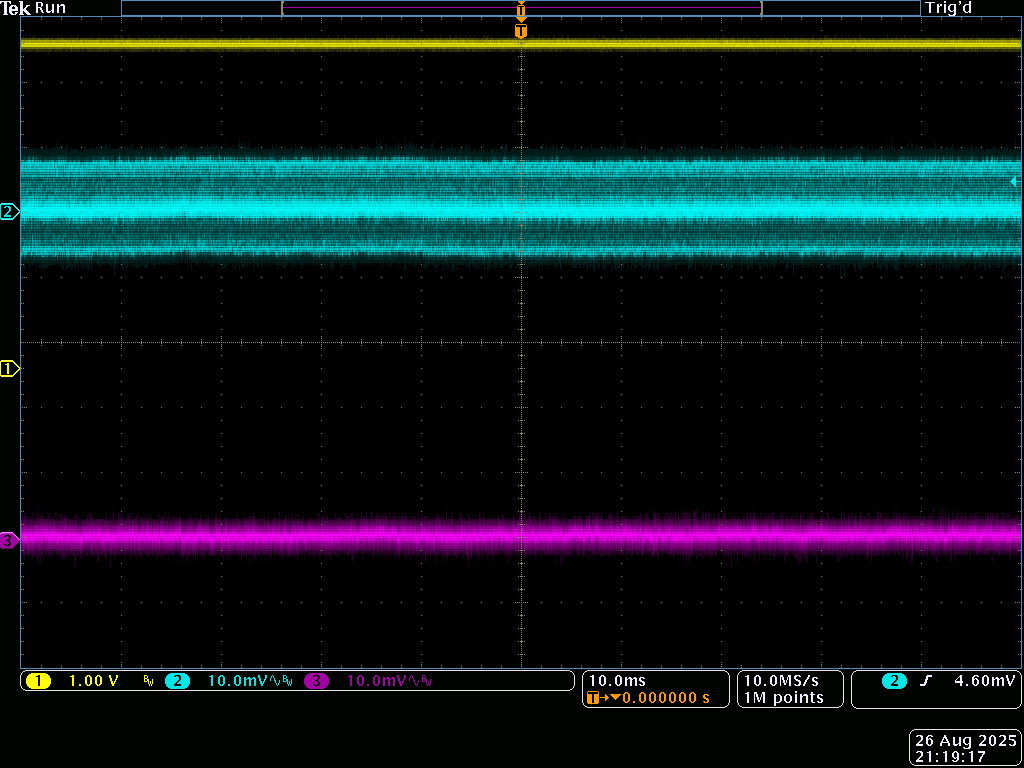

▼負荷 200mA(+200mA, -200mA)
|
