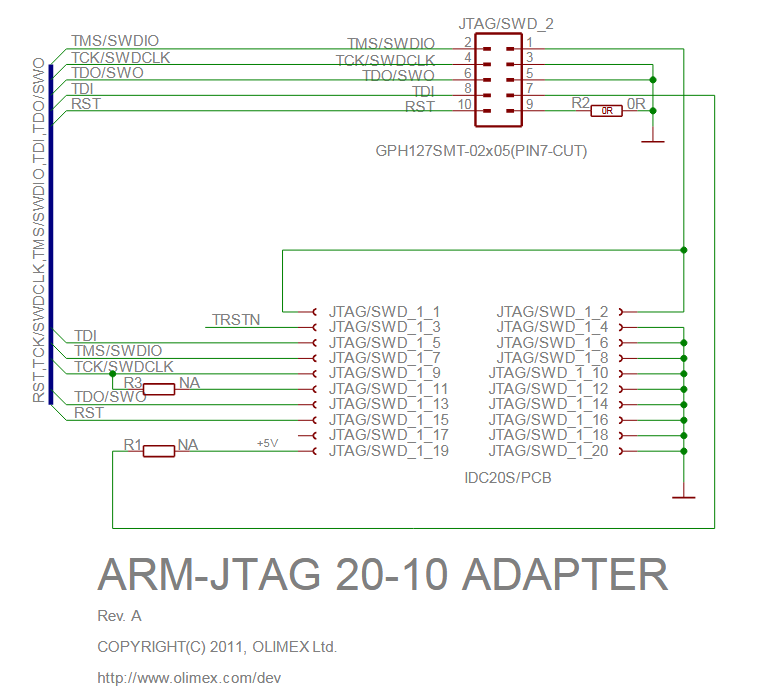

●オンライン注文 注文番号[15079] ARM-JTAG-20-10  メーカー希望価格：EUR €4.95の品 直販価格 (税込価格) 1個 792円 (内訳 本体720＋税72円) 数量 個  注文の個数を入力してください。  こちらもお勧め ￥6,600. [税込] 注文番号：#15002 JTAGデバッガー ARM-USB-OCD ARM-USB-OCD ￥9,900. [税込] 注文番号：#15066 JTAGデバッガー ARM-USB-OCD-H(USB2.0対応) ARM-USB-OCD-H(USB-B) ￥264. [税込] 注文番号：#93010 【1.27mmピッチ】10Pフラットケーブル(15cm) ￥6,050. [税込] 注文番号：#15045 ARM用JTAGデバッガ(USB2.0対応) ARM-USB-TINY-H ARM-USB-TINY-H ￥5,280. [税込] 注文番号：#15003 ARM用JTAGデバッガ ARM-USB-TINY ARM-USB-TINY ￥264. [税込] 注文番号：#93010 【1.27mmピッチ】10Pフラットケーブル(15cm) ■JTAGの2.54mmピッチ20ピンを1.27mmピッチの10ピンに変換する変換アダプタです。最近は2.54mmピッチのJTAG端子は大きくて邪魔なので10ピンの小さい端子を設けることが多くなりました。既存のJTAGツールに接続することでハーフピッチ(1.27mm)のJTAG端子に接続できます。 ■回路的なものはほとんどなく配線の変換をやっています。具体的なコネクションは下の回路図をごらんください。 ■ケーブルの長さは約２０ｃｍです。 ■1.27mmピッチのハーフのフラットケーブルだけで巷では1000円近くします。 ※JTAGのハードウェア(ARM-USB-OCDやARM-USB-TINYなど)が別途必要です。 ◆スペック 　・Plug-in adapter for ARM-USB-OCD, ARM-USB-OCD-H, ARM-USB-TINY, ARM-USB-TINY-H which allow ARM processors which support SWD (like LPC1343) to be programmed/debugged 　・The adapter works with Segger's JLINK and other SWD programmers 　・dimensions 50x40 mm (2x1.6") + 20 cm (8") JTAG cable 0.05"step ■OLIMEXのJTAGシリーズ 　・[#15002] ARM-USB-OCD 仮想COM,電源出力もついたスタンダードタイプ(標準USB-Bコネクタ) 　・[#15066] ARM-USB-OCD-H 上記のUSB2.0対応高速タイプ(標準USB-Bコネクタ) 　・[#15166] ARM-USB-OCD-H(Type-C) 上記のUSB Type-C接続版 　・[#15186] ARM-USB-OCD-HL 上記に低電圧ロジックに対応したもの(Type-C) 　・[#15003] ARM-USB-TINY JTAG接続のみのローコストタイプ(標準USB-Bコネクタ) 　・[#15045] ARM-USB-TINY-H 上記のUSB2.0対応高速タイプ(標準USB-Bコネクタ) ●参考URL https://www.olimex.com/Products/ARM/JTAG/ARM-JTAG-20-10/ ●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)  ARM-JTAG-20-10-schematic.pdf (35kバイト) 2012年 08月 30日 ●この商品のよくある質問と補足説明   ヘッダの１箇所のピンがありません。不良品でしょうか？ 2016-08-03更新
