[#50032] FT232H(1ch)高速USBシリアル変換モジュールキット Ver.2
商品ページにジャンプ
|
 3.3VのIO電圧は変更できますか？
2011-10-08更新
<<前のFAQ
| 次のFAQ>>
|

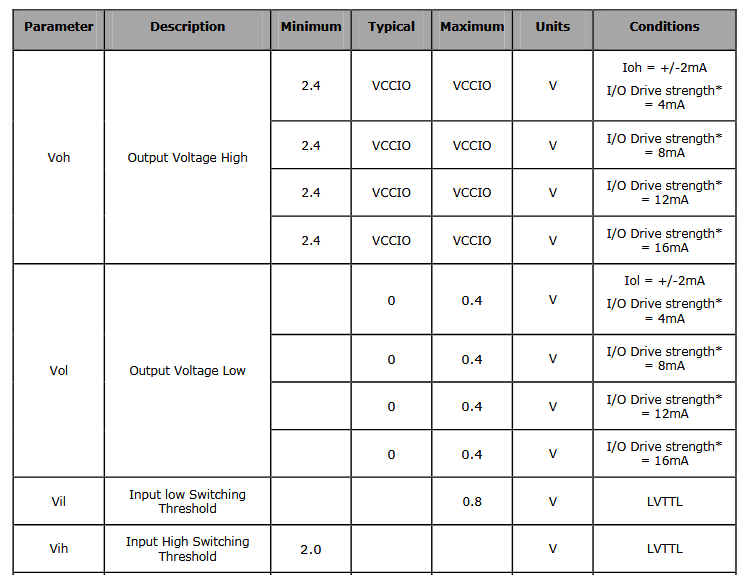

FT232HのI/O電圧は内部3.3Vと直結しているため、他の電圧に変更することはできません。FT232HのI/O電圧(VCCIO)=2.97V〜3.63Vと割りと狭いので中心電圧である3.3Vを使わざるを得ません。FT232RLでは2.5Vや1.8VといったI/O電圧にすることもできますが、FT232Hは選択する幅がありませんので2.5V, 1.8V系には外部にレベルトランスレータICを経由するしかありません。なお入力に関しては5Vトレラントになっていますので5V系の電圧を受けることはできます。
|
