[#12071] LT3471 DC-DCコンバータモジュール（+12V/-12V)
商品ページにジャンプ

負荷応答特性はどうですか？ 2012-10-17更新 <<前のFAQ | 次のFAQ>>

負荷応答を次に示します。

すべて電源電圧は5Vです。

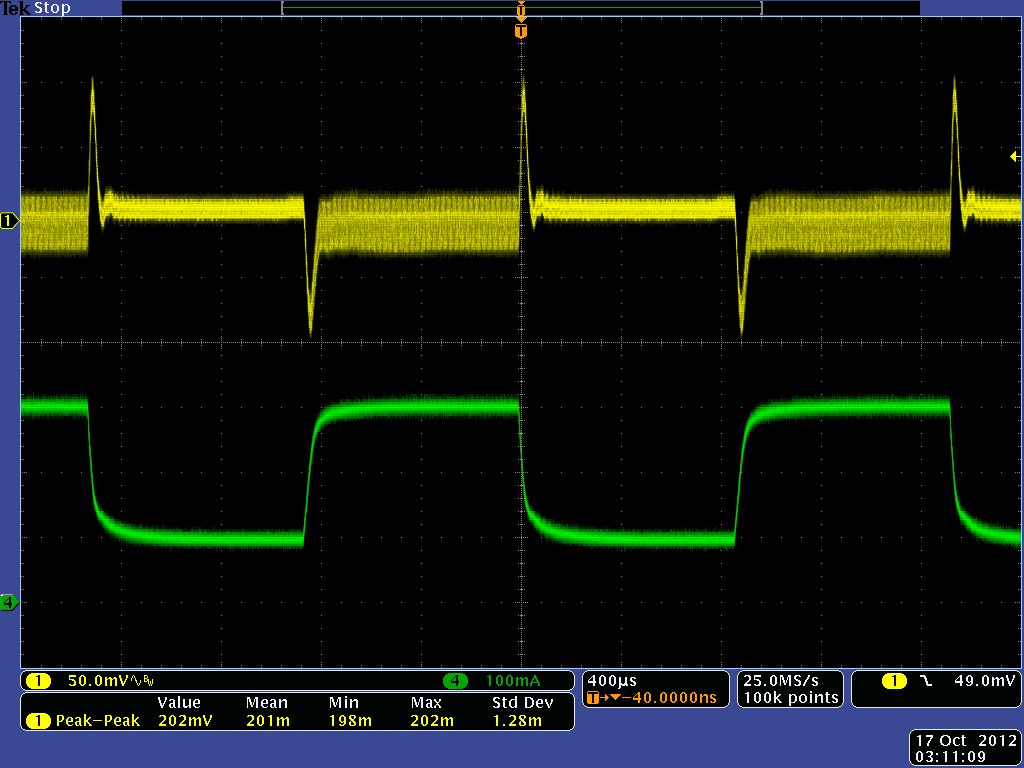

+12V RL=100mA/300mA BW=20MHz
黄色：出力(50mV/DIV)
緑色：負荷電流(100mA/300mA)
●負荷の変化により大きく電圧が変動していると思うかもしれませんが、電圧軸の単位は0.05V/DIVです。出力は12Vですから0.1Vの変動は12Vに対してわずか0.8%です。それが200mAの負荷の変動によるものです。

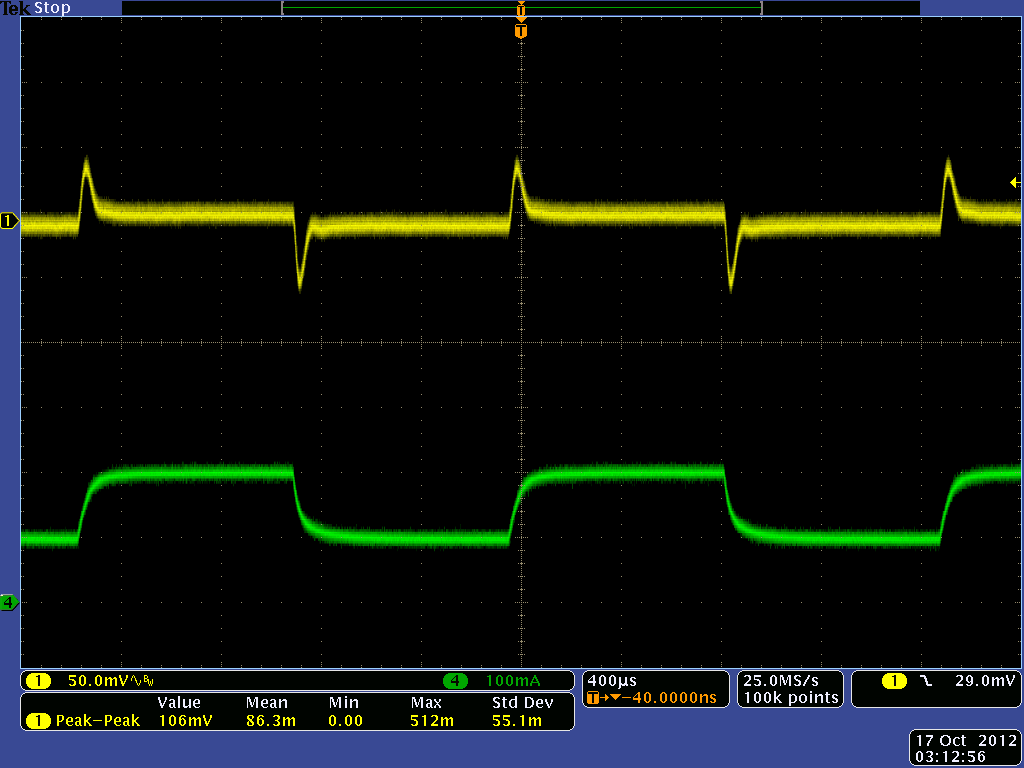

-12V RL=100mA/200mA BW=20MHz
黄色：出力(50mV/DIV)
緑色：負荷電流(100mA/200mA)
