[#12071] LT3471 DC-DCコンバータモジュール（+12V/-12V)
商品ページにジャンプ

リップルはどのくらいですか？ 2012-10-08更新 <<前のFAQ | 次のFAQ>>

リップルは次のとおりです。
すべて入力電圧は５Ｖです。モジュールそのままで外部にコンデンサ等の付加部品はつけていません。

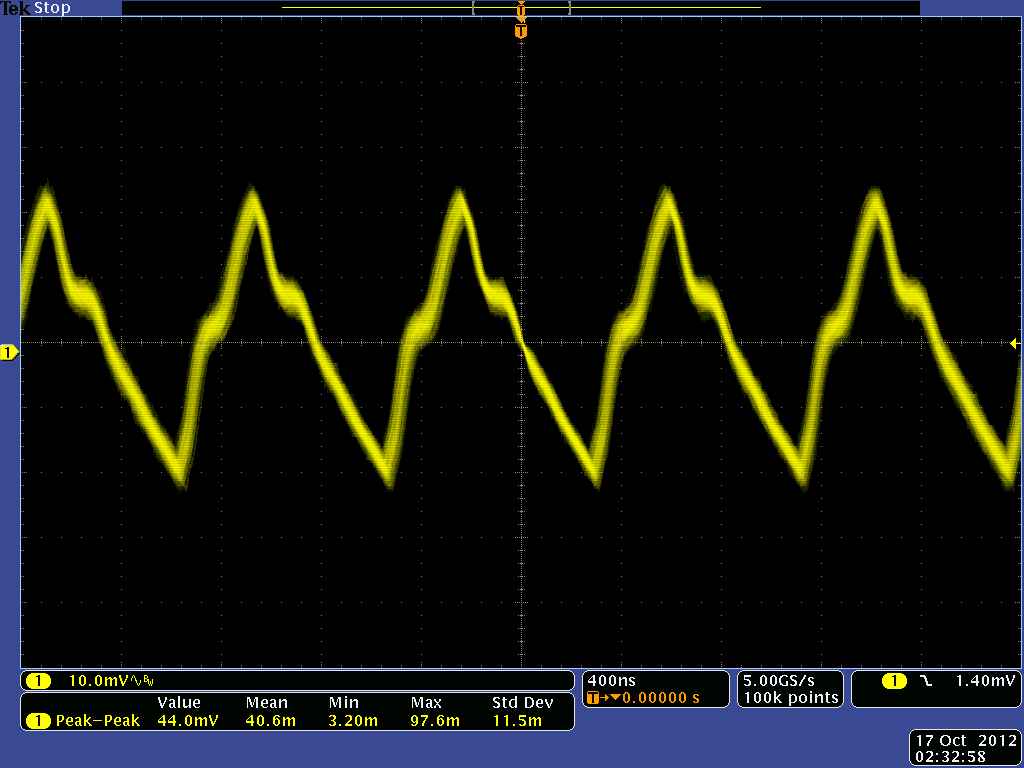

+12V RL=300mA(出力3.6W) BW=20MHz
・負荷３００ｍＡ流して４０～５０ｍＶ位です。これは負荷電流の最大に近い３００ｍＡ流しての状態ですから、負荷電流が小さければそれに比例してもっともっと小さくなります。

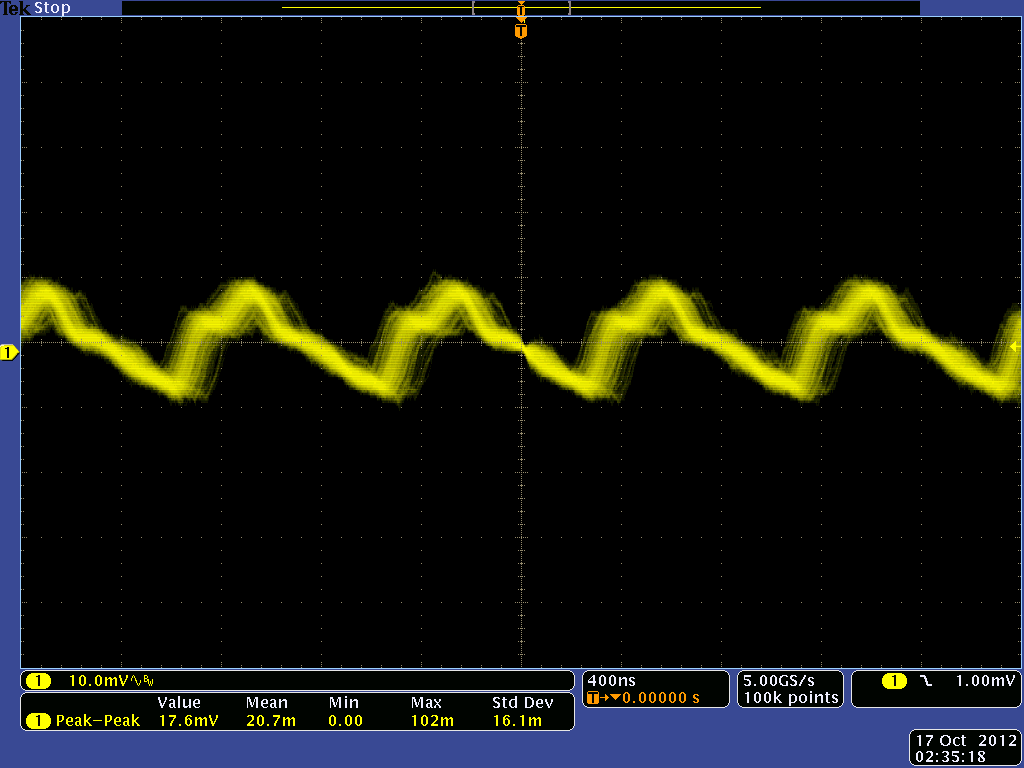

+12V RL=100mA(出力1.2W) BW=20MHz

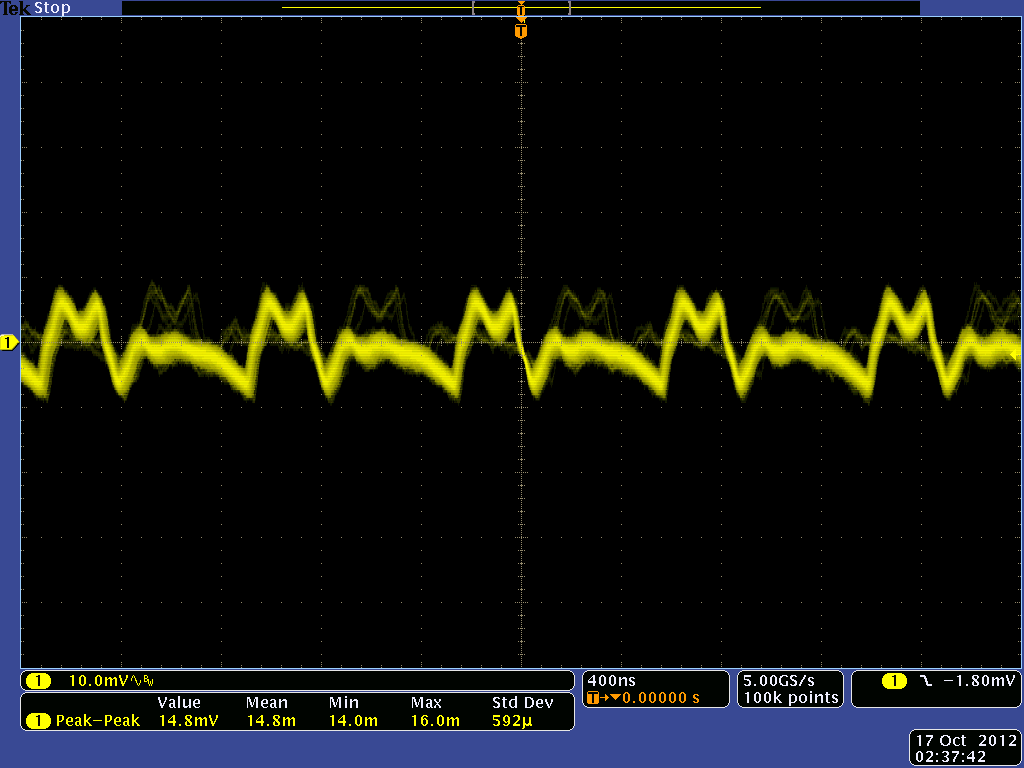

-12V RL=100mA(出力1.2W)　BW=20MHz

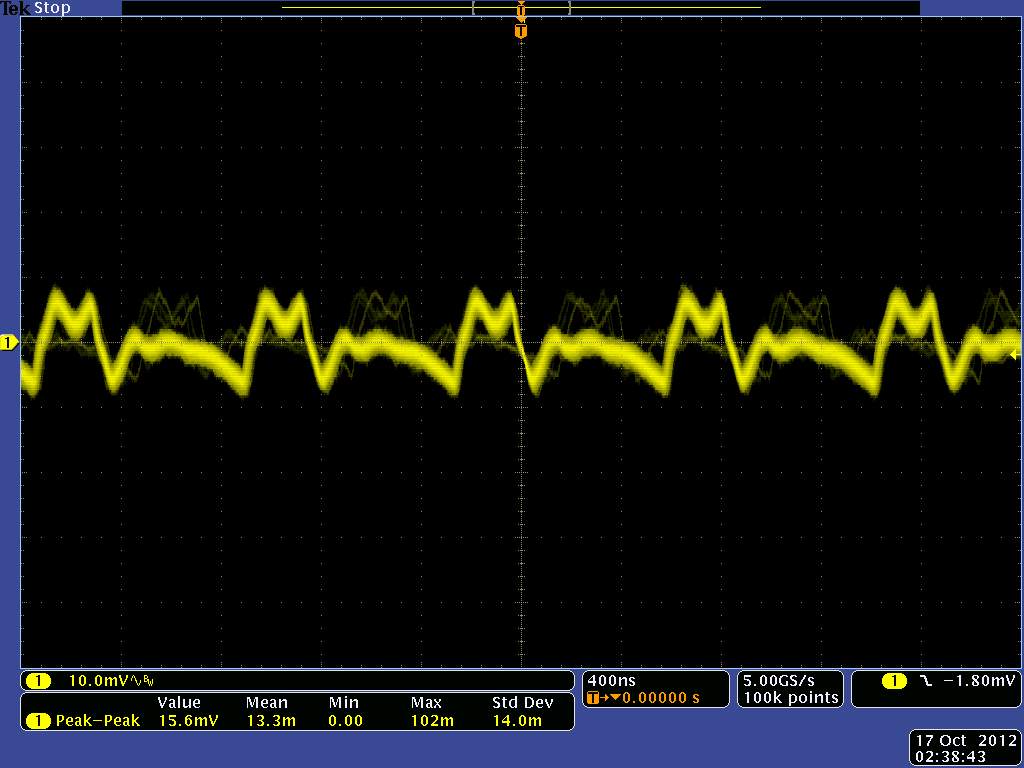

-12V RL=200mA(出力2.4W)　BW=20MHz

●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)

LT3471モジュール説明書 (270kバイト) 2012年 12月 10日
LT3471 datasheet (300kバイト) 2008年 10月 10日
LT3471日本語データシート (2,498kバイト) 2009年 01月 16日
寸法図 (62kバイト) 2014年 05月 12日
DC-DCコンバータセレクションガイド (7,354kバイト) 2023年 04月 19日
