[#12071] LT3471 DC-DCコンバータモジュール（+12V/-12V)
商品ページにジャンプ

ノイズはどのくらいですか？ 2012-10-17更新 <<前のFAQ | 次のFAQ>>

ノイズは次のとおりです。
すべて入力電圧は５Ｖです。モジュールそのままで外部にコンデンサ等の付加部品はつけず裸の特性です。

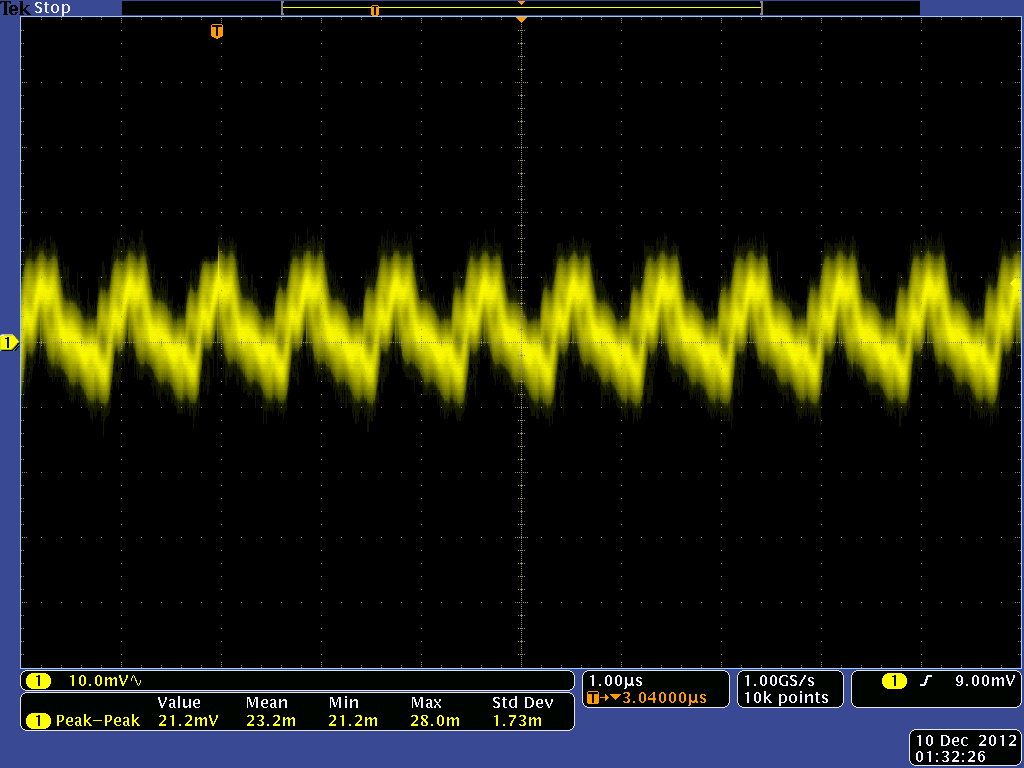

+12V RL=100mA BW=1GHz
・負荷１００ｍＡ流した状態でpk-pkで２０～３０ｍＶ位です。測定帯域は１ＧＨｚです。

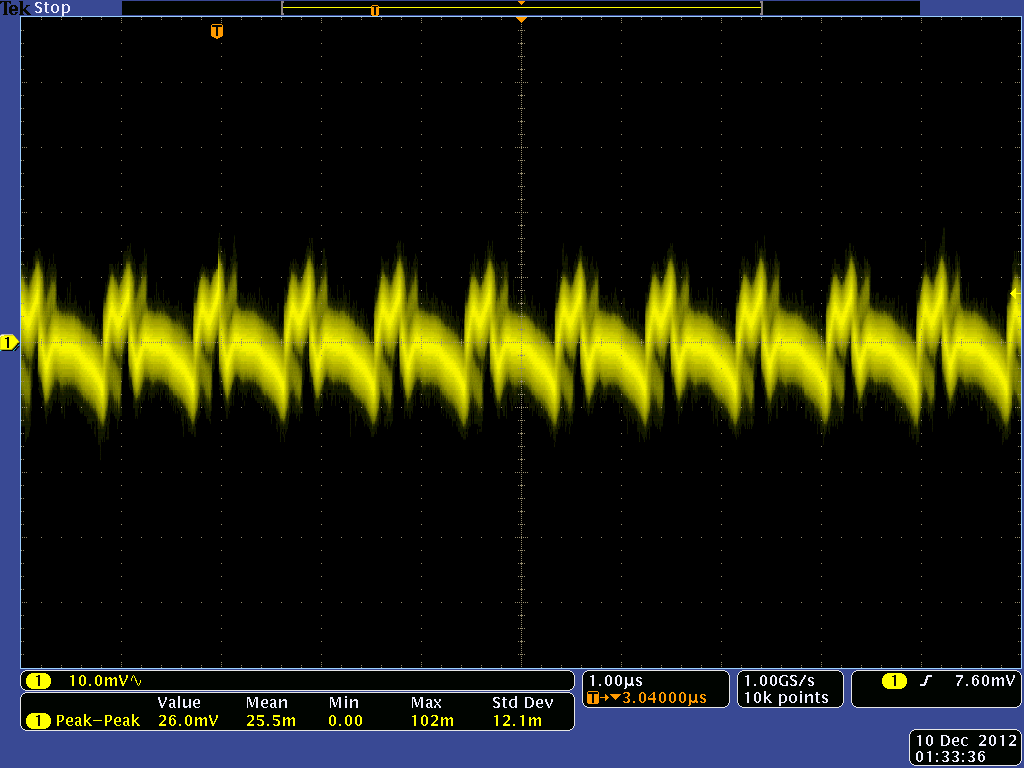

-12V RL=100mA BW=1GHz
・負荷１００ｍＡ流した状態でpk-pkで２０～３０ｍＶ位です。測定帯域は１ＧＨｚです。

他社製品の例

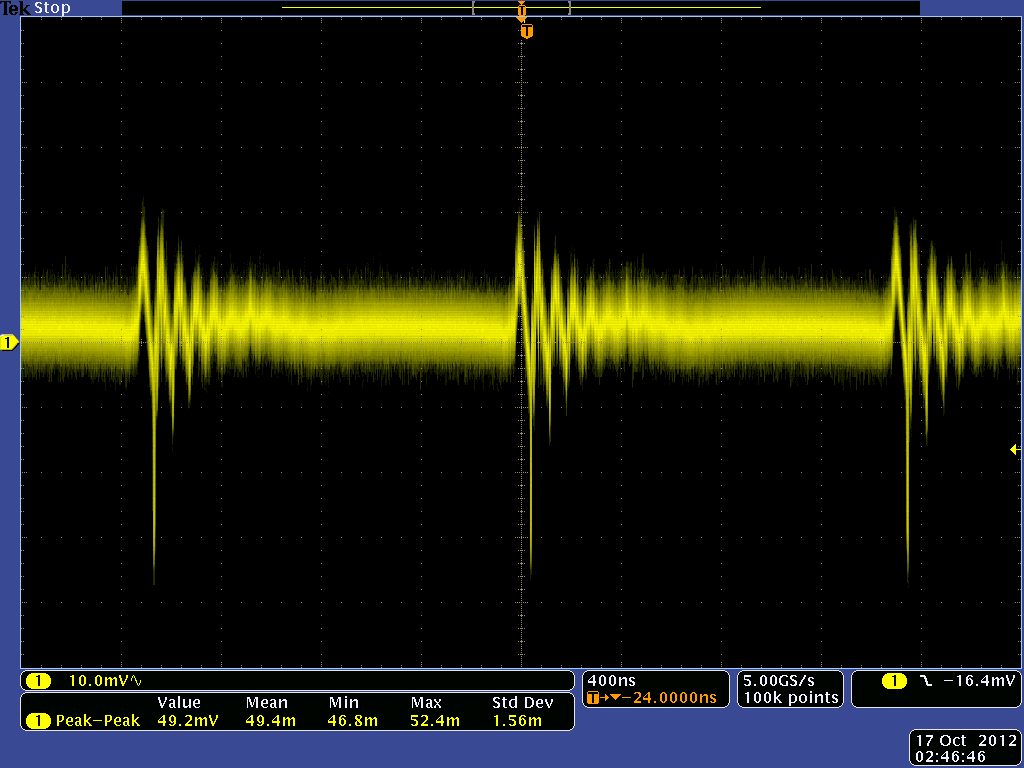

SUCW3-0512C
+12V RL=100mA BW=1GHz
・ピークtoピークは高いですが、スイッチング周波数が低いのでその後の乱れは少ないです。メーカーの測定条件とは違うので測定値も違っています。メーカーの測定条件は外付けで1uF+4.7uFを追加し、実使用条件に近くしたものになっています。
