FT232搭載、2006年から販売しているベストセラーUSBシリアル変換
■FTDI製FT232RLを使用したUSBシリアル変換モジュールです。当社商品品番：FT232RX
■FT232RL・コンデンサ等は実装済みです。
■インターフェースはTTL/CMOSレベルですのでARM,PIC,raspberry piなどのマイコンと直接接続できます。
■3.3Vロジック/5Vロジック両対応です。基板の配線で切り替えできます。2.5Vや1.8Vなどさらに低いロジックにも対応可能
■USBコネクタと出力の端子を半田付けすれば完成です。写真は製作例です。

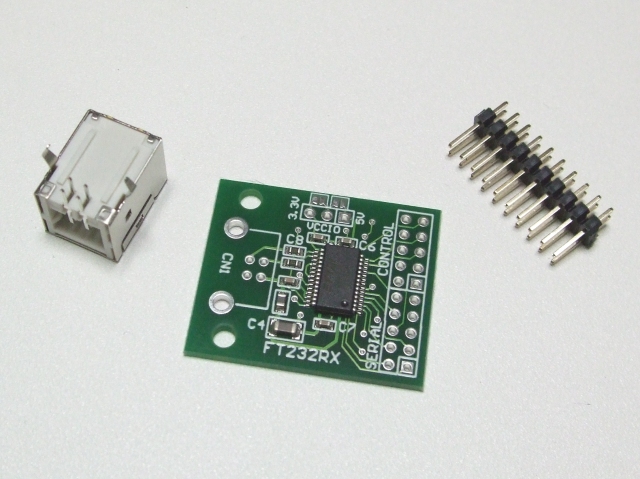

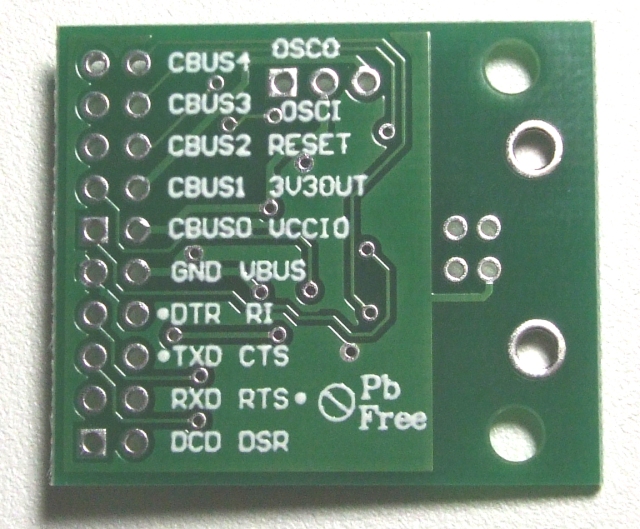

■内容品（下記の３点が含まれています）
・FT232RL実装基板 ※RoHS適合
・標準タイプUSB-Bコネクタ
・20ピン端子（オス側のみ）※メス側は#94221で販売しております。
※インターフェースはTTL(CMOS)/LVTTLレベルです（0V/5Vあるいは0V/3.3Vなど）
※RS232Cレベル(-9V/+9V)ではありませんのでご注意ください。RS232Cインターフェースは#50005,#50071をお使いください。
※USBケーブルは付属しておりません。パソコンショップで市販されている普通のA-Bケーブルで動作します。標準タイプの大きいタイプです。マイクロUSBやType-Cではありません。
★2006年発売当時このようなモジュールは国内でほぼ最初だったと思います。あれから約17年が経過しましたが、今日も多数お使いいただいております。
▼FTDIの型番による搭載製品一覧はこちら
・[この商品] FT232RL(フルスピード・シングル)
・[#50071] FT231XQ(フルスピード・シングル・絶縁・RS232C）
・[#50032] FT232HQ(ハイスピード・シングル)
・[#50028] FT2232HL(ハイスピード・デュアル)
・[#50029] FT4232HL(ハイスピード・クアッド)
・[#50325] FT232RQ(フルスピード・シングル・絶縁)
・[#50425] FT232RQ(フルスピード・シングル・絶縁・電源内蔵)
 http://www.ftdichip.com/
http://www.ftdichip.com/Drivers/VCP.htm
●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)
|
|
RoHS適合品説明書
(483kバイト) 2008年 01月 06日
外形図
(11kバイト) 2008年 07月 14日
USBコネクタ外形
(30kバイト) 2008年 01月 06日
DS_FT232R_V204.pdf
(516kバイト) 2009年 06月 25日
CDM%202.08.28%20WHQL%20Certified.zip
(1,355kバイト) 2013年 02月 20日
CBUS0-4の使い方
(251kバイト) 2008年 03月 03日
USBシリアルセレクションガイド
(2,668kバイト) 2019年 08月 21日
インターフェース・セレクションガイド
(3,573kバイト) 2023年 06月 10日
AN_560-Migrating-from-FT2xxR-to-FT2xxRN.pdf
(620kバイト) 2023年 07月 28日
|
