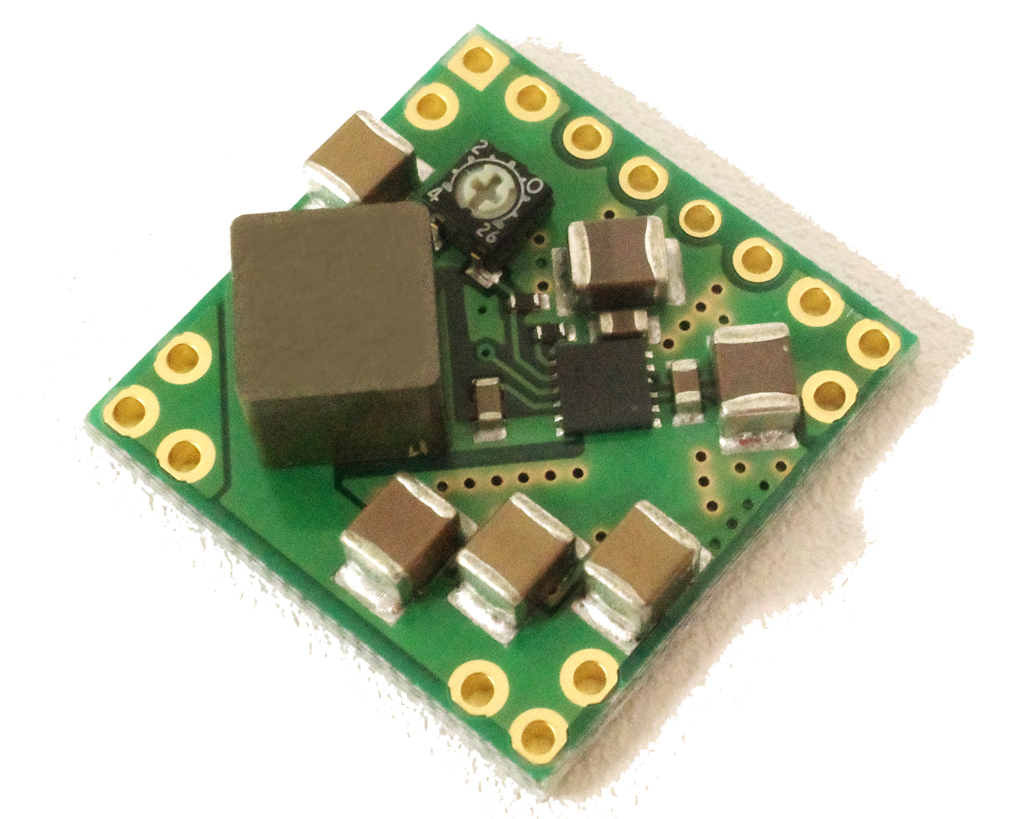

高耐圧のDC-DCコンバータモジュール
■汎用的な降圧型のDC-DCコンバータです。LMR38025はテキサスインスツルメンツの新しいコンバータICです。
■80V入力できるので耐圧が高く、広い範囲でご利用いただける商品です。降圧型DC-DCはたくさんのメーカー、品種がありますが80Vの耐圧となるとなかなかないです。
■1.2V〜12Vの範囲で可変してお使いいただけます。
■入力電圧の変化、負荷電流の変化に対して、出力の安定度が高いです。
■負荷電流は最大2.5Aとなります。
◆おすすめポイント
◎耐圧がDC80Vと高い。
◎出力の安定度が高い(0〜2.5Aで変動は数mV程度)
◎低価格
◎約2cm x 2cmの省実装スペース
◎LT8640(#18640)と置換可能
◆仕様
・コンバータIC：LMR38025
・方式：Buck Converter（降圧型）
・入力電圧：DC4.2V〜80V ※絶対最大定格 85V

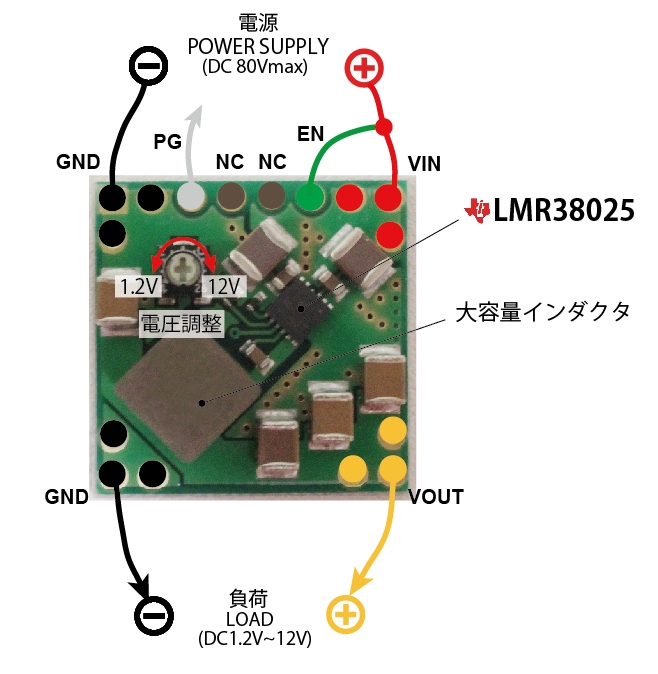

・出力電圧：DC1.2V〜12V ※基板上のVRで調整します(降圧型なので電源電圧より低い範囲でしか調整できません)
・出力電流：最大2.5A ※入力、出力の電圧差が大きい場合は制約があります。
・スイッチング周波数：400kHz
・効率：80%〜90%程度 例）48V入力 5V 1A出力時 85%
・付加機能：ENピン, PG出力
・サイズ：約20.4x20.4mm

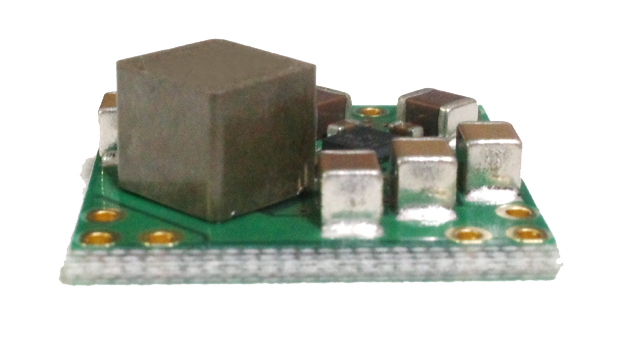

・厚み：約7.5mm (1.6mm基板厚み含む)
・重量：3.7g
・鉛フリー、RoHS適合、日本製
◆用途
・工業用48Vや産業用電源からの低電圧変換
・ドローンなどの高電圧リチウム電池からのロジック系電源
・搬送ロボットなどの高電圧バッテリーからのロジック系電源
・車載用 12V/24V系バッテリ、オルタネータなどからのマイコン駆動電源
・太陽電池などの高電圧からのロジック電源
 https://www.ti.com/product/ja-jp/LMR38025
●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)
|
|
LMR38025モジュール説明書
(520kバイト) 2025年 04月 19日
LMR38025 datasheet
(4,068kバイト) 2024年 03月 03日
|
|
