超コンパクトな1chハイスピードUSBシリアル
■FTDIのFT232H を搭載したストロベリー・リナックスのオリジナルモジュール FT232HXです。
■すでにFT2232H 2ch, FT4232H 4ch品が流通していますが、2chもいらないという方にお勧めです。FT2232xでないと利用できなかったMPSSE(Multi-Protocol Synchronous Serial Engine)モード(JTAG, I2C, SPI通信)が1ch品でも利用できるようになりました。これらはCOMポートではなくFTDIの専用APIで制御する必要があります。

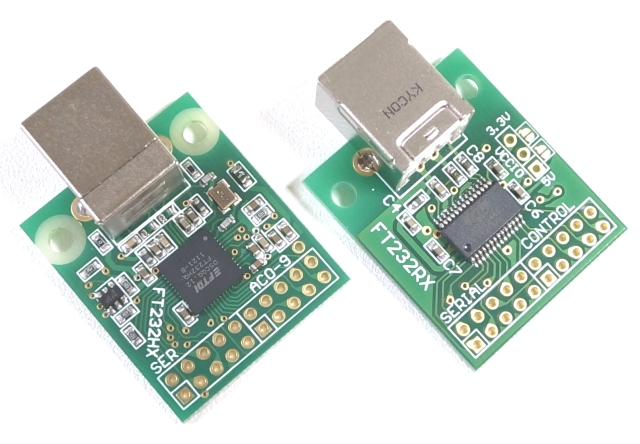

■当社のFT232RXモジュール(#50025)と乗せ変えができるようにサイズ・端子・穴位置が互換になっています。写真4枚目が比較写真です。
■FT232Hとチップ水晶, EEPROMなどの周辺回路が組み立て済みになっています。お客様はUSBコネクタと入出力の端子をハンダ付けするだけで完成します。
◆仕様
・FT232HQ (FT232H QFNパッケージ)
・USB2.0 480Mbpsハイスピード対応
・12MHz水晶・EEPROMはオンボード、3.3V, 1.8Vコア電圧レギュレータはICに内蔵
・外部電源として5V(VBUS)と3.3Vの選択ができるようになりました。
・入出力端子:20ピン(内10ピンはFT232RX[#50025]と互換になっています。写真4枚目はFT232RXとの比較)
・入出力レベルは3.3V固定です。入力は5Vトレラントになっています。
・サイズ:33x28mm(基板) RoHS適合品 鉛フリー,表面:金フラッシュ
・過電流保護付 日本国内製造
・USBケーブルは含まれません。
▼FTDIの型番による搭載製品一覧はこちら
・[#50025] FT232RL(フルスピード・シングル)
・[#50121] FT231XQ(フルスピード・シングル・絶縁)
・[#50071] FT231XQ(フルスピード・シングル・絶縁・電源内蔵・RS232C)
・[この商品] FT232HQ(ハイスピード・シングル)
・[#50028] FT2232HL(ハイスピード・デュアル)
・[#50029] FT4232HL(ハイスピード・クアッド)
・[#50325] FT232RQ(フルスピード・シングル・絶縁)
・[#50425] FT232RQ(フルスピード・シングル・絶縁・電源内蔵)
http://www.ftdichip.com/Products/ICs/FT232H.htm
https://www.ftdichip.com/Drivers/VCP.htm (ドライバダウンロード)
https://www.ftdichip.com/Support/Documents/AppNotes.htm (MPSSEなどの資料)
●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)
|
|
FT232HX-V2モジュール説明書
(400kバイト) 2019年 08月 21日
FT232Hデータシート
(1,808kバイト) 2011年 09月 15日
Ver2.08.24最新FTDIドライバ
(1,323kバイト) 2019年 07月 20日
寸法図
(22kバイト) 2013年 02月 19日
FT_Prog_v2.4.zip
(1,286kバイト) 2011年 10月 08日
FT_Prog モードの変更方法
(290kバイト) 2011年 10月 09日
FT232H Errata
(368kバイト) 2019年 08月 21日
USBシリアルセレクションガイド
(2,668kバイト) 2019年 08月 21日
インターフェース・セレクションガイド
(3,573kバイト) 2023年 06月 10日
FT232HX-V2 AN001 ADM2582Eモジュールとの接続
(356kバイト) 2019年 08月 26日
|
