プロフェッショナル仕様のステッピングモータドライバ
●L6470[#12023]の3Aじゃ小さすぎるよ！っていう方のためのL6480を使った高圧・大電流ステッピングモータドライバキットです。
■動作電圧はDC12V〜85V, ドライブ段のピークは25Aとプロ仕様のドライバになりました。これでドライバとしての能力は十分です。
■駆動方式はL6470と同じです。当社L6470ドライバキットとピン配置をあわせてありますので、フラットケーブルを差し替えてちょっとプログラムを直すだけでお使いいただけると思います。

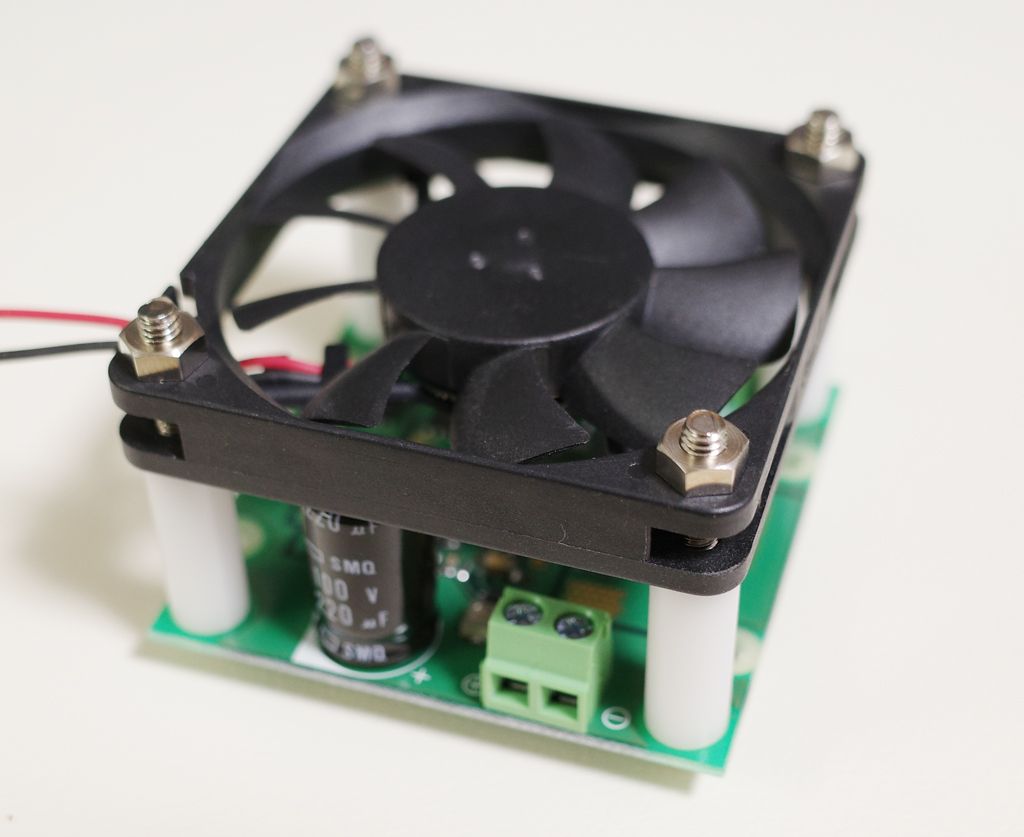

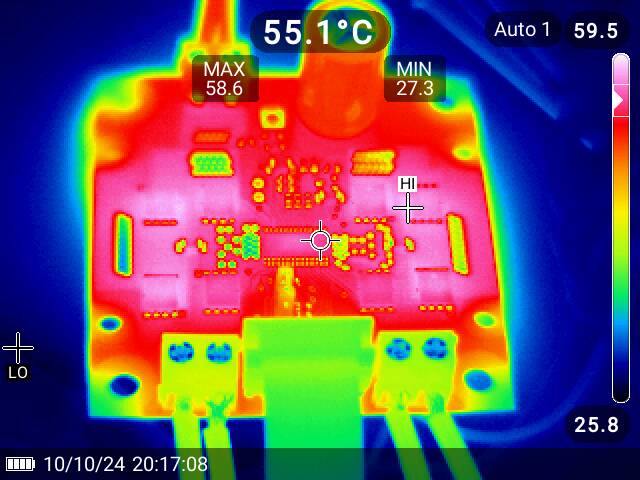

■L6470との違いはドライブ段がMOSFETのディスクリートになっているため、ICの負担が小さくなっていることです。これがハイパワーで駆動できる理由です。駆動能力はMOSFETのスペックによって決まり、このドライバでは連続10A、ピーク25Aで駆動が可能です。部品が多くなりましたため、基板サイズも大きくなっています。モーターとの一体化はできなくなりました。駆動するモータによってはFETの放熱が必要になります。容易に放熱ができるようにDCファン(別売)も用意しています。
■４層基板を採用し、ディスクリートMOSFETを使ったドライバにしてはかなり安い価格設定になっております。
■電圧と電流が増加した以外はL6470の機能に準じます。
■このL6480で全てのステッピングモーターに適合できるといえるでしょう。トルクが必要なところはL6480で、それ以外のところではL6470を使うといった場所に応じた使い分けができます。
●右側の(セット割引対象モータ)と書かれているものに限り、同時購入で10%(420円)割引します。割引は一緒にかごに入れると自動計算されます。
●下の写真は別売りのステッピングモータ、ＤＣファン、ネジセット、フラットケーブルなどと組み合わせた例です。これらはこの商品に含まれません。この商品は基板上のパーツのみのキットです。
◆仕様
・ドライバ: STマイクロ L6480
・対応モータ：(バイポーラ)ステッピングモータ
・マイクロステップ：1/1〜1/128まで設定可能
・ドライブ能力： 連続10A ピーク25A ※DCファンなしの場合は連続5Aまで
・電源電圧：DC12V〜85V
・通信インターフェース：SPI (Cool Connect対応)
・基板サイズ：60x60mm 基板高：約20mm
・MADE IN JAPAN 日本製・RoHS適合・鉛フリー
◆主な用途
・織機、縫製機、ピック＆プレイス機、
・ファクトリ･オートメーション、産業用プリンタ、産業用ミキサ
◆内容品

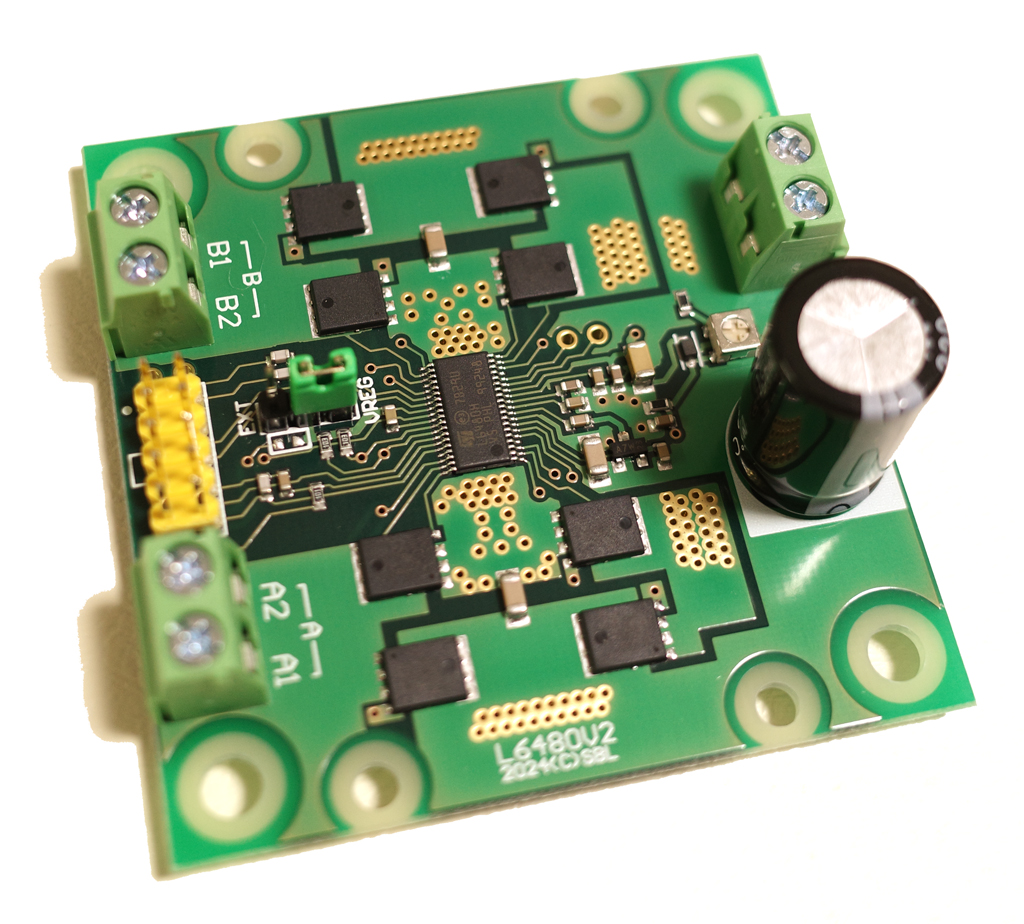

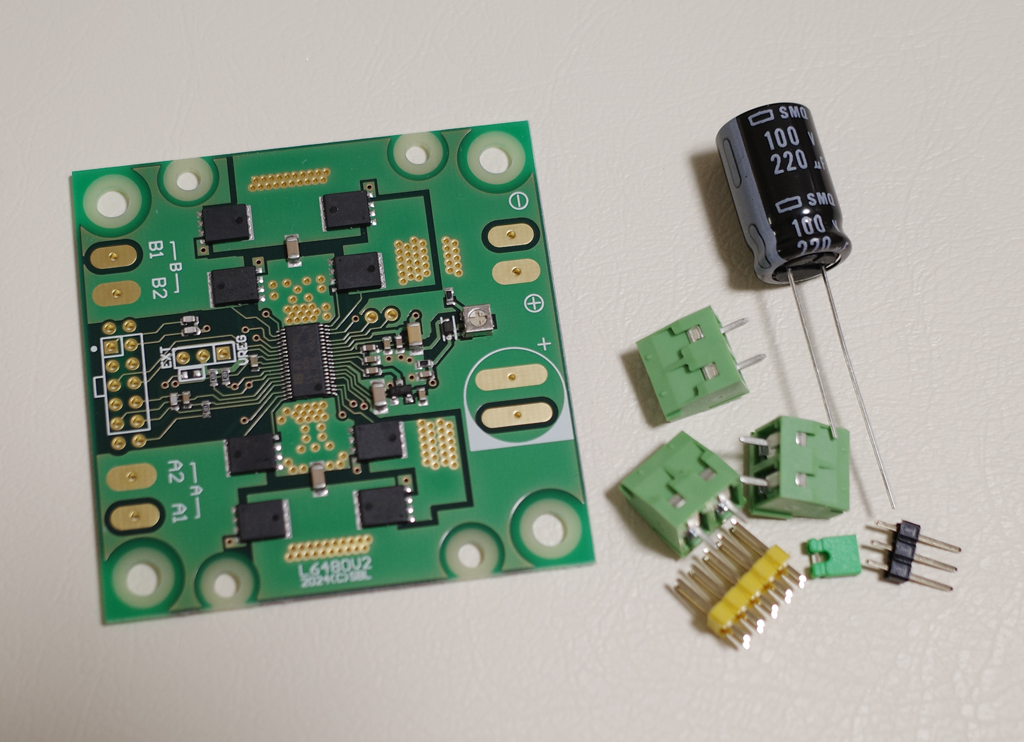

・L6480基板ｘ１枚（IC類CRパーツはハンダ付け組み立て済みです）
・電解コンデンサｘ１個
・端子台・ピン端子、ジャンパピンｘ必要数
◎大容量ドライバだけ販売してもモーターがないと使えないじゃないか！ということで、このドライバの駆動にピッタリな57mm角のモーター[#12082]も作ってもらいました。この組み合わせで十分だと思います。他メーカーですとセットで２万円以上すると思います。
