[#12030] I2Cモータードライバ・モジュール DRV8830
商品ページにジャンプ

OCPの波形 2012-09-23更新 <<前のFAQ | 次のFAQ>>

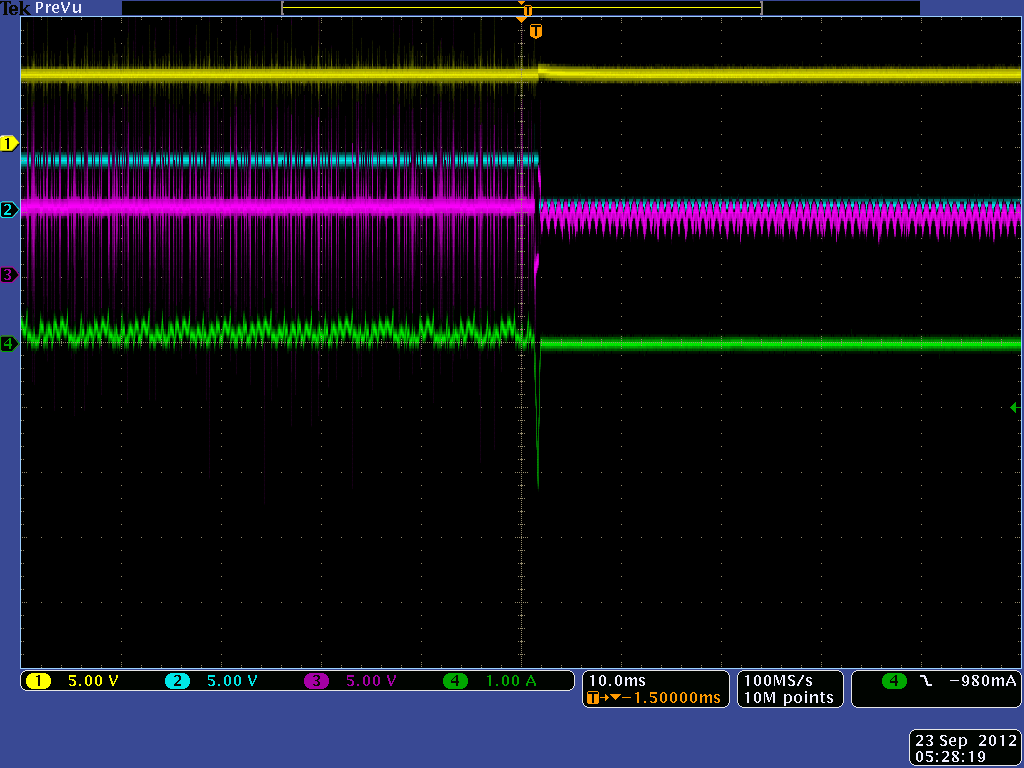

OCPは回転中にブレーキを掛けると発生することがあります。

水色…FAULTピン
紫…モータ両端波形（差動プローブ使用）
緑…モータ電流（電流プローブ使用）
５Ｖの高電圧で回転中にブレーキを掛けると逆電流が生じ、それがOCPの電流1.3Aを超えるのでFAULTしています。OCPの検出に1msもかかっていないのがわかります。それと同時にFAULTピンもLに下がっているのが解ります。OCPを検知した瞬間にモータ制御が停止してしまいますので、ブレーキはかからずモータが惰性で回りつづけます。

※ブレーキを掛けたときの電流はモータの種類・メーカーによって違います。OCPが働くほど電流が流れないものもあります。

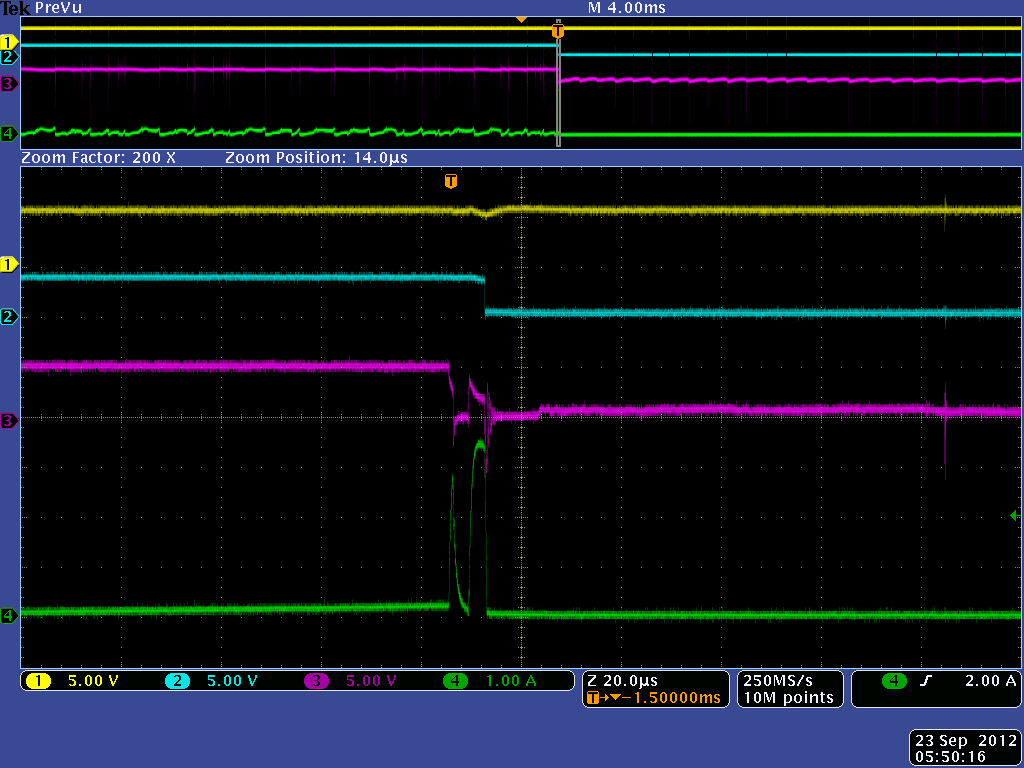

回転中にモーターの両端を無理やり短絡させてＯＣＰを発生させた例
短絡電流が瞬間的に３Ａを超えているのが解ります。μ秒の単位ですぐにOCPを検知し、モータへの駆動を停止しているのがわかります。FAULTもLに下がっています。これでDRV8830の破損を防止しています。
