 ノイズキラーの効果について
2012-09-14更新
<<前のFAQ
| 次のFAQ>>
|
ノイズキラーの有無でどのくらいノイズに違いが出るかの例です。
・モータにはマブチモーター RE-280FAを使用しています。

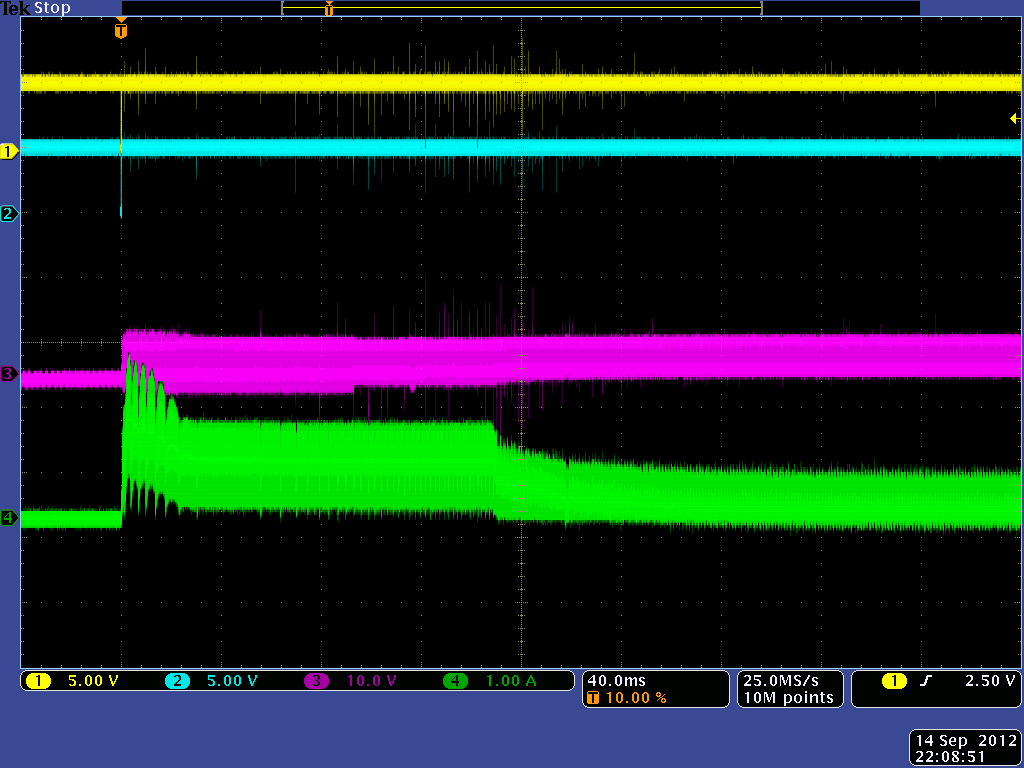

◆ノイズキラーなし
ch.1黄色...SCL, ch.2水色...SDA, ch.3[紫色]...モーター両端電圧, ch.4緑色...モーター電流 この３つのオシロの波形は同じ縦軸レンジです。
※モーター両端電圧は差動プローブによる測定です。
モーター両端電圧に数１０Ｖの大きなノイズがたくさん出ています。ノイズがSCL,SDAの信号線に影響しているのがわかります。この例では制御ができていますが、もっと悪化するとI2C通信に失敗して制御がきかなくなる可能性があります。

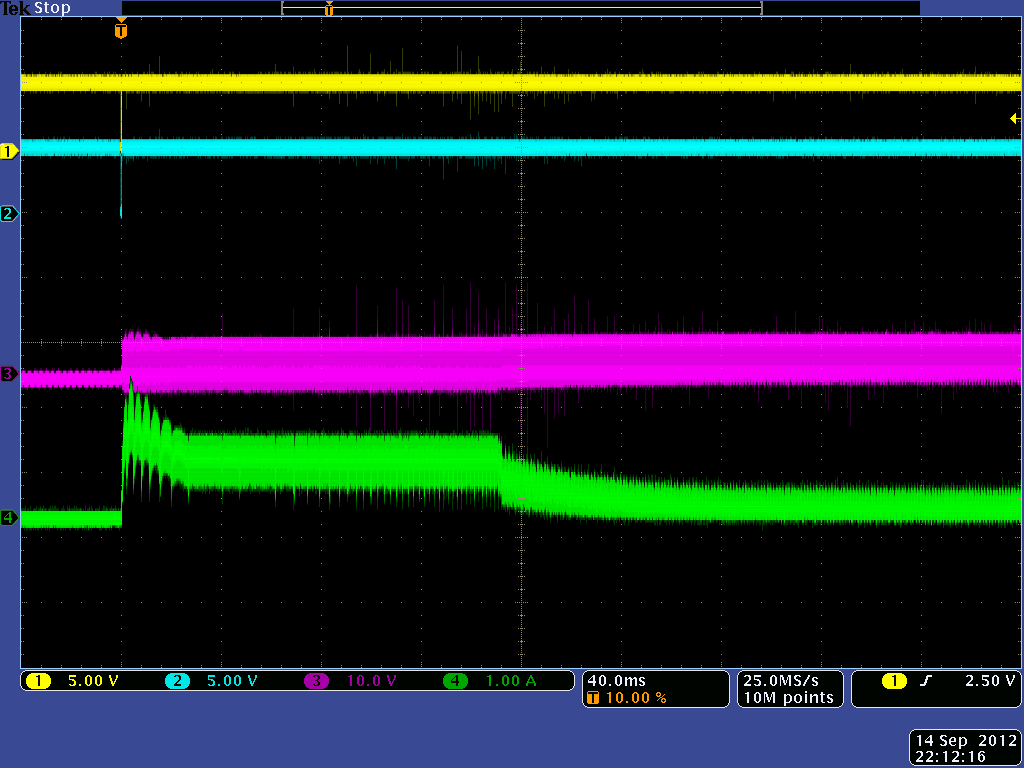

◆モーターの両端に０．０１μＦのコンデンサを接続
上の波形に比べてモーター両端電圧のノイズが激減しています。まだ多少SCL,SDAにノイズが見られます。
◆モーターの−端子とケースの間、＋端子とケースの間に０．０１μＦをコンデンサをつける。合計２個
さらにノイズが低減されています。この例ではSCL,SDAのノイズは完全には抑えられませんでした。配線を離す、プルアップ抵抗を小さくすることでもっと小さくなります。
●上記の波形は一例であり、配線の長さ、信号線との密着度、電源のコンデンサ容量などによって大きく変わります。
|
