[#18714] LT8714 バイポーラ出力DC-DCコンバータモジュール（４象限動作） 商品ページにジャンプ

動作サンプル波形 2024-05-18更新     <<前のFAQ | 次のFAQ>>

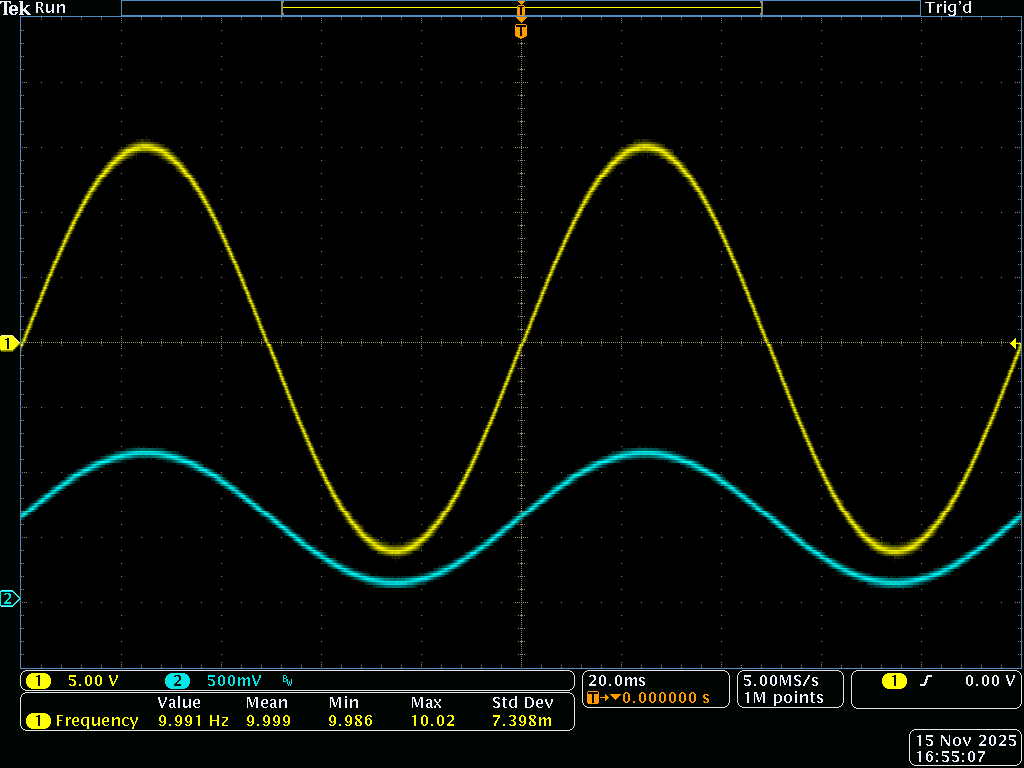

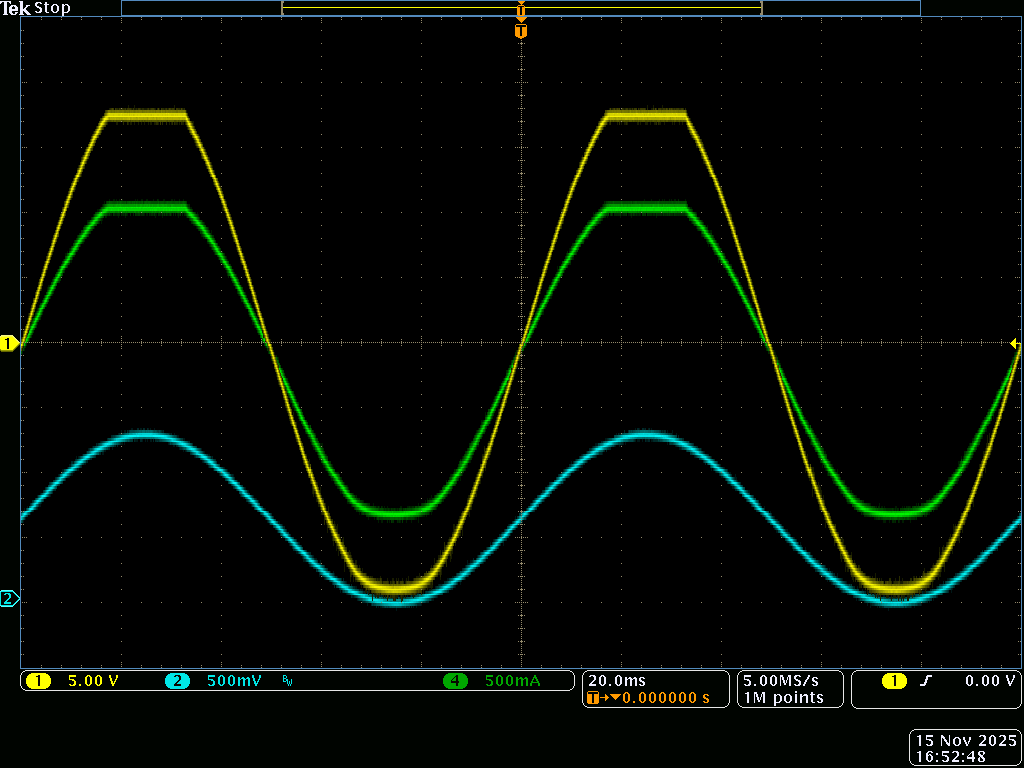

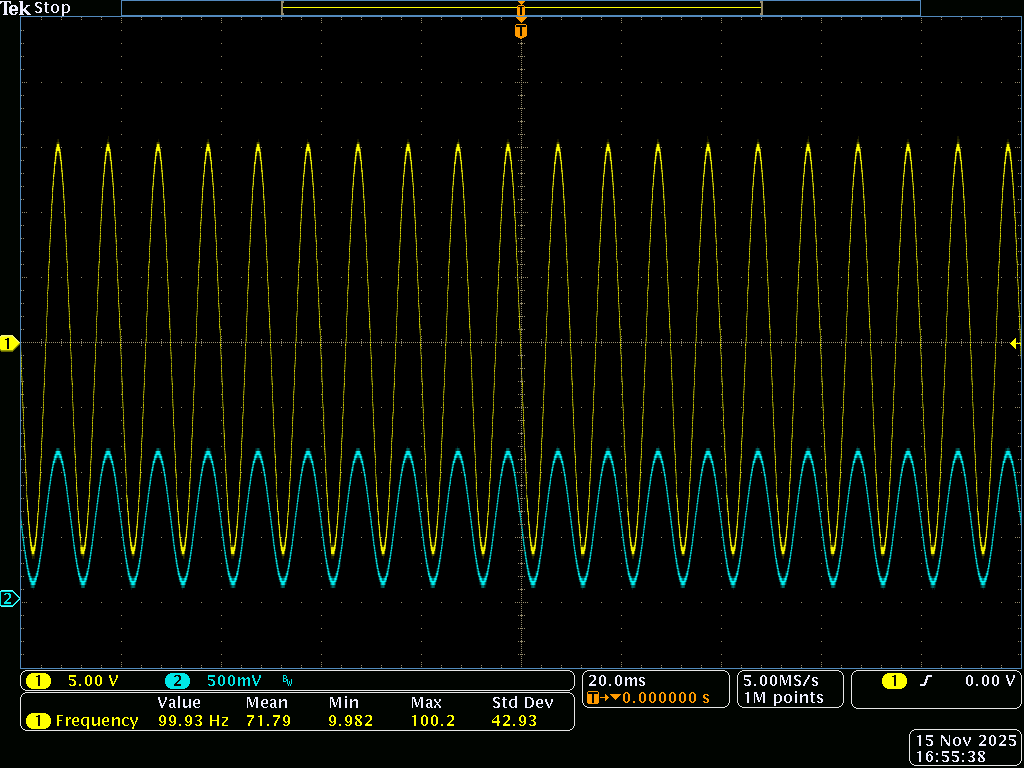

電源電圧20VでCTRLピンにファンクションジェネレータから(+0.58Vのオフセットを加算した)サイン波を入れた動作波形です。負荷には15Ωのセメント抵抗を接続してピークの時に1A(-1A)流れる計算になります。※この製品はパワーオペアンプではないのでリニアリティ、歪率、帯域の保証はされていません。どのくらい性能が出るのかを観測した参考データです。方形波を入れるとおかしくなります。 黄色：LT8714の出力 水色：CTRLピンの電圧(ファンクションジェネレータより) 緑色：負荷電流 負荷＝15Ωセメント抵抗 ▼ご覧のように入力信号に追従した電源出力が得られており歪も見られません。抵抗負荷に対して安定した電流を供給しています。スイッチングノイズも見られません。 ▼CTRLピンの振幅を大きく(1Vp-pから1.3Vp-pに増加)して、+15V/-15Vを超えると波形がクリッピングし、非対称性・歪が生じてきます。これは推奨動作範囲外となります。 周波数を変化させてみたものがこちらです。実用になるのは商用電源レベルの低周波に限ります。出力振幅はフルスイング（30Vp-p）です。 黄色：LT8714の電圧 水色：CTRLピンの電圧 ▼10Hz（問題なし） ▼100Hz（少し歪み発生）
