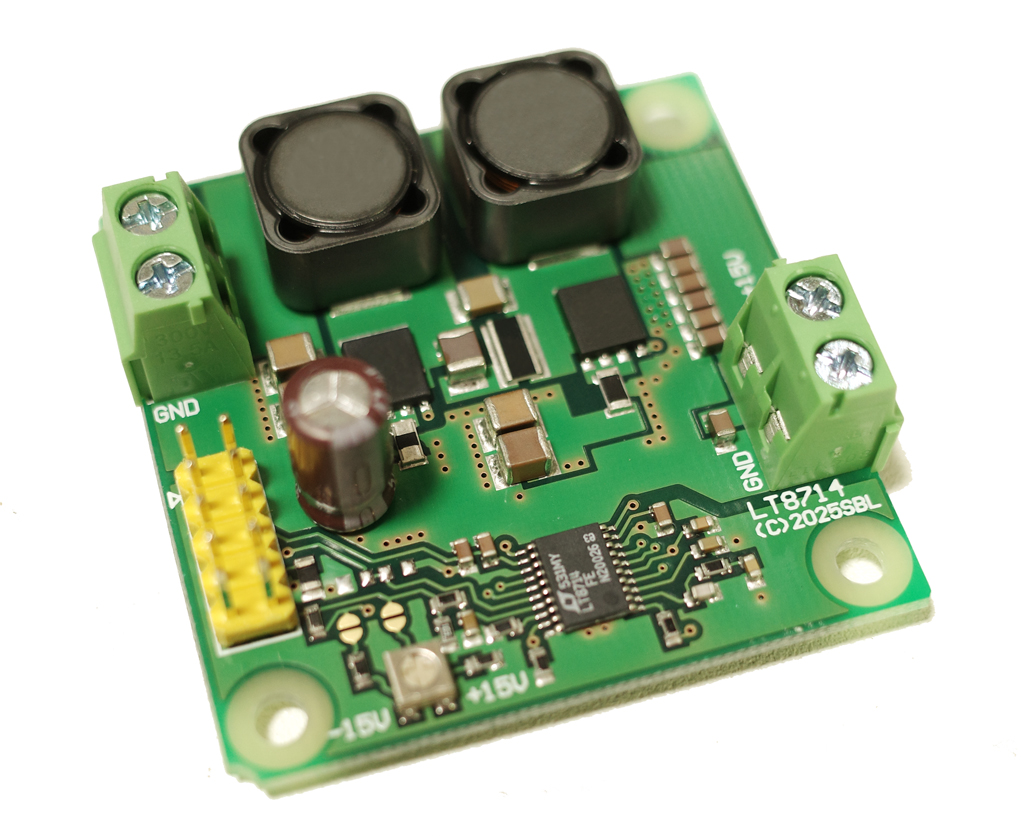

世界初！１チップバイポーラ電源モジュール
■リニアテクノロジー(現在アナログデバイセズ)のへんへこ電源モジュールです。
■LT8714は４象限動作をするスイッチングDC-DCコンバータICです。単電源で電圧はプラスにもマイナスにも出力ができ、電流は吐き出しも吸い込みもできるという不思議なコンバータです。
■出力範囲は-15V〜+15V, 負荷電流は最大 1A(-1A)となっています（電源20V使用時）
■降圧コンバータとなりますので入力電圧より高い電圧(出力電圧の絶対値)は出せません。

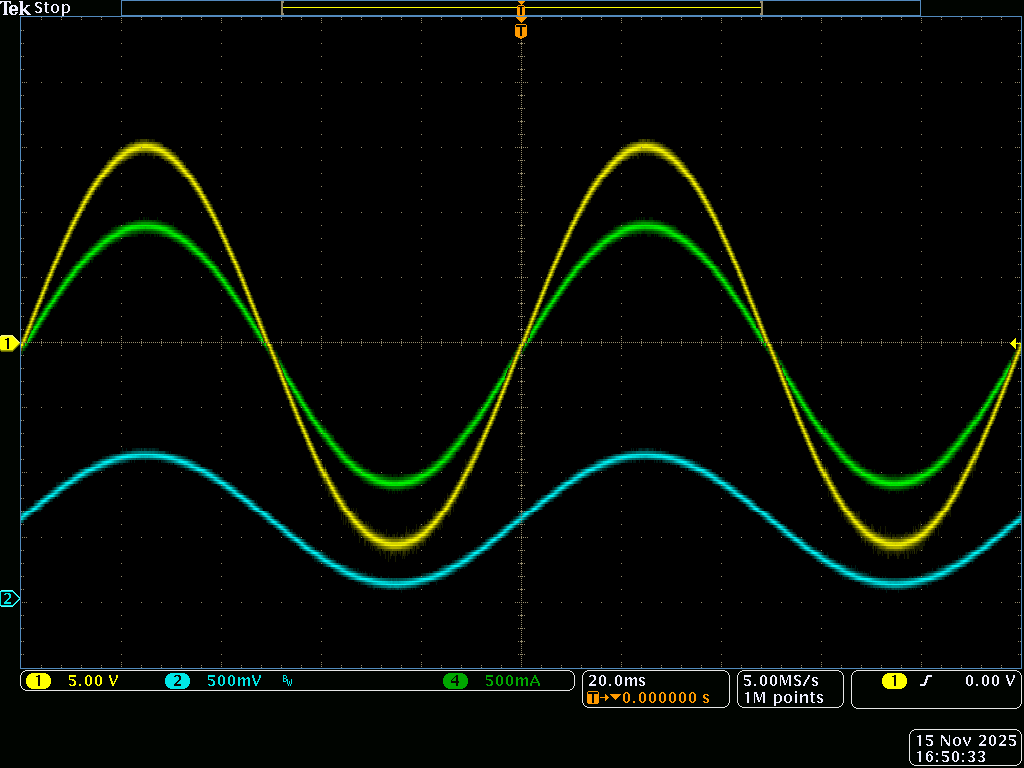

■0Vをまたいでプラスにもマイナスにも出せるコンバータは少ないです。

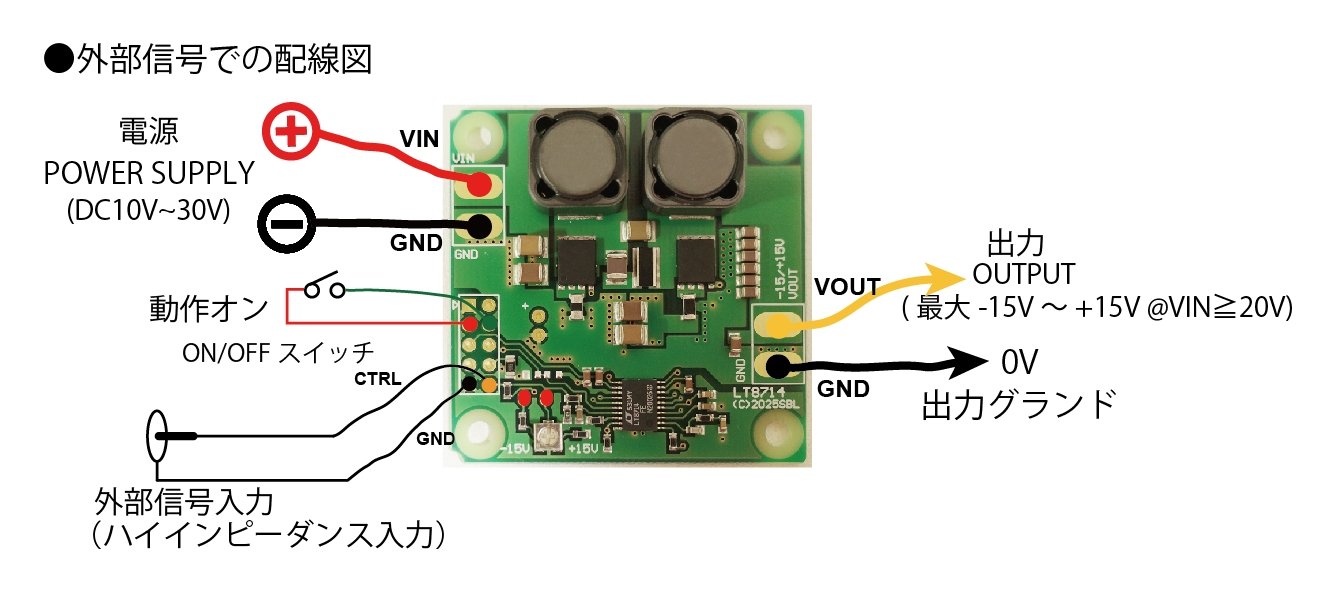

■出力の可変方法は(基板上のボリューム)、(外部アナログ電圧入力)の２通りが選べます。出力電圧はCTRLピンの電圧によって調整され、0.1Vが最低電圧(-15V)〜1.1Vが最高電圧(+15V)が出力されます。0.58Vが中点で出力0Vとなります。
■マイコンからD/Aコンバータを制御してアナログ電圧を生成すれば任意の電圧を得ることができます。実験やテストの自動化に適しています。
■テスト電源、試作回路、モーター、容量性負荷、誘導性負荷、ペルチェ素子などいろいろな用途にお使いいただけると思います。
■LT8714は新製品ではありませんが、単品モジュール基板として利用・販売しているところが世界にないので商品化いたしました。
◆仕様
・方式：変形SEPIC
・動作電圧：10V〜30V （-15V〜+15Vの規定出力範囲を得るには20V以上必要)
・出力電圧：-15V〜+15V (CTRLピン＝0.1V〜1.1Vに対応)
・最大負荷電流：+1A(-1A)
・入出力間のアイソレートはされません。
・基板サイズ：約46x46mm 厚さ：約15mm (基板厚み t=1.6mm含む)
・スイッチング周波数：約200kHz
・付加機能：EN端子, 基板上の電圧調整、SYNC端子
・RoHS対応、鉛フリー、日本製
◆内容品：
・LT8714基板ｘ１枚 (IC, CR部品実装済み)
・端子台ｘ２個
・１０ピンヘッダｘ１個
・47uF電解コンデンサｘ１個
・ジャンパーピンｘ少々
●大量在庫品です。
 https://www.analog.com/jp/products/lt8714.html
●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)
|
|
LT8714モジュール説明書
(658kバイト) 2025年 12月 22日
LT8714 Datasheet
(1,890kバイト) 2020年 02月 01日
|
|
