 このセンサを複数台接続する場合プルアップ抵抗は小さくなりませんか？
2026-01-20更新
<<前のFAQ | 次のFAQ>>
|

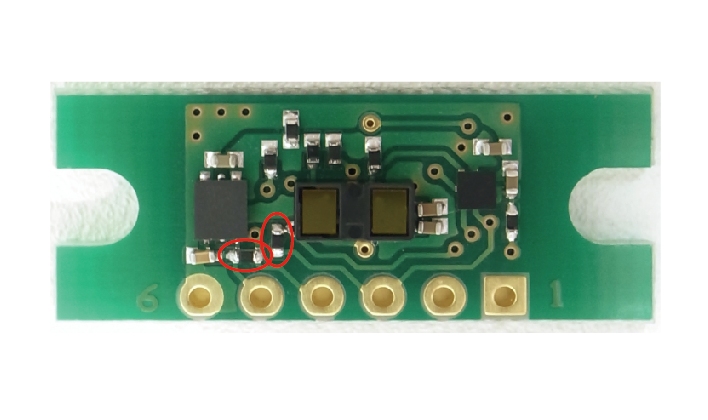

当社のI2Cモジュールはプルアップ抵抗を付けていないものがほとんどですが、この形状の基板 VL6180X,VL53L*シリーズではプルアップ抵抗 10kΩを内蔵(SCLに10kΩ, SDAに10kΩ)しています。そのため複数台を同一I2Cバスに接続するとプルアップ抵抗が並列に接続され、結果的に小さいプルアップ抵抗となってしまいます。あまりに小さくなりすぎるとドライブ能力によってはLOW電圧が保証できなくなる可能性があります。どうしてもプルアップ抵抗が不要の場合は写真の赤丸の抵抗２か所を取り外すことで入力抵抗がオープンとなります。はんだごてを2本使って両手で両方の端子を同時に加熱して外すのが最もやりやすく失敗が少ないです。取り除く際に中央のセンサにはんだごてが接触すると溶けて変形してしまいますのでご注意ください。
|
