[#13074] 【高性能】ＬＥＤ用定電流ドライバモジュール（0～1000mA可変）＜降圧型＞
商品ページにジャンプ

立ち上がり特性(駆動波形) 2014-04-17更新 <<前のFAQ | 次のFAQ>>

立ち上がり特性を示します。次の条件で計測しています。

■条件
・電源電圧：24V
・LED電流：1A，白色LEDx2個(VF=約6V)

（波形の色）(ch1)黄色：電源電圧，(ch2)水色：LED両端電圧，(ch3)ピンク：電源電流，(ch4)緑色：LED電流
ご覧のように過渡応答がありますが、LED電流(緑ライン)ははじめから1Aに安定していて、リップルもほとんど見えません。

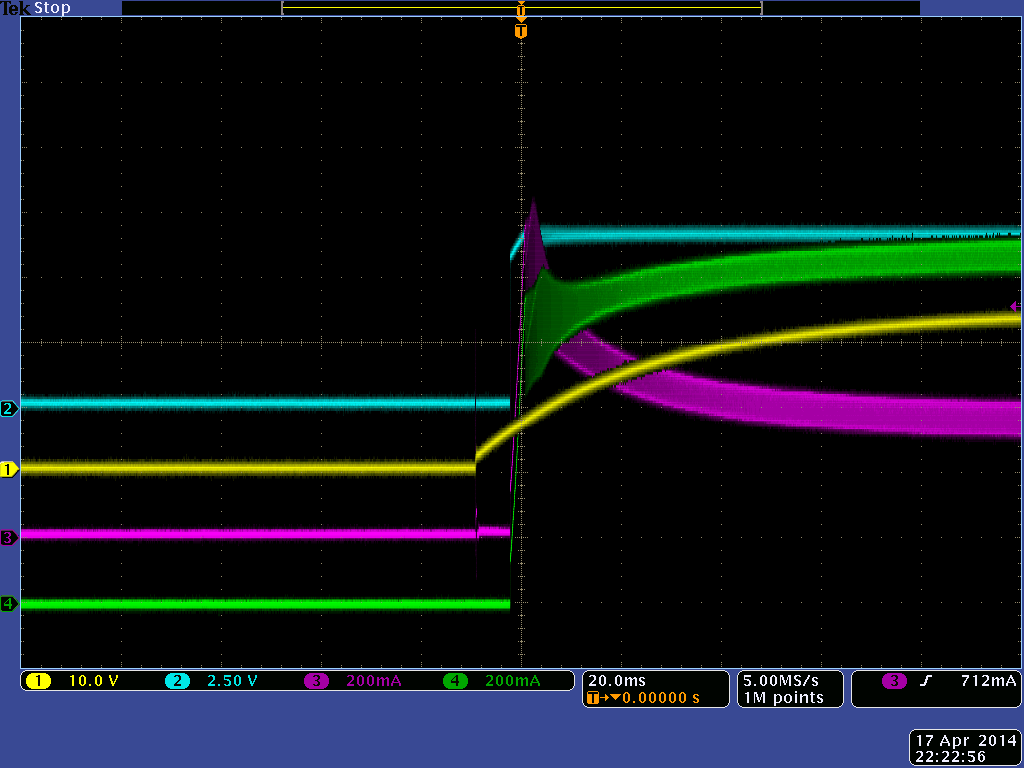

▼参考として当社CC1000HSの立ち上がり波形を示します。
CC1000HSはグランド電位が異なるためch1とch2を同時にみの虫クリップで挟むとオシロスコープがぶっ壊れますから注意してください。ご覧の波形はch2を差動プローブで計測しています。そのため(ch2)の電圧軸が2.5V/DIVと異なりますが、他のレンジ・時間軸同一条件です。
LEDの駆動電流(緑色)が100mAp-pで波打っているのがわかります。でも350kHz位ですので人間には見えません。上の波形の方が非常に綺麗なのがわかると思います。これが高性能の違いです。

●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)

CC1000EH説明書 (542kバイト) 2014年 08月 07日
CC1000EH/ESの特徴 (294kバイト) 2014年 04月 26日
LEDドライバセレクションガイド (2,564kバイト) 2020年 05月 18日
