[#12122] LPS22HB 【防滴・防塵】気圧センサモジュール(I2C/SPIタイプ)
商品ページにジャンプ
|
 SHT-21などの回路を流用できますか？
2016-03-05更新
<<前のFAQ
| 次のFAQ>>
|

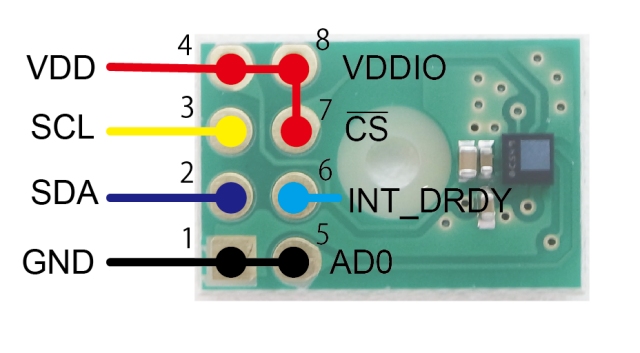

当社SHT-21[#80021], SHT-25モジュール, VEML6040,VEML6070モジュールにあわせて設計したものであれば次のように1〜4の４本配線すればI2Cモードに固定でき、動かすことが可能です。1〜4のGND, SDA, SCL, VDDの配置は同シリーズ共通です。
[#80021] SHT-21 １チップ温度・湿度センサ・モジュール
[#80025] SHT-25 高精度１チップ温度・湿度センサ・モジュール
[#16040] VEML6040 カラーセンサ・モジュール
[#16070] VEML6070 UV紫外線センサ・モジュール
[#12561] TSL2561 照度センサ・モジュール
[#13472] TCS34725 カラーセンサ・モジュール
(上記ではAD0ピン=0になりI2Cスレーブアドレスは0b1011 100となります)
|
●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)
|
|
LPS22HBモジュール説明書
(443kバイト) 2016年 04月 18日
LPS22HB Datasheet
(1,072kバイト) 2016年 04月 18日
気圧・温度の読み取り方法
(212kバイト) 2023年 08月 12日
LPS22HB設計ガイドライン
(1,058kバイト) 2016年 06月 01日
LPS22HBモジュール寸法図
(75kバイト) 2017年 02月 01日
センサ・セレクションガイド
(5,655kバイト) 2023年 06月 10日
