最大36Vまで昇圧できる超小型DC-DCコンバータ
■ナショナルセミコンダクタ（現在テキサス・インスツルメンツ）のLM2733を使った高電圧タイプのDC-DCコンバータです。
■このモジュールは3Vから動作し出力は最大36Vまで昇圧させることができます。
■LEDを多数並べたLEDアレイや、各種電源として手軽にお使いいただけます。
■入力は2.7V〜12V（ただし出力電圧以下）と範囲が広くなっており、LM2735モジュールの最大5Vよりも広くなっています。
■出力は３Ｗ程度です。例：３０Ｖで１００ｍＡ，２４Ｖで１５０ｍＡ，１２Ｖで３００ｍＡ（全て入力を５Ｖで利用した場合）
※電圧を上げると感電する恐れがありますので注意してください。
◎こんな用途におすすめ！ 出力電圧が固定じゃないから、後から調整できます。
・白色ＬＥＤの昇圧回路
・センサの駆動電源
・ディスプレイデバイスの電源
・テスト治具・試作・実験用
・アナログ回路
・フラッシュメモリ関係
・FETのドライブ電源、バイアス電源
・モバイル機器、移動機器の試作 など

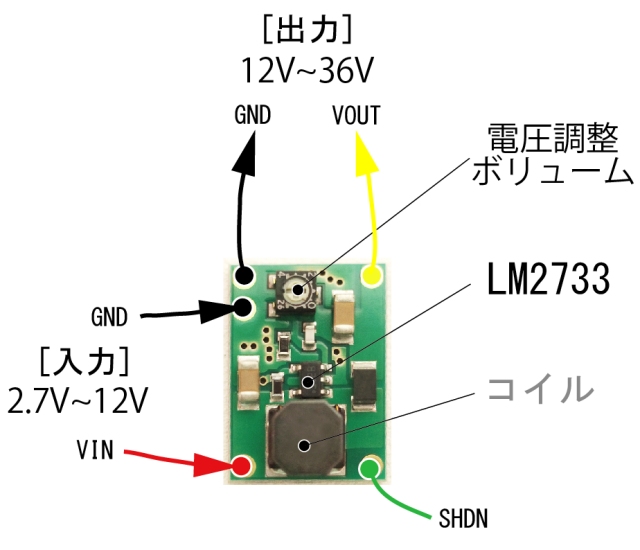

■仕様
・方式：ブーストコンバータ
・入力電圧：2.7V〜12V
・出力電圧：12V〜36V可変型 ※基板上のボリュームで任意電圧に調整できます。
・出力電流の目安
･100mA 出力30V,入力5V
･150mA 出力24V,入力5V
･300mA 出力12V,入力5V
･30mA 出力30V,入力3.0V
･50mA 出力24V,入力3.0V
･150mA 出力12V,入力3.0V
・出力リップル：TBD
・入出力間のアイソレートはされません。
・スイッチング周波数：600kHz固定
・基板サイズ：約13x18mm 厚さ4.2mm ●１０円玉の枠に収まります。
・RoHS対応 鉛フリー 金フラッシュ端子
・シャットダウン機能あり
●大量在庫品です。
 http://www.ti.com/product/jp/LM2733
●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)
|
|
LM2733説明書
(367kバイト) 2012年 11月 19日
LM2733データシート
(1,970kバイト) 2012年 08月 16日
LM2733モジュール寸法図
(62kバイト) 2013年 03月 15日
DC-DCコンバータセレクションガイド
(7,354kバイト) 2023年 04月 19日
|
