大容量 昇圧・降圧どちらもできるDC-DC
■テキサス・インスツルメンツの昇降圧IC TPS63060を搭載したDC-DCコンバータモジュールです。
■入力が低い場合は昇圧動作、入力が高い場合は降圧動作を行います。昇圧型、降圧型を気にすることなく好きな電圧を得られる電源モジュールです。
■最大入力電圧は12Vと高いのでＡＣアダプタなどからの高電圧動作と、乾電池などのバッテリー動作の電源レギュレータをこれ１つでまかなうことができます。しかも５Ｗを超える電力を扱えます。
■出力は可変型に設計されていますので、２．５Ｖ〜８Ｖの範囲で好きな電圧に調整してお使いいただけます。
■降圧動作時は最大１０Ｗ、昇圧動作は最大５Ｗまでの電力の供給ができる大容量仕様です。
■このモジュールのために取り寄せた4.4A 14mΩの低DCR大電流インダクタ、大容量コンデンサを搭載していますので、非常に効率高く、リップルも少なく動作します。
◎昇降圧だからどの組み合わせでも動作します。
(例1) 入力が３Ｖ→出力５Ｖにしたい。
(例2) 入力が５Ｖ→出力３．３Ｖにしたい。
(例3) 入力が１２Ｖ→出力５Ｖにしたい。
(例4) 入力が１２Ｖ→出力３．３Ｖにしたい。
(例5) 入力が３Ｖ→出力８Ｖにしたい。
(例6) 入力が１０Ｖ→出力３Ｖにしたい。
(例7) 入力が５Ｖ→出力２．５Ｖにしたい。
・・・全部このコンバータで実現できます。

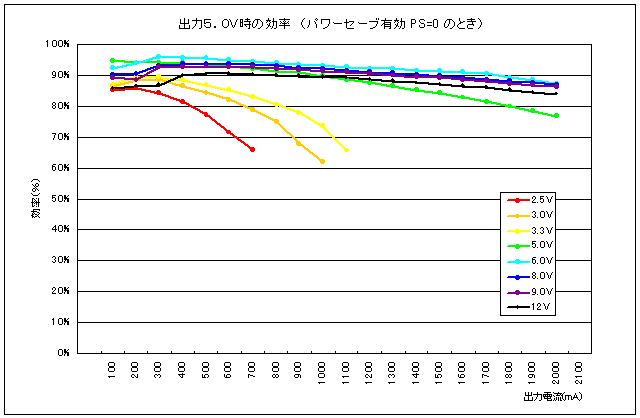

●参考値： ※５Ｗを超える場合、連続で動かすには放熱が必要
・入力１２Ｖ 出力５Ｖ時最大２Ａ以上（１０Ｗ）
・入力４Ｖ 出力６Ｖ最大１Ａ（５Ｗ）
・入力６Ｖ 出力５Ｖ最大２Ａ以上（１０Ｗ）
◆仕様
・方式：バック・ブーストコンバータ
・入力電圧範囲：DC2.5V〜12V
・出力電圧：可変型でDC2.5V〜8V ※入力電圧に関係なく2.5V〜8Vの好きな電圧に調整できます！
・スイッチング周波数：2.4MHz
・出力：１０Ｗ（５Ｖ昇圧動作時）
・サイズ：約20.4x15.4mm 厚さ：約４ｍｍ 重量：1.6g
・RoHS対応 鉛フリー 金フラッシュ処理
・MADE IN JAPAN(日本製) 自動ラインによる組み立てで品質も安定しています。
※詳しくは下記説明書をご覧ください。
 http://www.tij.co.jp/product/jp/tps63060
●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)
|
|
TPS63060モジュール説明書
(361kバイト) 2012年 07月 30日
TPS63060データシート
(2,011kバイト) 2012年 07月 23日
TPS63060モジュール寸法図
(66kバイト) 2015年 01月 23日
DC-DCコンバータセレクションガイド
(7,354kバイト) 2023年 04月 19日
|
