 5A流しての放熱テスト
2017-12-24更新
<<前のFAQ
| 次のFAQ>>
|
いくつかの最大条件でテストしたものを公開します。

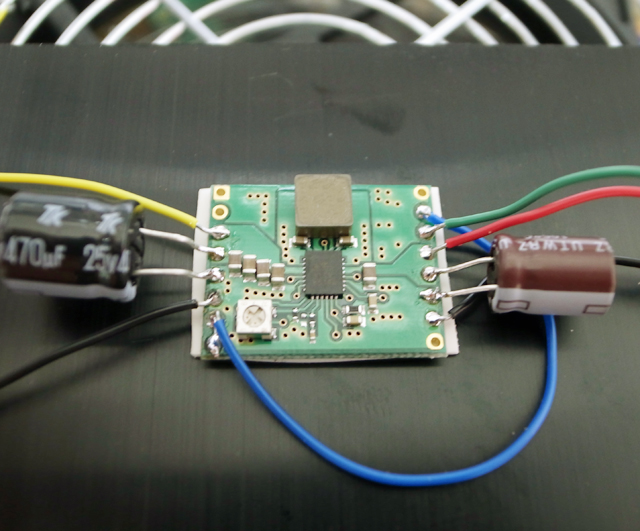

・モジュールを放熱器に貼り付け、裏からDCファンで風を当てています。放熱器は10cm x 7cm x 15mmのものです。
・放熱器との間にはラムダゲルシート[#12065]を入れています。ゲルシートは1mmの厚みがあるのでお互いの表面が多少平滑でなくても問題ありません。テストではモジュールの重量で支えています。ゲルシートは接着剤ではありませんので実利用では放熱器とモジュールが剥がれないように固定が必要です。
・このテストでは定格目いっぱいの出力のテストをしますので、ファンの冷却をしますが、放熱器の大きさや設置向き、周辺温度によっては必ずしも必要ではありません。こんなのでほんとに5A流せるの？という疑問とメーカーの定格出力で正しく動作することを公表するものです。

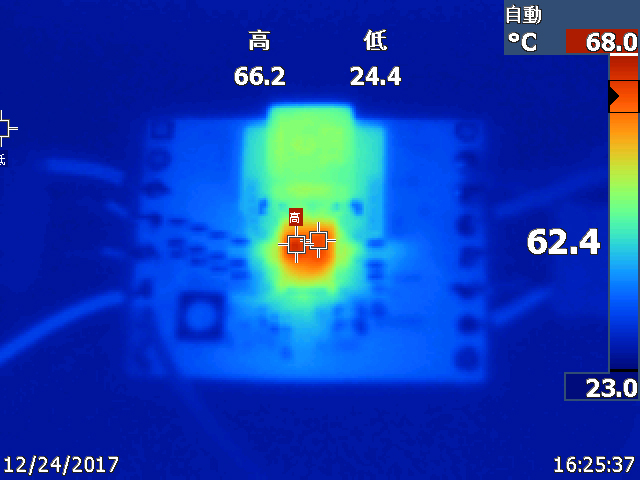

▼12V入力 5V出力 5A(25W)時の温度分布
このとき厳密に入力11.96V 2.425A, 出力5.022V 4.991Aで効率86.4%となりました。
モジュールでの損失は3.938Wとなります。ICの表面温度は66℃くらいでした。
これはこのモジュールの最大出力となりますのでＩＣの発熱はこれでほぼMAXです。
MAXの状態で66℃程度ということは実利用ではもっと温度は低くなります。
ICの動作温度は-40℃〜+125℃です。

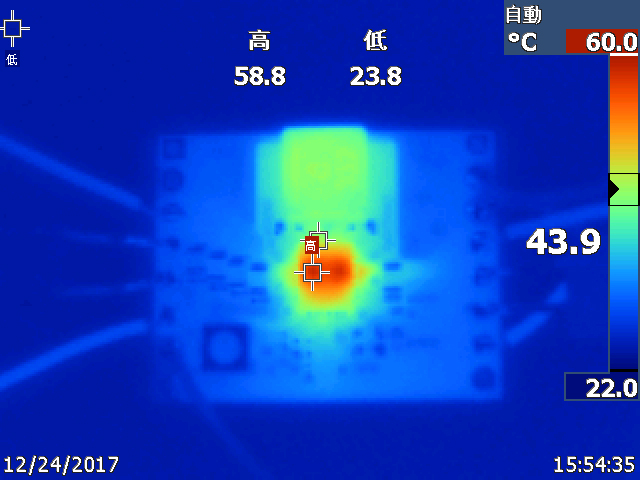

6V入力 5V出力 5A出力時の温度分布
|
