[#13119] LTC3119 可変型昇降圧DC-DCコンバータモジュール(0.8V〜17V出力)
商品ページにジャンプ
|
 無負荷時の波形
2017-12-24更新
<<前のFAQ
| 次のFAQ>>
|
無負荷の時の出力波形です。

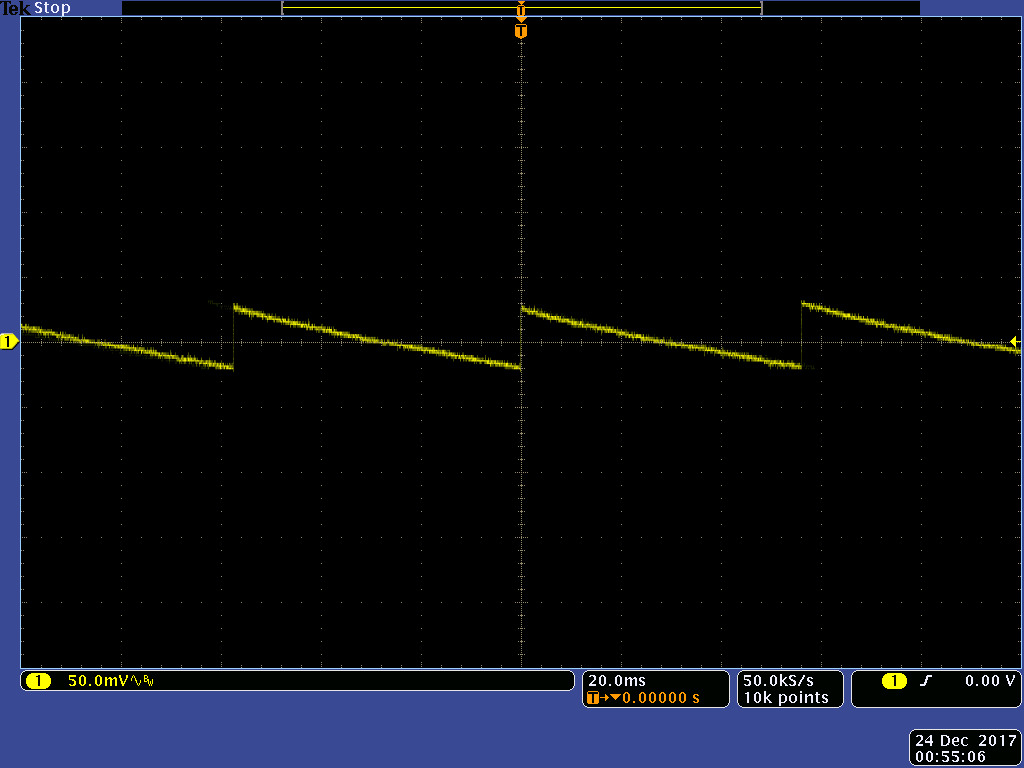

▼入力12V, 出力5V, PWM/SYNC=GND(バーストモード)
・この時入力電流は50μA程度、オシロのプローブをはずして完全無負荷にすると35μA前後（データシート記載のIq=35μAのとおりになります）

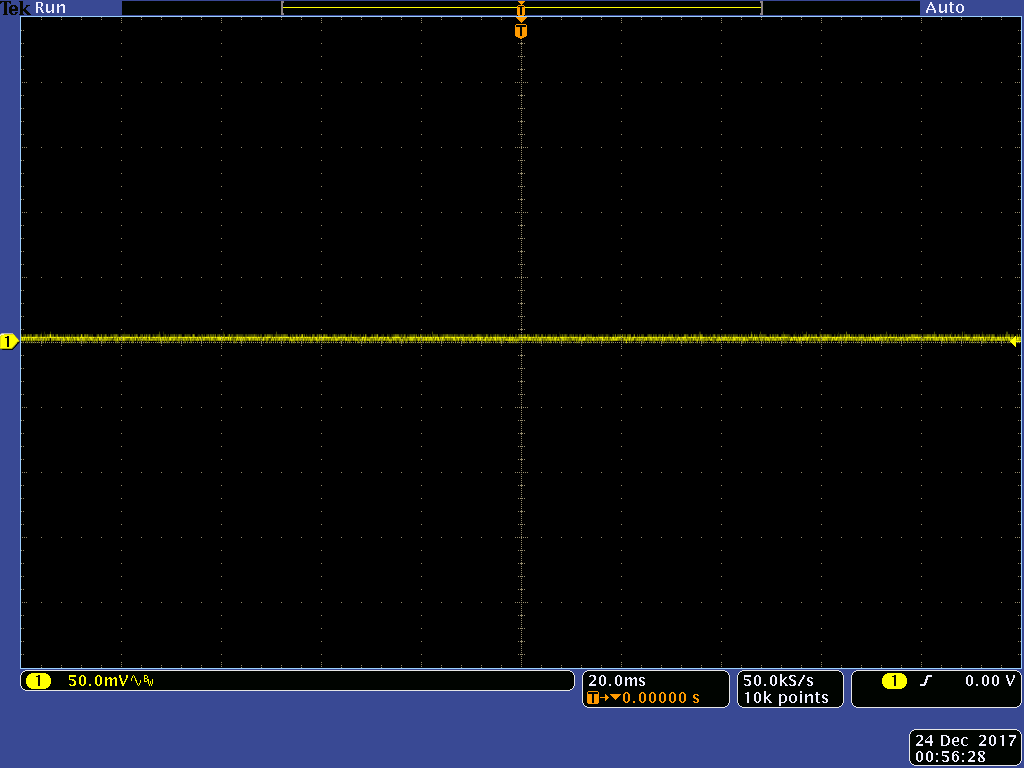

▼入力12V, 出力5V, PWM/SYNC=VCC(PWMモード)
・この時入力電流は33mA程度
|
