GATEピンの波形 2014-06-15更新 <<前のFAQ | 次のFAQ>>

参考までにGATEピンの波形を測定しましたので公開します。GATEピンは内蔵MOSFETのゲートの電圧がそのまま出ています。

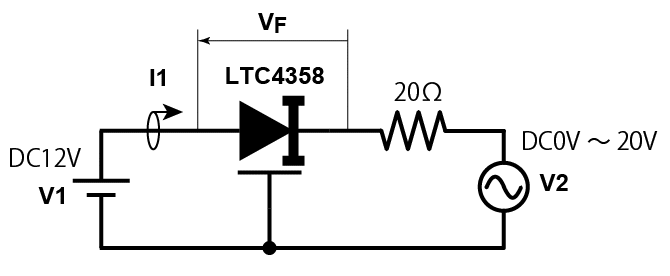

▼回路図

・V1=12V固定　黄色
・V2=0V～20V（サイン波）水色　※実際はバイポーラ電源に接続されています。
・GATEピン　緑色
・VF=LTC4358の両端電圧 [赤色]

LTC4358に順方向バイアスが掛かるとGATEピンがV1よりも数V高くなり、内蔵MOSFETがONしていることが分かります。GATEピンとVF(LTC4358の両端電圧)が同期しています。LTC4358はチャージポンプDC-DCコンバータを内蔵しているのでGATEピンを数V高くして内部でFETをドライブしています。
逆バイアスになると瞬時にV1電圧よりも少し低くなってFETをTurn Offしているのが分かります。

◆参考
理想ダイオードの動作波形
http://strawberry-linux.com/support/12158/1654297
