【必見】理想ダイオードの動作波形 2014-06-15更新 <<前のFAQ | 次のFAQ>>

実際理想ダイオードがどのように動くのか動作させた波形を示します。

▼回路図

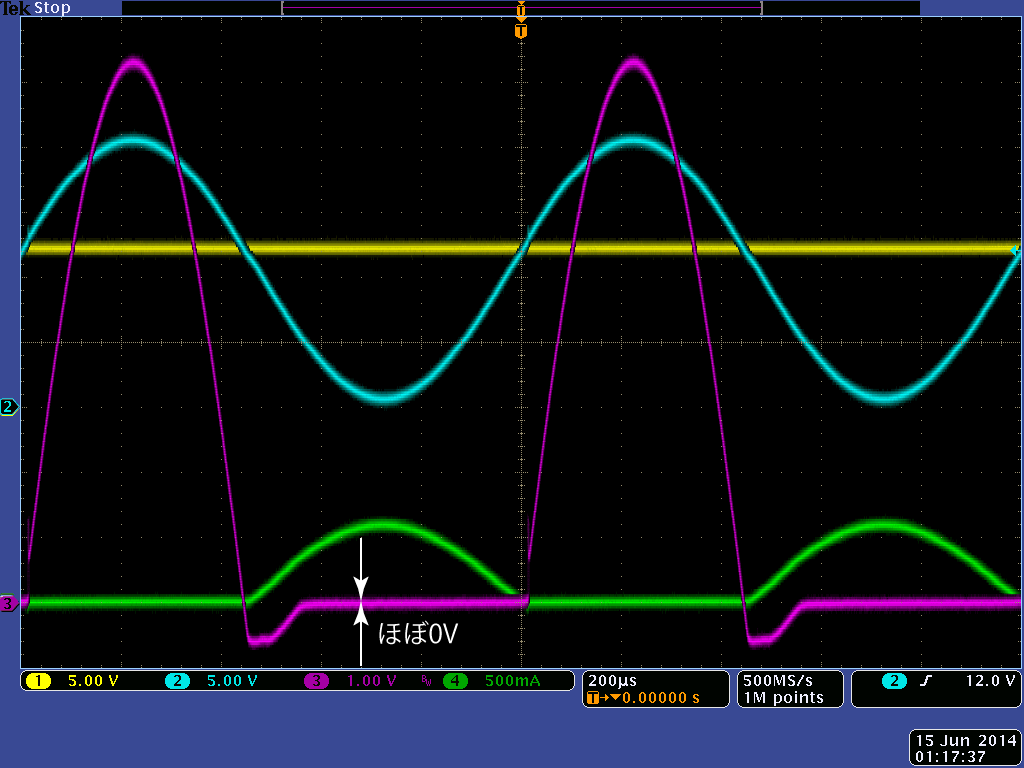

・V1=12V固定　黄色
・V2=0V～20V（サイン波）　水色　※実際はバイポーラ電源に接続されています。
・I1=V1側電流波形緑色　※電流プローブ利用
・VF=LTC4358の両端電圧 [赤色] ※高電圧差動プローブ利用

測定回路がちょっとややこしいですが、オシロ波形V1(黄色)とV2(水色)の0Vポイントをあわせていますので、黄色のラインよりも水色のラインが下回った（順方向に電圧がかかる）ときだけ電流I1（緑色）が流れ（上側に振幅）、V2(水色)が高い（逆バイアス）ときは電流が流れていない（マイナスに振幅してしない）ことが分かります。
LTC4358の両端電圧（赤色）について、逆バイアスの時、上に大きく振幅していますが、順方向にバイアスされたとき、120μsほど経過したあと、ほぼ0Vになっているのがお分かりいただけると思います。この120μsがTurn On時間ということになります。120μsはMOSFETのボディーダイオードの導通で0.6Vとなり、その後MOSFETがオンすることでほぼ0Vになっています。Turn Onは時間がかかりますが、Turn Offに関しては1μs以下でOFFになるようです。

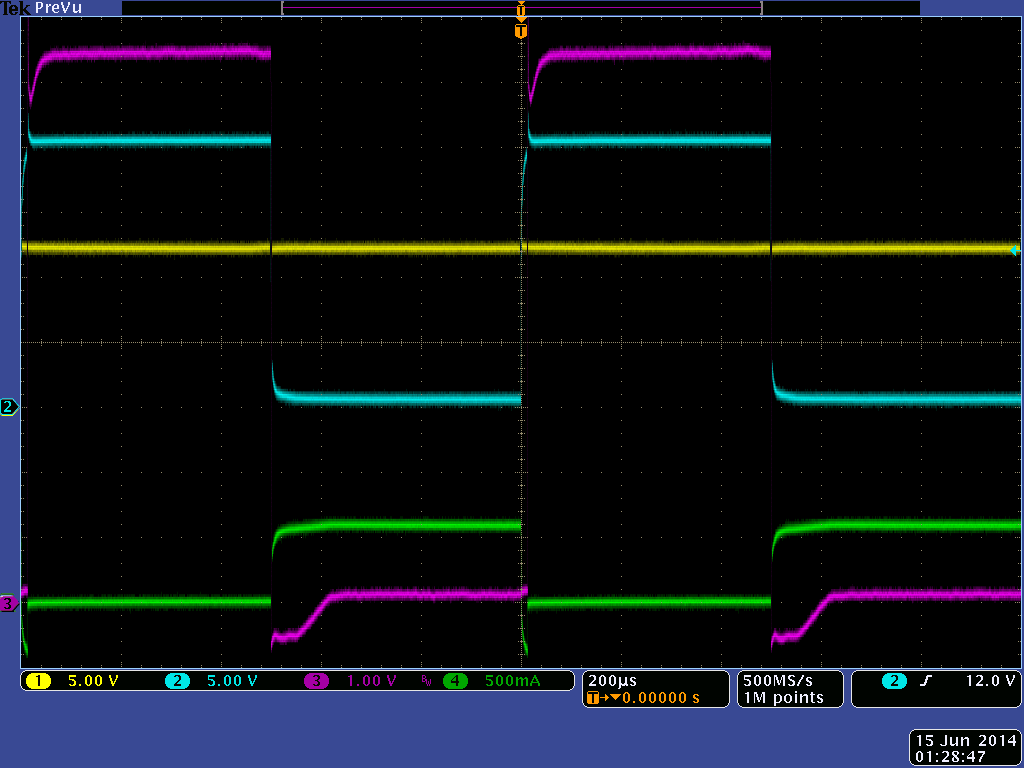

同じ回路で矩形波にした場合
この駆動波形・回路ではわずかな時間(13μsくらい)逆流してしまっています。

■動作範囲以下の低い電圧で動作するとご覧のようにVFが0.5V程度出てきます。一応ダイオードとしては機能しています。
・V1=3V固定　オシロ黄色
・V2=0V～5V（サイン波）　オシロ水色
