 CLKIN,CLKOUTピンについて
2013-10-23更新
<<前のFAQ
| 次のFAQ>>
|

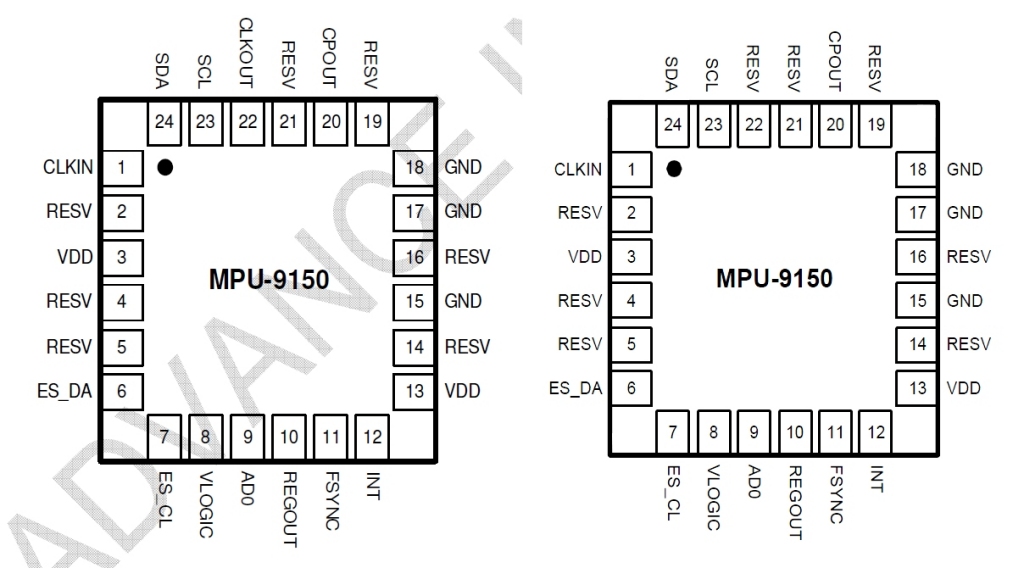

InvenSenseの初期のデータシートにはCLKINとCLKOUTの２つのピンが定義されておりますが、現在はCLKOUTピンが省かれています。そのためこの製品にはCLKOUTのピンはありません。CLKIN,CLKOUT共に一部のお客様だけに必要なもので、通常のセンサの動作には関係がありません。サイズを小さくするためCLKINはずれたところに配置しています。通常繋ぎませんので問題はないと思います。
|
●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)
|
|
MPU-9150モジュール説明書
(349kバイト) 2014年 01月 18日
MPU-9150ハードウェアマニュアル
(1,367kバイト) 2013年 11月 01日
MPU-9150レジスタ・リファレンスマニュアル
(844kバイト) 2013年 07月 27日
AK8975コンパスデータシート
(661kバイト) 2013年 11月 01日
センサ・セレクションガイド
(5,655kバイト) 2023年 06月 10日
