[#12056] LTC6102 高精度アナログ電流測定モジュール(25Aタイプ)
商品ページにジャンプ
|
 測定波形例
2014-04-14更新
<<前のFAQ
| 次のFAQ>>
|
実際の波形例を示します。
■大電流の測定
▼0Aと10Aのトグル
・ゲイン=50(4.99kΩ, 100Ω)
・黄色：LTC6102の出力
・緑色：実際の電流波形(電流プローブ利用)
※電子負荷の電流波形が波打ってしまっておりますが、それに追従してLTC6102も同じようにトレースしています。

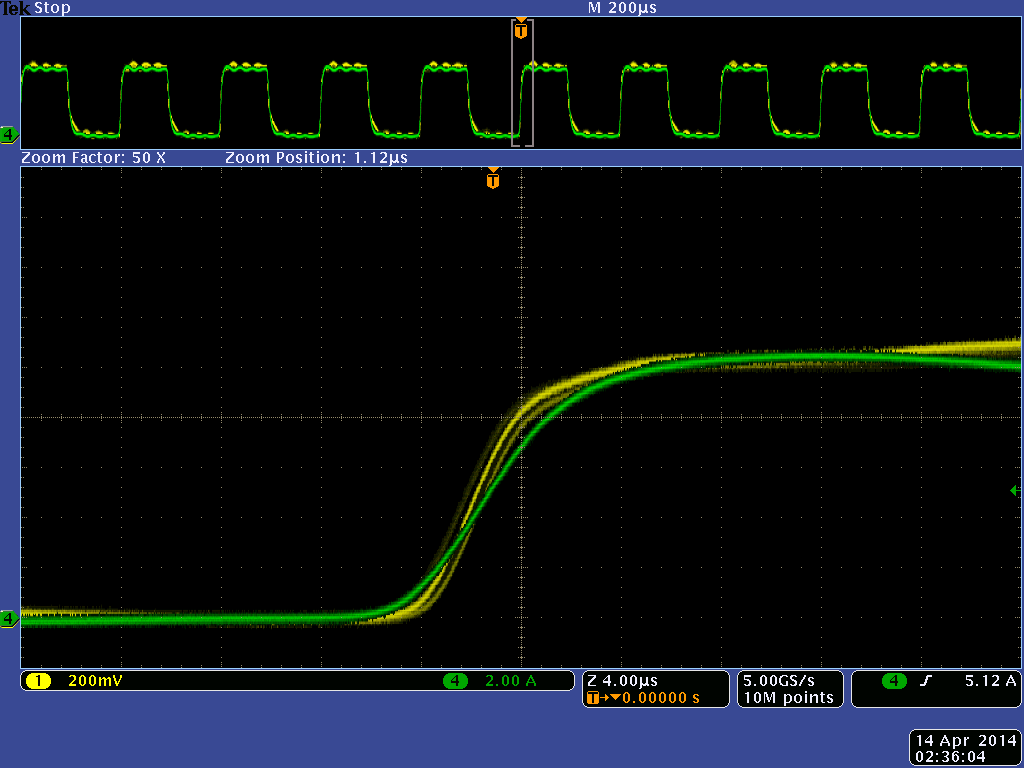

▼立ち上がり部分拡大
■中電流の測定
▼20mAと100mAのトグル
・ゲイン=5000(4.99kΩ, 1Ω)
・黄色：LTC6102の出力
・緑色：実際の電流波形(電流プローブ利用)
※ゲインが大きいと立ち上がりスピードが遅くなります。
■小電流の測定

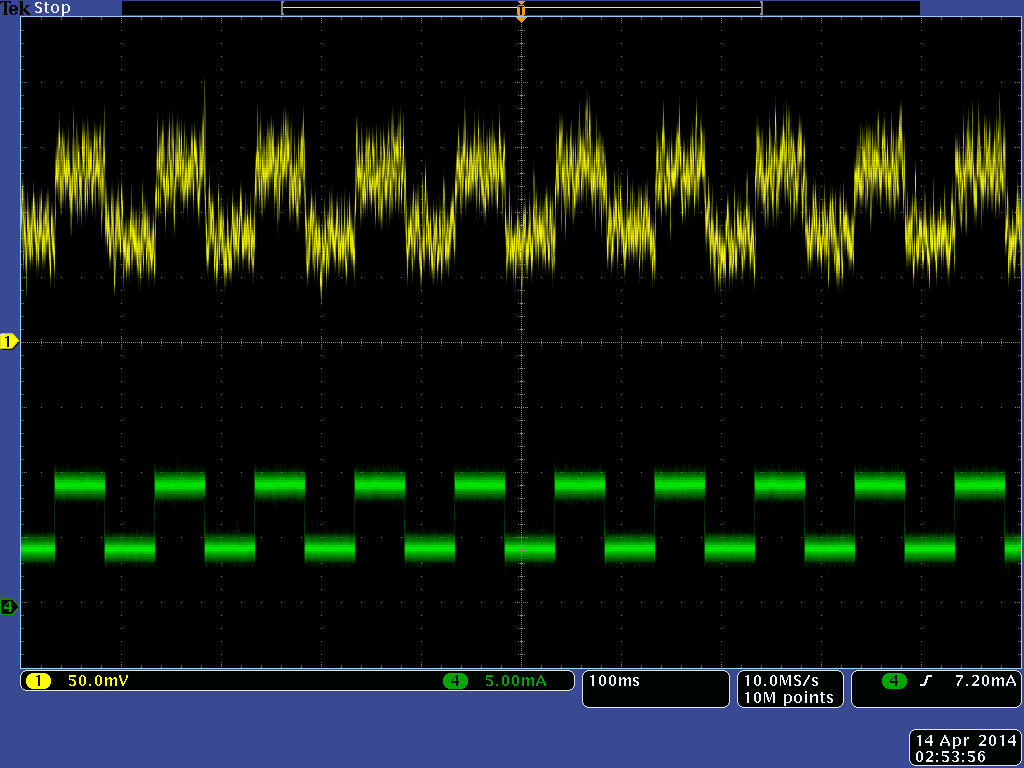

▼5mAと10mAのトグル
・ゲイン=5000(4.99kΩ, 1Ω)
・黄色：LTC6102の出力
・緑色：実際の電流波形(電流プローブ利用)
5mAの変動が50mVの電圧振幅として観測されます。
※シャント抵抗2mΩでこの波形を観測するのは厳しいですが、DMMなどで静電流を見るのであれば実用的です。こちらもご覧ください。
■DMMでの電流観測
http://strawberry-linux.com/support/12056/1636976
|
