 抵抗のカラーコードがわかりにくいのですが
2013-09-30更新
<<前のFAQ
| 次のFAQ>>
|
付属の抵抗は0.5%品で帯の数が多いものになっています。
地の色がもともと水色で、抵抗自体が小さいため、帯が細く見にくくなる原因になっております。0.5%品なので最後の５番目の帯が［緑］になります。緑の方向から抵抗値を読まないようにしてください。抵抗はテーピングされたものをカットしています。同じテープにくっついているものはすべて同じ抵抗値です。
次のように区別してください。カーボン抵抗のように地の色がアイボリーだと分かりやすいのですが、水色なので正常な色覚でも色の判別がしにくくなっています。
次の色の区別がつきにくいですからよーーーーく見てください。
●金と銀
●茶と赤と黒
●黄と白と灰
の組み合わせは暗がりでは区別ができません。蛍光灯の直下で見てください。

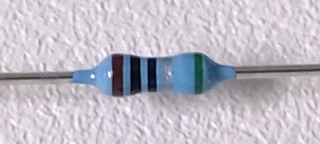

 １．００Ω 茶黒黒銀緑

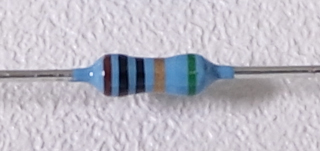

 １０．０Ω 茶黒黒金緑

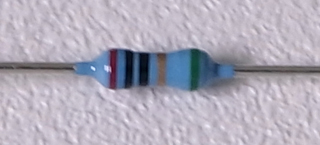

 ２０．０Ω 赤黒黒金緑

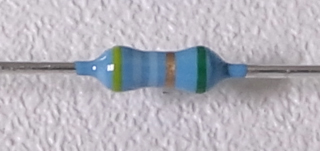

 ４９．９Ω 黄白白金緑

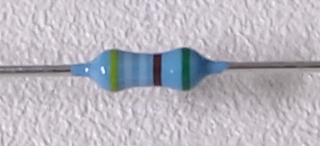

 ４．９９ｋΩ 黄白白茶緑

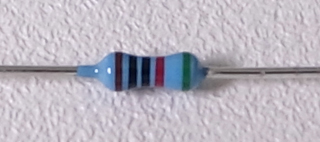

 １０．０ｋΩ 茶黒黒赤緑
回路の設計としては50Ω,5kΩという定数が必要になりますが、通常の抵抗の系列にありませんのでE96系列である49.9Ω, 4.99kΩという抵抗値になっています。50に比べて0.2%の違いですが、もともと抵抗の精度が0.5%ですのでほぼ誤差の範疇ということになります。
（製品の精度としてはシャント抵抗の±1%の誤差でほぼ決まります）
予備と実験ができるようにキットにはそれぞれ１０本ずつと多めに入れておりますが、間違えてハンダ付けしてしまったり、破損させてしまった場合はお問い合わせください。補修部品として提供できます。
|
