[#12039] LT3439 超ローノイズ絶縁DC-DCコンバータモジュール(+12V/-12V)
商品ページにジャンプ
|
 ノイズ測定データ
2013-09-15更新
<<前のFAQ
| 次のFAQ>>
|
実測のデータは下記のとおりです。
普通のオシロスコープではノイズが小さいので見ることができません。一般的に1mV/DIVが最大の感度であり、ノイズはそれよりも小さいからです。そこでx1000倍のローノイズプリアンプ(4nV/√Hz)を経由してからオシロスコープに接続して観測しています。
◆プラス側 +12V
・IN=5V, RL=150Ω(80mA)
・帯域は10MHz(BW=10MHz)
・プリアンプで1000倍していますが、オシロの表示は換算済みなので、画面で表示している通り、100uV/DIV(0.1mV/DIV)で正しいです。

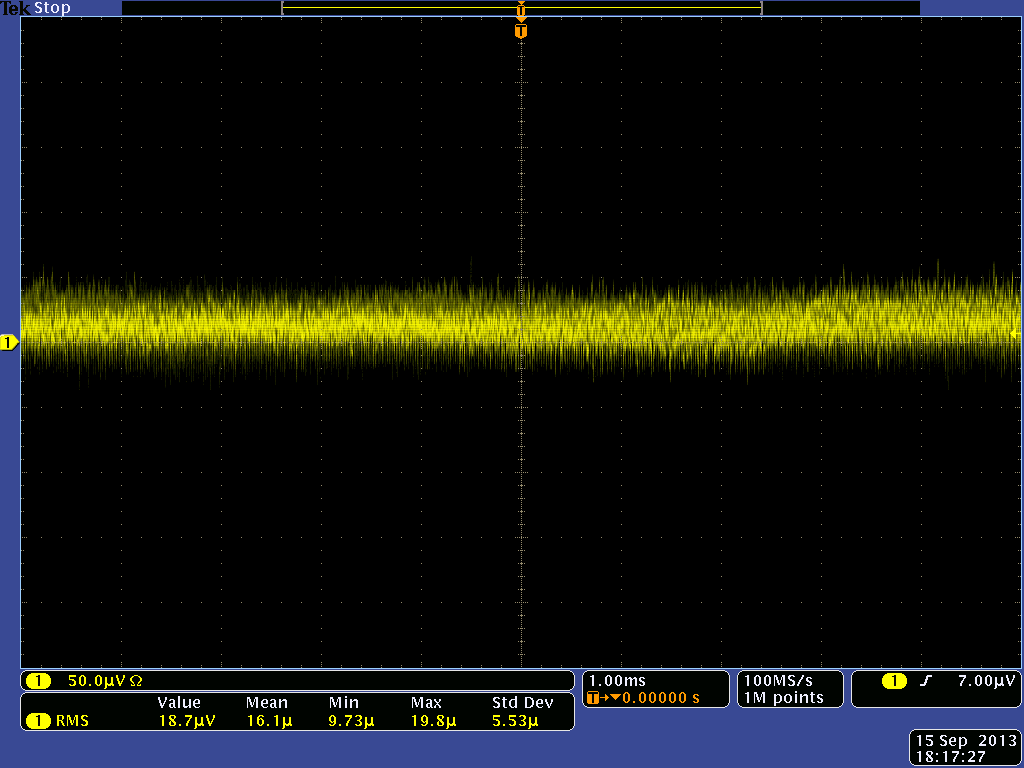

・最初の波形を10Hz〜100kHz帯域で制限すると下のようになり、リニアテクノロジーのデータシート(LT1761)とほぼ同じノイズレベルになります。データシートの測定帯域は10Hz〜100kHzです。
・１目盛りが50μVですからデータシートのとおりほぼ20μVrmsのノイズレベルになっています。
マイナス側の測定
◆-12V
・IN=5V, RL=150Ω(80mA)

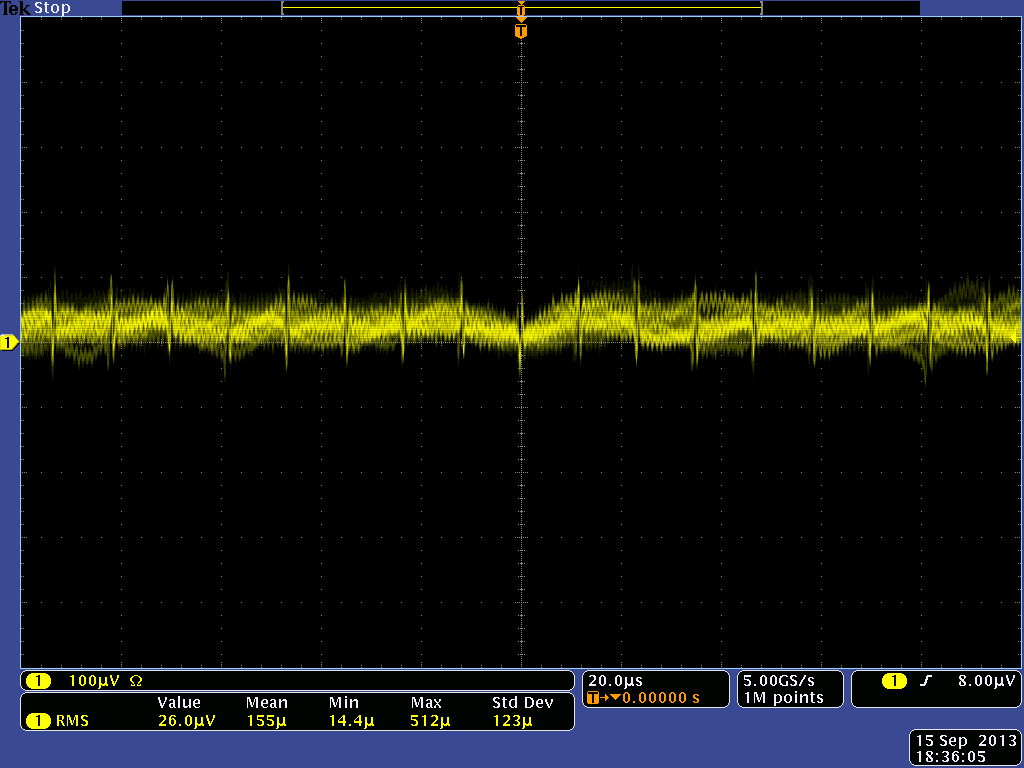

・BW=10MHz

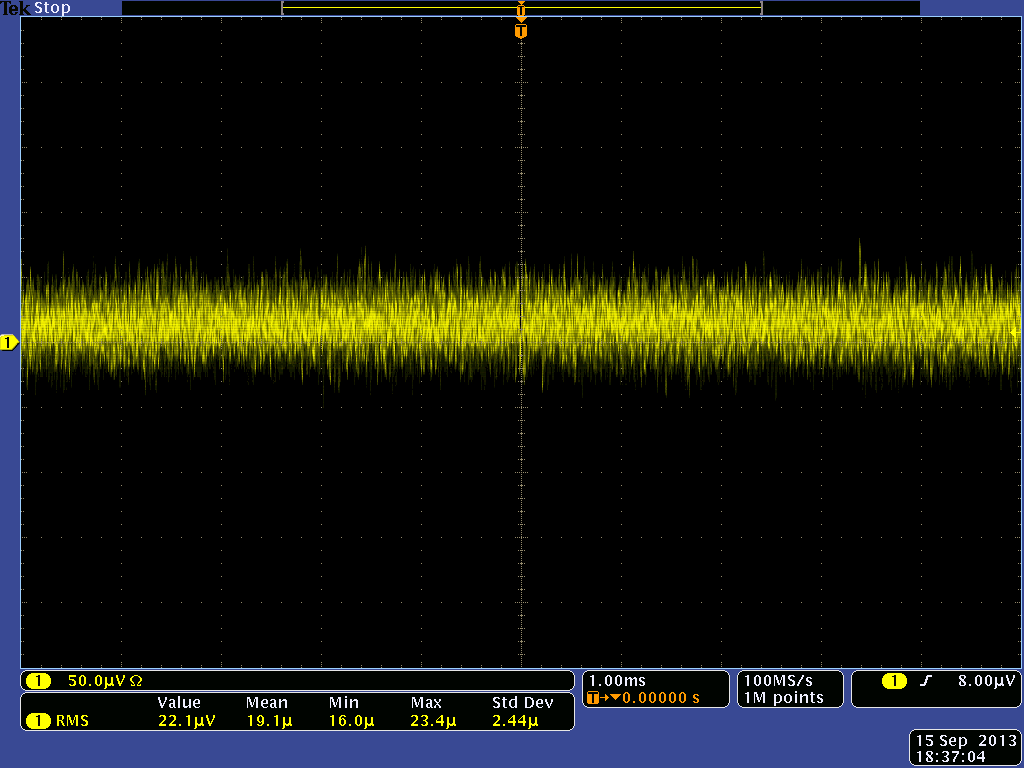

・BW=10Hz〜100kHz

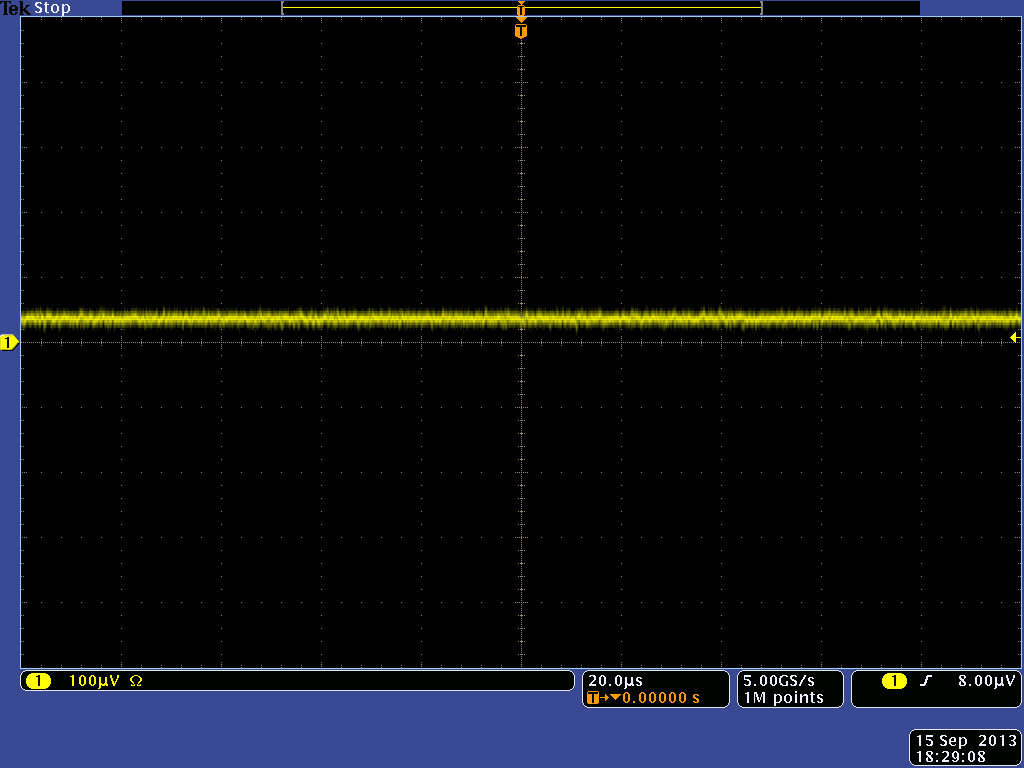

・測定した機器の入力をショートしたプリアンプ・オシロのノイズは次のとおりです。
●DC-DCコンバータ以外のノイズをシャットアウトするために次のように測定しなければなりません。
・DC-DCコンバータをお菓子の缶の中に入れる。（プリアンプがハイインピーダンスのため）
・負荷として電子負荷ではなく抵抗を直接接続する。
・同軸ケーブルを直接DC-DCコンバータに最短で接続する。
・その同軸ケーブルをローノイズプリアンプに接続する。
・インバータ式蛍光灯、電源トランスなどの周りのノイズ発生源を止める・十分離す。
|
