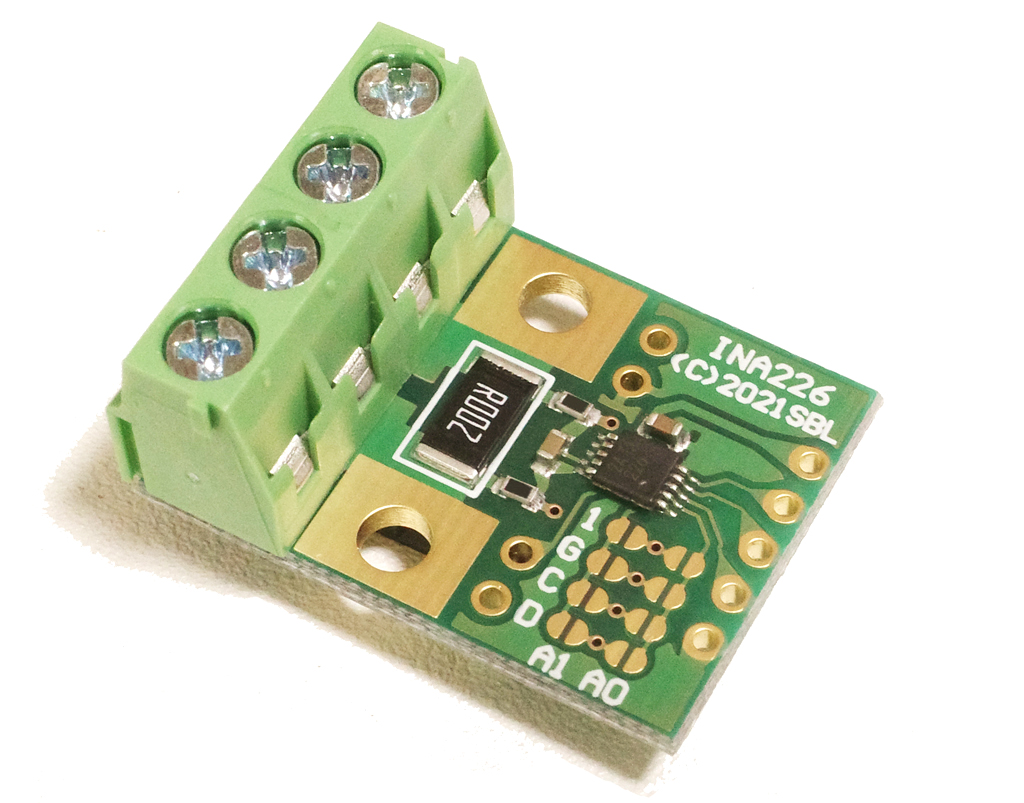

発売から12年【定番】I2C電流・電圧センサモジュール
■I2C接続で直流回路の電流・電圧・電力をモニターできる電力計モジュールです。今年で販売11年目になります。
■さらに精密に計測できるINA260[#11260],INA238[#12238]や20ビット INA228[#11228]もございます。
■TIのINA226を搭載しており、オフセット10μV, ゲイン誤差0.1%と高精度です。さらに精度が高いINA228[#11228], INA260[#11260]も発売しています。
■電流計の（シャント）抵抗は0.002Ωですから回路への影響は非常に小さく、配線ケーブルの抵抗に比べてたら無視できる大きさです。10アンペアからミリアンペアまでレンジ切り替えなしで測定でき0.002Ωですから、テスターのように電流レンジによって内部抵抗が大きくなったりしません。
■INA226は精度が高い電流シャント・モニタICで、16ビットのA/Dコンバータを内蔵しています。変換時間は最高140μsです。
■電圧は直流36Vまで、電流は双方向で±20Aまで測定できます。電流は双方向ですから充電池パックのような充電も放電もするシステムの監視に利用できます。
■電流センスはハイサイド・ローサイドどちらにも対応できます。
■高精度の電流センス抵抗を採用しています。低抵抗で高精度・温度係数が小さいものは受注生産で大変高く、どこのメーカーでも作れるものではありません。普通の抵抗は１円もしませんが、このような抵抗は数10〜数100倍もします。
●４線式になりますので２本は電圧測定、２本は電流測定に使います。テスト工具として使うならみの虫クリップを４色用意して使い分けると良いでしょう。誤接続に注意してください。抵抗値がほぼ０ですから、大電流により電源等が損傷します。
◆仕様
・電源電圧：3V〜5V
・インターフェース：I2C
・入力オフセット電圧：±10μV
・測定電圧：0〜DC36Vまで ※負電圧は測定できません。
・測定電流：-20Ａ〜+20Aまで ※双方向対応
→電流測定はハイサイド・ローサイドどちらからもセンスできます。
・精度：1%以下
・分解能：16ビット (電流：1.25mA, 電圧：1.25mV）
・消費電流：1mA以下
・サイズ：約26.7x20.4mm 重さ：2.03g
※測定回路とは絶縁されません。
・用途：
・電力計・電流計・電圧計
・太陽電池の発電量の監視
・LEDの電流測定
・ピーク電力・電流の記録、ロガー
・過負荷の警報、アラーム
・バッテリーパックの監視・保護
▼電流センサラインナップ (ビット数) 最大電流(測定分解能)
・[#11228] 20bit INA228 非絶縁70A(0.039mA/0.156mA)
・[#12238] 16bit INA238 非絶縁20A(0.625mA)
・[#11260] 16bit INA260 非絶縁20A(1.25mA)
・[この商品] 16bit INA226 非絶縁20A(1.25mA)
・[#12231] 16bit INA231 非絶縁20A(1.25mA)
・[#12947] 15bit LTC2947 非絶縁30A(3mA)
・[#12226] 16bit INA226PRC 非絶縁3.2A(0.1mA)
・[#11226] 16bit INA226iso 絶縁20A(1.25mA)
・[#10226] 16bit INA226PRCiso 絶縁3.2A(0.1mA)
・[#14228] 20bit INA228iso-0.8 絶縁0.8A(390nA/1.56μA)
・[#13228] 20bit INA228iso-8 絶縁8A(3.9μA/15.6μA)
・[#12228] 20bit INA228iso-20 絶縁20A(0.039mA/0.156mA)
・[#13226] 16bit INA226iso-100 絶縁100A(3.33mA)
・[#14226] 16bit INA226iso-250 絶縁250A(8.33mA)
・[#15226] 16bit INA226iso-1000 絶縁1000A(33.33mA)
・[#12056] アナログ LTC6102HV-25 非絶縁25A
・[#12057] アナログ LTC6102HV-5 非絶縁5A
・[#12058] アナログ LTC6102HV-0.5 非絶縁0.5A
・[#49918] アナログ MAX49918 非絶縁〜20A
・[#49925] アナログ MAX49925 非絶縁〜20A
