[#12031] INA226 I2Cディジタル電流・電圧・電力計モジュール(20Aタイプ)
商品ページにジャンプ

大電流測定について（サーモグラフィー画像あり） 2012-10-26更新 <<前のFAQ | 次のFAQ>>

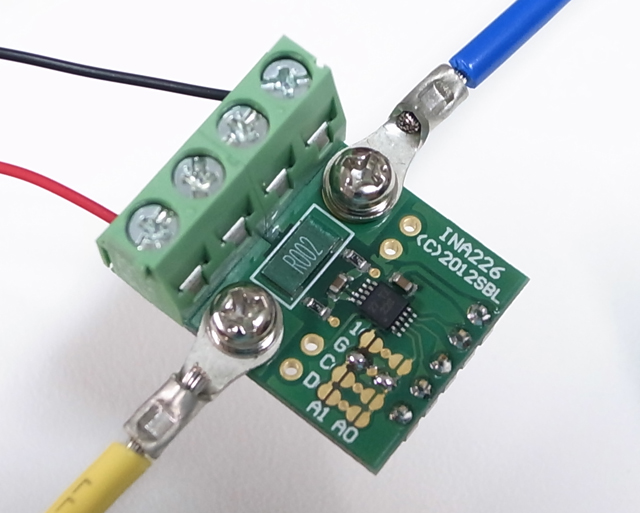

キットでは端子台を経由して電流測定するようになっておりますが、大電流でお使いになる場合はシャント抵抗横の穴に直接ねじ止めしたほうが全体の抵抗値を下げることができます。この場合示す測定値が少し上がって（＋１％～１．５％くらい）しまいますが、空いた端子台の方(ISENSE+, ISENSE-)に調整用の分流抵抗（０．１Ω前後要調整）を入れること抵抗値を下げて調整していただくことができます。

●２０Ａ流しての実験

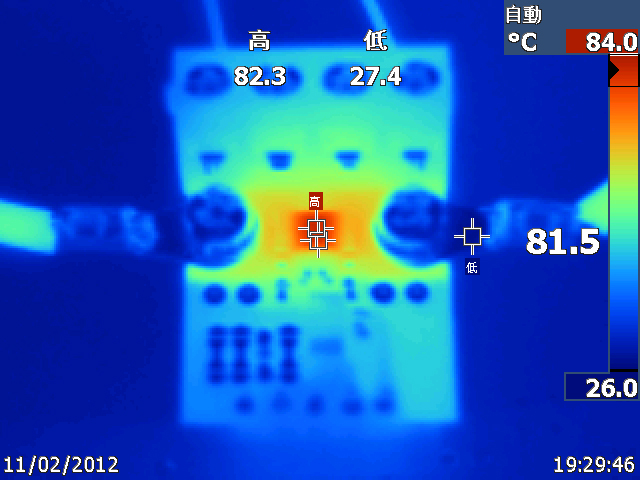

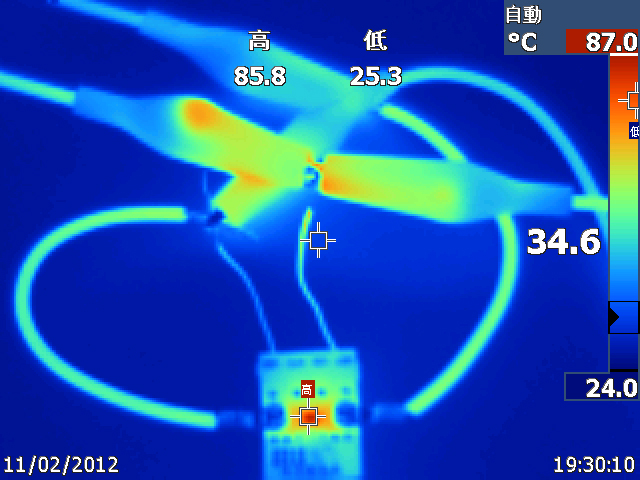

・サーモグラフィの画像(Ta=24℃)
※20A^2*0.002=0.8Wです。10Aだとこれの1/4の発熱になります。
※電子負荷では20.00Aを示しています。INA226の指示値は20.28A位でした。

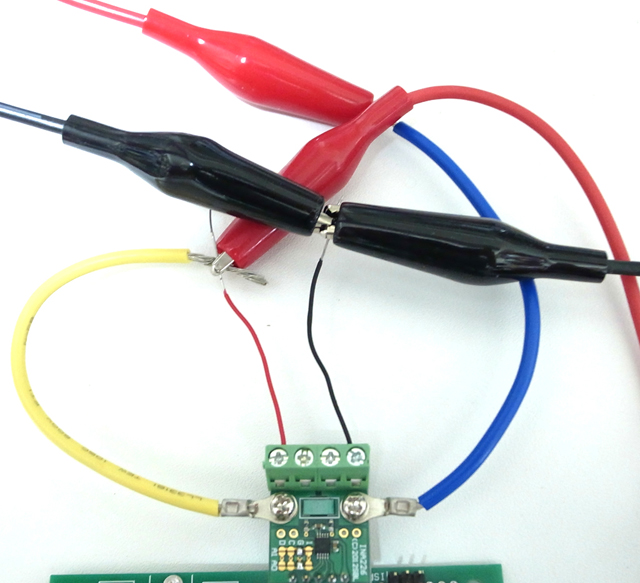

・配線の全景
（適当に配線していますのであまりおすすめしません。クリップが溶けそうです）
