絶縁タイプのINA228電流センサ
■半導体不足の影響で量産が遅れておりましたが、20ビットの絶縁電流計測モジュール INA228iso を発売いたします。

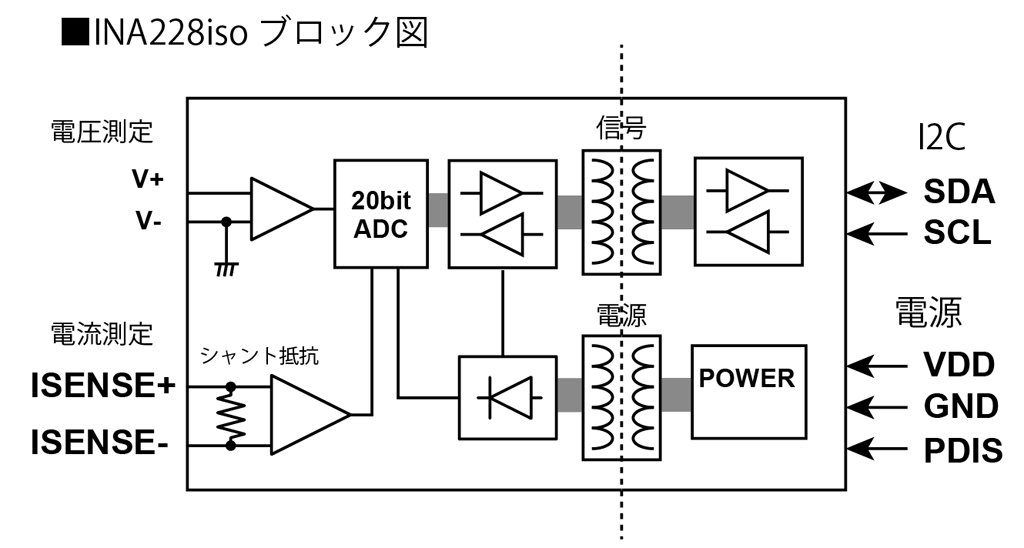

■すでに販売しておりますINA228電流センサ[#11228]を絶縁型にしたものです。INA228にI2CアイソレータADM3260[#23260]を組み合わせ、電流・電圧を絶縁して計測できます。
■電気自動車などの異種電圧、多ch大電流観測、インバータ、無停電電源などに最適です。
■アナログアイソレーションアンプではありませんから、リニアリティもばっちりです。
■測定電流・電圧範囲は当社INA228モジュール[#11228]と共通です。
※ALERTピンは絶縁できないのでご注意ください。
■INA228isoはシャント抵抗違いで3種類ご用意しました。1桁変わると分解能、測定範囲も1桁変わります。
・[この商品] INA228iso-20 最大±20Aまで(2mΩ)
・[#13228] INA228iso-8 最大±8Aまで(20mΩ)
・[#14228] INA228iso-0.8 最大±0.8Aまで(0.2Ω)
◆仕様
・電源電圧:3.3V〜5V
・インターフェース:I2C
・絶縁能力:2500Vrms
・電気的性能はINA228モジュール[#11228]と共通です。絶縁性能はINA226iso[#11226]と同一です。
・サイズ:約36.7x20.4mm 厚み:約4.5mm(5ピンのピン端子、緑の端子台は含まない)
・ALERTピンは絶縁されません。
◆INA228iso-20のスペック
・測定電流:-20A〜+20A ※双方向対応
・測定電圧:0〜DC85Vまで
・精度:2%以下 ※キャリブレーション後
・分解能:20ビット (電流:0.039mA/0.156mA, 電圧:0.195mV)
▼電流センサラインナップ (ビット数) 最大電流(測定分解能)
・[#11228] 20bit INA228 非絶縁70A(0.039mA/0.156mA)
・[#12238] 16bit INA238 非絶縁20A(0.625mA)
・[#11260] 16bit INA260 非絶縁20A(1.25mA)
・[#12031] 16bit INA226 非絶縁20A(1.25mA)
・[#12231] 16bit INA231 非絶縁20A(1.25mA)
・[#12947] 15bit LTC2947 非絶縁30A(3mA)
・[#12226] 16bit INA226PRC 非絶縁3.2A(0.1mA)
・[#11226] 16bit INA226iso 絶縁20A(1.25mA)
・[#10226] 16bit INA226PRCiso 絶縁3.2A(0.1mA)
・[#14228] 20bit INA228iso-0.8 絶縁0.8A(390nA/1.56μA)
・[#13228] 20bit INA228iso-8 絶縁8A(3.9μA/15.6μA)
・[この商品] 20bit INA228iso-20 絶縁20A(0.039mA/0.156mA)
・[#13226] 16bit INA226iso-100 絶縁100A(3.33mA)
・[#14226] 16bit INA226iso-250 絶縁250A(8.33mA)
・[#15226] 16bit INA226iso-1000 絶縁1000A(33.33mA)
・[#12056] アナログ LTC6102HV-25 非絶縁25A
・[#12057] アナログ LTC6102HV-5 非絶縁5A
・[#12058] アナログ LTC6102HV-0.5 非絶縁0.5A
