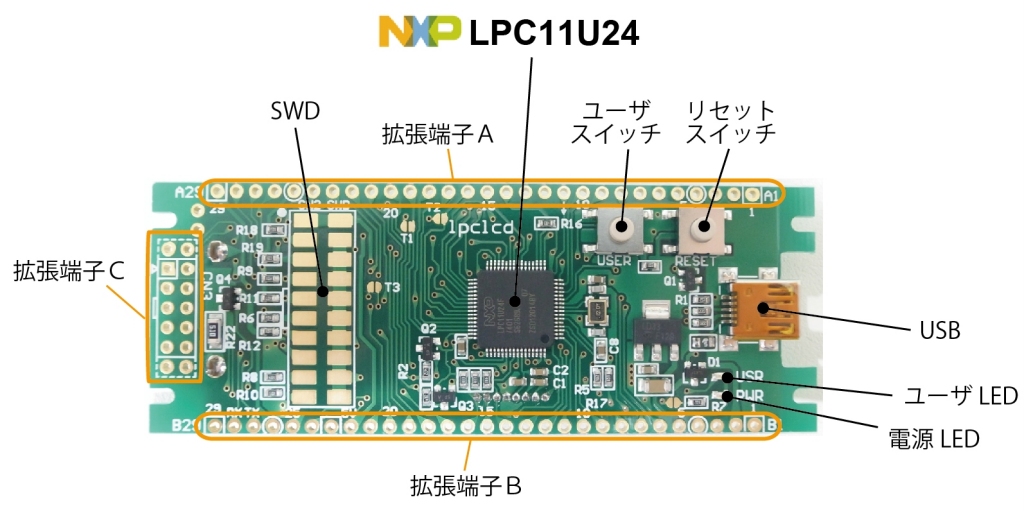

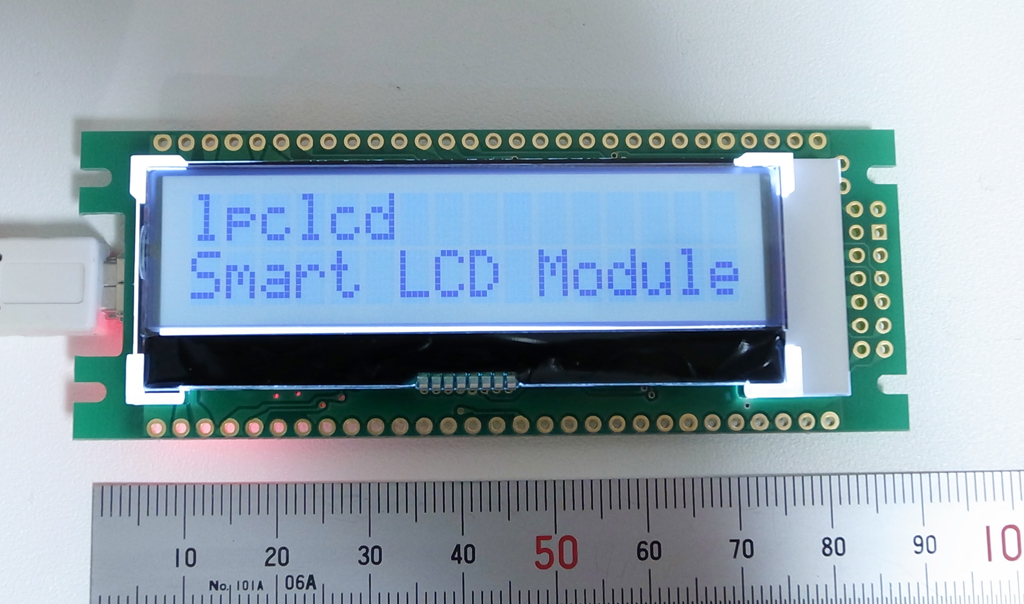

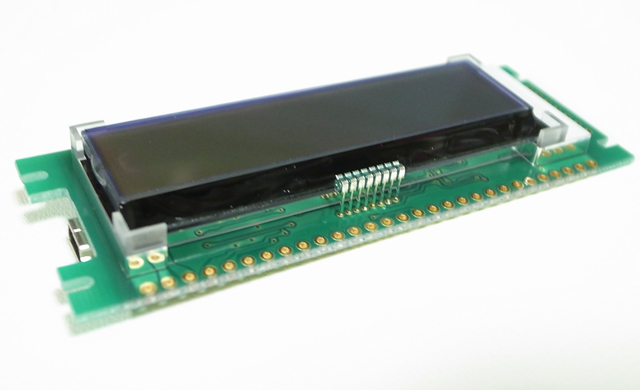

●オンライン注文 注文番号[12014] lpclcd USBマイコン内蔵I2C液晶モジュール(16x2行)  メーカー希望価格：オープンプライス 直販価格 (税込価格) 1個 2,420円 (内訳 本体2,200＋税220円) 数量 個  注文の個数を入力してください。  こちらもお勧め ￥105. [税込] 注文番号：#94680 Ｌアングル８０Ｐピンヘッダ（２列×４０） (JTAGの端子に使用します。切断して20ピンにします) ￥66. [税込] 注文番号：#94229 29P ピンフレーム（１列×２９） (この商品用の２９ピンタイプ) ￥2,310. [税込] 注文番号：#12045 LPCcappuccino(LPCカプチーノ) LPCcappuccino/LPC11U37 ￥1,100. [税込] 注文番号：#27102 SPIグラフィック液晶モジュール１０２ｘ６４（濃紺） DOGS102N-6 I2C液晶 + マイコン + USB = lpclcd ■液晶モジュールとマイコンを１つのボードに組み込んだスマート液晶モジュール 　【lpclcd】(エルピーシー・エルシーディー)です。 ■見た目は普通のキャラクタ液晶なのですが、裏面にはNXPのCortex-M0マイコンを搭載していてプログラムを走らせることができます。さらにUSBも内蔵しているのでプログラムの書き込みとユーザアプリの通信用としてご利用いただけます。 ■CPUのすべてのI/Oピンを外周に引き出しているのでI2Cのセンサ, SPIのセンサ, アナログ出力のセンサといったセンサ関係・モータ駆動関係を接続することで、単独で表示器兼マイクロコントローラとして使うことができます。 ■市販の液晶モジュールを買ってきて、自社でプリント基板を起こし、部品を調達して２段重ねの基板を組み立てる手間を考えると、この製品は簡単です。ちょっとした制御と通信と表示くらいならこれで十分です。窓をくりぬいてケースに入れればそのまま商用製品としてご利用いただけます。入力は5Vトレラントになっています。 ■NXPのCortex-M0マイコンを採用していますから、コスト的ににもスピード的にも開発環境の整備からしても有利です。 ■鉛フリー・RoHS対応(ただし付属の糸ハンダのみ有鉛)で５０００個以上も供給可能です。法人向けにもお勧めします。 ※こちらは液晶のみお客様の方でハンダ付けしていただく商品となっております。 ※USBケーブルは別売　※JTAG(SWD)端子 #94680は別売りです。JTAG端子がなくてもUSBからプログラムの書き込みができます。 ●おすすめポイント 　◎パソコンと接続するだけでUSBメモリとして認識するので、エンドユーザ自身に操作してもらいプログラムをアップデートできる。 　◎この液晶だけでいろいろなコントローラとして利用が可能 　◎外形・形状は市販の液晶に近いので同じ構造での量産製品への組み込みが容易 　◎マイコンはNXPのCortex-M0で供給・技術資料の面で安心 　◎実績が高いI2C液晶なので扱いやすい 　◎USBコネクタ付でケーブルを差し込むだけでプログラムを書き換えできる。USB通信系のアプリもOK 　◎白色バックライト付でマイコンからON/OFF制御可能 　◎マイコンのI/Oピンが引き出されているので拡張しやすい、ブレッドボードに差し込むことも可能 　◎3.3V動作 3.3V I/OでArduinoの5V系と比べると接続できるデバイスが多い ◆仕様 　・液晶：16x2行 I2C液晶(LPC11U24と接続済み) 　・液晶バックライト：白LEDバックライト内蔵 　・CPU: LPC11U24 　・基板サイズ：89x33ｍｍ　・液晶表示エリア：61x15mm 　・電源：USBあるいは外部電源4V〜12V 　・USBコネクタはミニBタイプです。 　・MADE IN JAPAN（基板・組み立ては国内です） 　・拡張端子：基板上部と下部の合計58ピンと14ピン ◆商品内容 　・lpclcd基板x1枚 　・I2C液晶x1個 　・ピンヘッダx2本 　・糸ハンダx少々 ◆搭載マイコンLPC11U24の仕様 　・ARM Cortex-M0 32bitコア　パッケージ64ピンQFP 　・最大50MHz動作 　・フラッシュ：32Kバイト 　・RAM：8Kバイト+USB用RAM 2KBバイト 　・データ用EEPROM：4Kバイト 　・GPIO：最大54本 　・周辺機能： 　　USBインターフェース 12Mbpsフルスピード 　　I2C x 1ch, SPI x 2ch, USART x 1ch, 10ビットADC x 8ch, 16ビットタイマ x 2, 32ビットタイマ x 2 ※在庫５０００セット以上ございます。 ●参考URL http://www.nxp-lpc.com/lpc_micon/cortex-m0/lpc11u00/ (NXP LPCマイコン日本語ページ) ●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)  lpclcd説明書 (1,266kバイト) 2015年 04月 15日  LPC11U24ハードウェアマニュアル[英語] (1,219kバイト) 2013年 05月 07日  LPC11U24プログラミングマニュアル[英語] (4,283kバイト) 2013年 05月 07日  lpclcdサンプルプログラム for LPCXpresso (204kバイト) 2013年 05月 08日  回路図 (29kバイト) 2018年 01月 21日  寸法図 (77kバイト) 2013年 07月 11日 ●この商品のよくある質問と補足説明   USBメモリとして認識しなくなる 2013-11-12更新   説明書ピン配置の記載ミス 2013-07-11更新   拡張端子Ｃは何に使うのですか？ 2013-05-27更新   電源電圧は何Vですか？ 2013-05-27更新   サンプルプログラムについて 2013-05-08更新   使い方あれこれ（準備中) 2013-05-08更新   JTAG(SWD)を接続すると拡張端子で使えなくなるポートはありますか？ 2013-05-08更新   リセット時・プログラム実行中I/OポートがHになります。 2013-05-08更新   I2Cの通信に失敗します。 2013-05-08更新   拡張端子の5V出力がでません。 2013-05-08更新   lpclcdにつながる周辺機器はありますか？ 2013-05-08更新   開発環境はどうなるのですか？ 2013-05-08更新   A/Dコンバータの値がおかしい 2013-05-07更新   外周の穴径を教えてください。 2013-05-07更新   手持ちのJTAGデバッガで接続しましたが認識しません。 2013-05-07更新   【法人向け】組み立てについて 2013-05-07更新   プログラムを転送しましたがプログラムが動作せず、USBメモリになってしまいます。 2013-05-07更新   バックライトなしモデルはありますか？ 2013-05-07更新   JTAG端子は付属していないのですか？ 2013-05-07更新   マイコン内蔵I2C液晶lpclcdをリリースします。 2013-05-07更新   こんな方にお勧めします。 2013-05-06更新   液晶の表示エリアはどのくらいですか？ 2013-05-04更新   USBストレージとしてプログラムを書き込む方法のほかにJTAGで書き込むことはできますか？ 2013-04-16更新   自社製品として使いたいのですがUSBベンダーIDを取得する必要はありますか？ 2013-01-31更新   Windowsのエクスプローラからファイルを削除するとチップイレースしたことになりますか？ 2013-01-04更新   自社製品に組み込む場合について 2013-01-03更新   他社マイコン内蔵液晶との比較 2012-12-31更新   ブートローダーはJTAGなどの書き込みを行うと消えますか？ 2012-12-31更新   外部に当社I2C液晶を接続することはできますか？ 2012-12-31更新   作成したファームウェアが書き込めません。 2012-12-27更新   ディスクドライブのボリュームラベルCRP DISABLDとは何？ 2012-12-27更新   最初ディスクドライブとして認識していましたが、認識しなくなりました。 2012-12-27更新   寸法を教えてください。 2012-12-21更新   プログラムはどのようにして書き込みますか？ 2012-12-21更新
