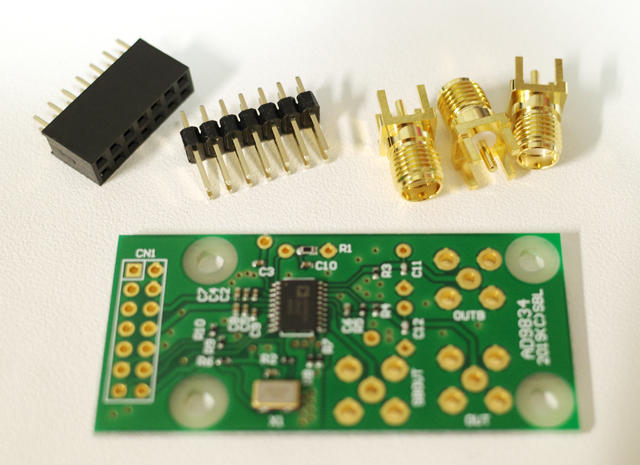

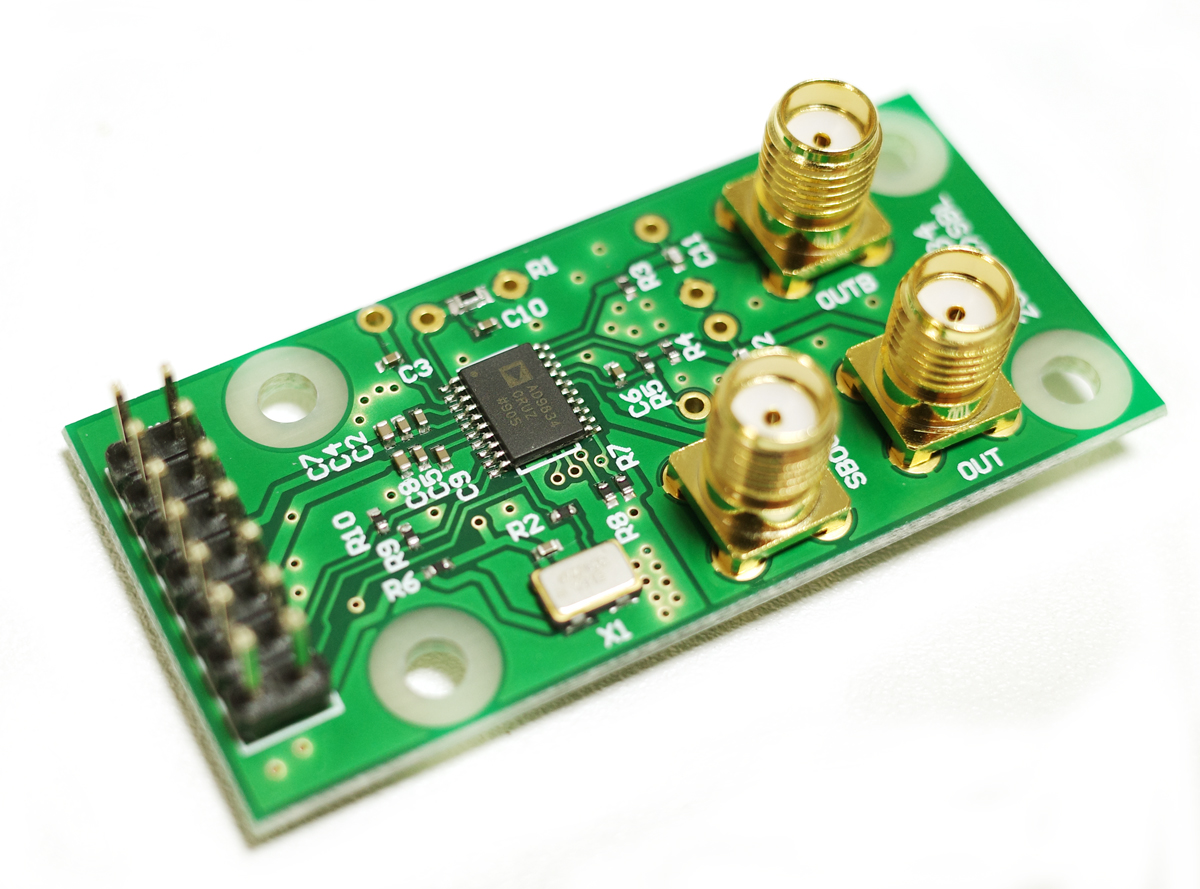

●オンライン注文 注文番号[57090] AD9834 小型DDSモジュールキット  メーカー希望価格：オープンプライス 直販価格 (税込価格) 1台 2,618円 (内訳 本体2,380＋税238円) 数量 台  注文の個数を入力してください。  こちらもお勧め ￥990. [税込] (セット割引あり) 注文番号：#15351 Si5351A I2Cクロックジェネレータモジュール Si5351A ￥1,188. [税込] 注文番号：#13641 CA-IS3641 SPIアイソレータモジュール(絶縁+電源) CA-IS3641HW シンプルなDDSモジュール ■アナデバの手ごろなDDS AD9834をモジュールにしたものです。 ■特注の67.108864MHz(226Hz)水晶搭載により0.25Hzステップで0Hzから33MHzまでの周波数を発生させることができるようになっています。 ■周波数コントロールはSPI通信で行えますから、PICやAVR(arduino)などで簡単に扱えます。 ■出力バッファ・フィルタは用途に応じてお客様が製作できるよう省略して小さく(53x26mm)安価にしました。 ■出力はSMAになっており、コネクタも３個付属しています。インターフェース端子は２列の１４ピンコネクタになっていますので、扱いやすいです。 ■細かい部品はハンダ付け済みで、コネクタ・入出力端子をハンダ付けするだけでお使いいただけます。 ●AD9834は以前からあるデバイスですので、たくさんの製作例がネットにあります。ハンダ付けもしやすいためユニバーサル基板で製作も多いですが高周波ですので専用基板で使用をお勧めしています。また特注の67MHzのオシレータにより周波数設定がしやすくなっており、SMAコネクタもキットに含んだ価格になっています。 ◆仕様 　・DDS: AD9834 (アナログデバイセズ) 　・出力波形：サイン波　※三角波と方形波も出力可能 　・電源：5V±0.5V 　・原発振：67.108864MHz (2^26 Hz) 　・出力：OUT(正相), OUTB(逆相),SBOUT(方形波出力） 　・インターフェース：SPI(5V I/O) 　・出力振幅：0.6Vp-p　※抵抗の交換で調整可能 　・基板サイズ：５３ｘ２６ｍｍ 　・SMAコネクタ３個付　※コネクタはハンダ付けされていません。写真３枚目参照 　・日本製 MADE IN JAPAN RoHS対応 ◆内容品 　・DDS基板　(AD9834・67MHzオシレータ・CR部品ハンダ付け済み) 　・コネクタ(SMA-Jx3個)　※入出力端子はハンダ付けされていません。 　・14ピン端子(オス・メス) ※出力バッファアンプ・フィルタ回路は入っておりません。必要に応じてお客様側で製作してください。 ※AD9834は3Vで動作可能ですが、67Mのオシレータは5V品のため5V動作仕様となっております。 ●応用例：ソフトウェアラジオ，簡易SG，L/Cメーターなどの発振源にいかがでしょうか？ ●大量在庫品ですのでアマチュア無線関係、法人向けの需要にも答えられます。数１００台レベルで継続して供給が可能です。 ●参考URL https://www.analog.com/jp/products/ad9834.html ●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)  AD9834モジュール説明書R2 (624kバイト) 2019年 08月 22日  AD9834日本語データシート (574kバイト) 2006年 09月 28日  AD9834 Datasheet (545kバイト) 2019年 06月 06日 ●この商品のよくある質問と補足説明   搭載されているAD9834はBランク品でこれでは50MHzまでしか保証されないのでは？ 2023-06-04更新   [PCN] 搭載DDSのランク変更 2023-06-04更新   オシレータを交換して使用しておりますがRev.2ではサイズが変わりできなくなりました。 2019-08-24更新   [PCN] 改版されたRev.2を販売開始しました。 2019-08-22更新   基板の改版を行います。 2019-05-25更新   通信のロジックレベルは何Vですか？ 2012-07-02更新   67.108864MHzのオシレータだけは販売していますか？ 2012-06-29更新   手っ取り早く出力を出すにはどうすればいいですか？ 2012-06-29更新   R1,R3,R4は何Ωですか？ 2012-06-29更新   出力段はどうなっていますか？ 2012-06-29更新   50Ωをドライブできますか？ 2012-05-27更新   出力レベルの調整はできますか？ 2012-05-23更新   バッテリー動作機器を作りたいです。スタンバイモードはありますか？ 2012-05-23更新   SPI接続はどのようにすればいいですか？ 2012-05-23更新   SBOUTをクロックとして使用するとジッタがあります。 2012-05-14更新   周波数カウンタに接続しても設定した周波数を表示しない 2012-05-14更新   周波数カウンタに接続すると波形がなまる、もう一方の出力が変化する。 2012-05-14更新   振幅は調整できますか？ 2012-05-14更新   最大動作周波数は？ 2012-05-14更新   周波数の精度は? 2012-05-14更新   周波数ステップは？ 2012-05-14更新   プログラムを組みましたがうまく動作しません。 2012-05-14更新   AD9834は逓倍回路を内蔵していますか？ 2012-05-14更新   3.3V動作はできますか？ 2012-05-14更新
