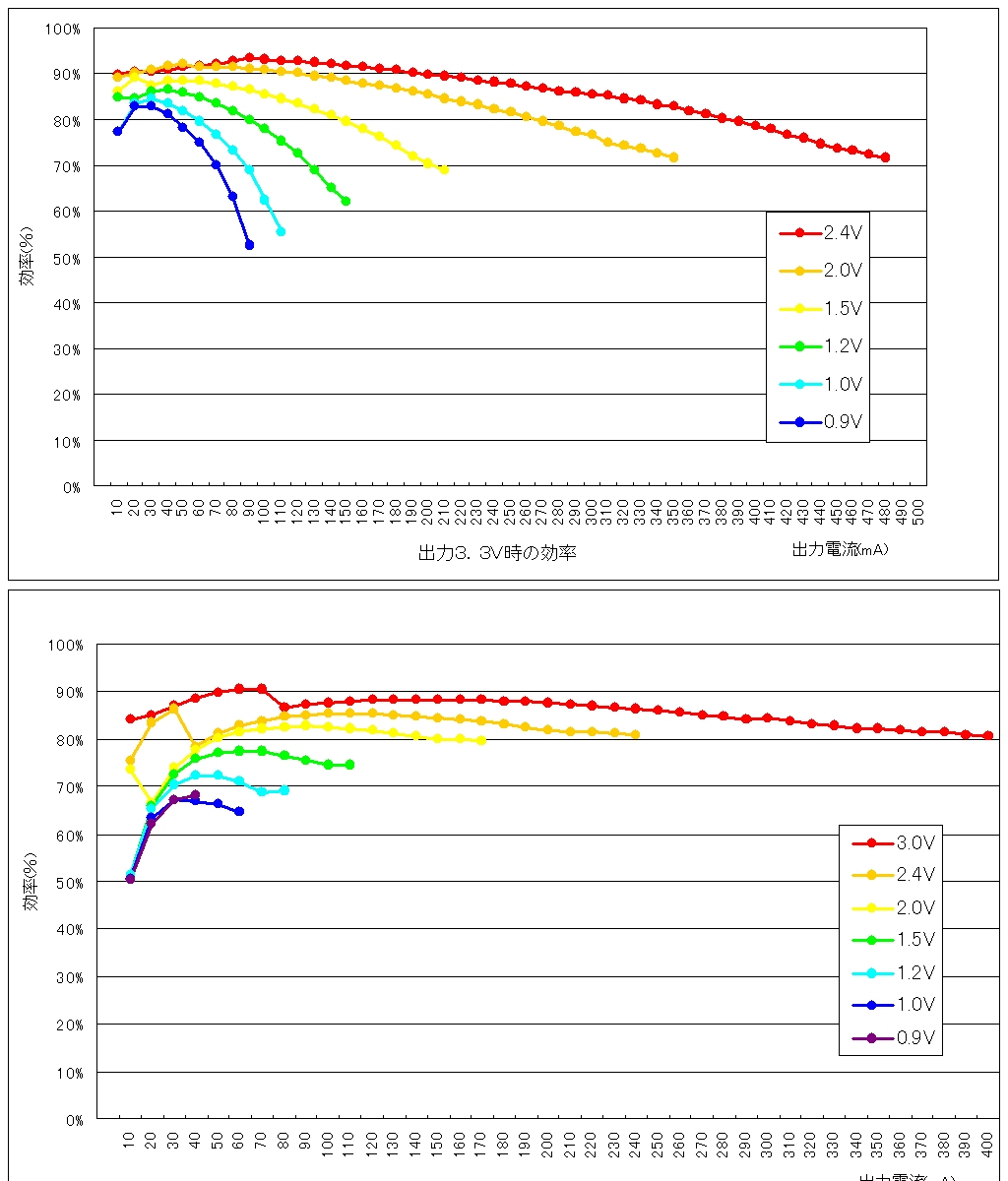

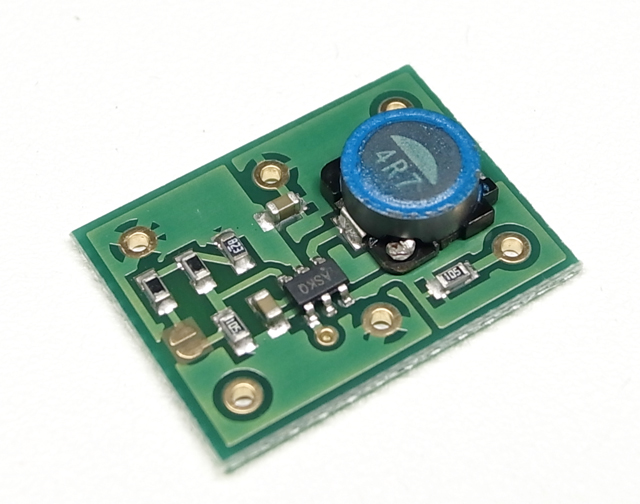

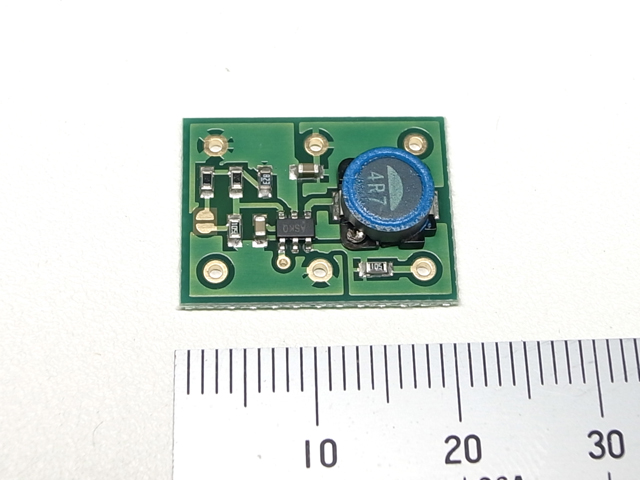

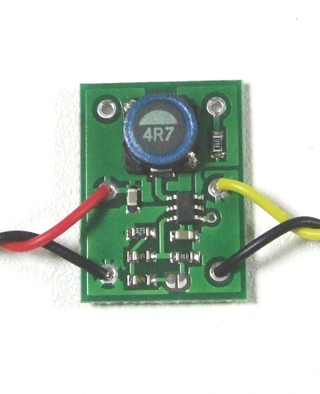

●オンライン注文 [12001] AS1322A 昇圧型DC-DCコンバータモジュール(3.3V/5V) メーカー希望価格：オープンプライス 直販価格 価格は税込み 1個 840円 数量 個  注文の個数を入力してください。  こちらもお勧め ￥945. 注文番号：#12010 TPS61200 超低電圧DC-DCコンバータモジュール(3.3V/5V) (さらに低電圧！0.3Vでも動作する高性能版) ￥987. 注文番号：#12017 LTC3108　0.02V超低電圧昇圧コンバータ (0.02V〜0.5V超低電圧DC-DC) ￥945. 注文番号：#12004 LM2735 昇圧型DC-DCコンバータモジュール(5V〜最大24V) (DC5V→DC9〜24Vの高電圧版もあります) ￥700. 注文番号：#27001 I2C低電圧キャラクタ液晶モジュール（１６ｘ２行） (3.3V低電圧動作液晶) ￥1,260. 注文番号：#27002 【大型】I2C低電圧キャラクタ液晶モジュール（１６ｘ２行） (こんなに大きい液晶モジュール) 電池１本から３．３Ｖ（５Ｖ）に昇圧できる効率が高いモジュール ■乾電池１本〜２本から３．３Ｖまたは５Ｖを得ることができる昇圧型ＤＣ／ＤＣコンバータモジュールです。 ■アルカリ電池やニッケル水素電池１本（２本）でマイコンの動作に必要な電圧を得られます。 ■電池の終始電圧を下回る約０．８５Ｖから動作しますので電池の容量を最大限に生かせます。 ■３．３Ｖ系ではARMなどに、５Ｖ系はPICなどのマイコン動作に最適です。 ■ポータブル機器・携帯型機器の開発にいかがでしょうか。電池スペースを削減でき、重量を軽くできます。 ■austriamicrosystems AS1322(AS1322A)を使用しています。 ■特にＧＰＳ・ＭＰ３・液晶・ロガー・無線などのポータブルアプリケーションに ◎同期整流タイプですので他社製品よりも損失が小さい（より電池が長持ちする）ＩＣです。 ◎負荷５０ｍＡ程度で効率９０％超、最大負荷時にやっと７０％台になる程度です。（入力１．５Ｖ/出力３．３Ｖ時） ◆概要 ・方式：ブーストコンバータ（昇圧専用） ・スイッチング周波数：１．２ＭＨｚ ・動作開始電圧：０．８５Ｖ〜 ・ドライバ：内蔵ＦＥＴ（リミット電流８５０ｍＡ） ・出力電圧：定電圧　３．３Ｖまたは５Ｖ（ジャンパーで切り替え） ・外部からの手動シャットダウン機能あり ・ＩＣ、コイルなどの部品は実装済です。 ・基板サイズ：１６ｍｍｘ２１ｍｍ　厚さ：４．５ｍｍ　薄型！ガラスエポキシ１ｍｍ基板採用 ・負荷電流が小さいときはＤＣ／ＤＣコンバータが自動シャットダウンし低消費電力になります。 ◆負荷電流の最大値（実測したものです）※電圧は±10%の許容範囲とします。最初から１００％の負荷が掛かった状態では立ち上がらない場合がありますので事前にご確認ください。 　◎出力３．３Ｖ 　　max１００ｍＡ 入力０．９Ｖ時 　　max１２０ｍＡ 入力１．０Ｖ時 　　max１６０ｍＡ 入力１．２Ｖ時　←NiCd電池１本の公称起電圧 　　max２２０ｍＡ 入力１．５Ｖ時　←アルカリ電池１本の公称起電力 　　max３８０ｍＡ 入力２．０Ｖ時 　　max４８０ｍＡ 入力２．４Ｖ時 　◎出力５．０Ｖ 　　max４０ｍＡ　入力０．９Ｖ時 　　max６０ｍＡ　入力１．０Ｖ時 　　max８０ｍＡ　入力１．２Ｖ時　←NiCd電池１本の公称起電圧 　　max１００ｍＡ　入力１．５Ｖ時　←アルカリ電池１本の公称起電力 　　max１６０ｍＡ　入力２．０Ｖ時 　　max２４０ｍＡ　入力２．４Ｖ時　←NiCd電池２本の公称起電圧 　　max４００ｍＡ　入力３．０Ｖ時　←アルカリ電池２本の公称起電力 ※出力３．３Ｖでお使いの場合は電池１本（約０．８Ｖ）から動作可能です。出力５．０Ｖでお使いの場合は電池２本（２．４〜３．０Ｖ）を推奨します。電池１本でも５．０Ｖを得ることができますが電流が少なくなります。 ※上記出力電流は定格電圧入力時です。入力電圧の低下（電池の終止電圧）により取り出せる電流が減ってきます。 ※必ず設定した出力電圧よりも低い入力電圧を入力してください。 ※出力電圧は安定化されていますが、出力電流により若干変動します。説明書参照 ※写真のリード線は撮影のためのもので商品には付属しません。 ◎大量在庫しております。何１００個でも販売いたします。 ●参考ＵＲＬ http://www.austriamicrosystems.com/03products/products_detail/AS1322/AS1322.htm ●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)  説明書 (約 414kバイト) 2008年 04月 15日  無負荷時消費電流 (約 67kバイト) 2008年 04月 25日  アプリケーションノート AN002[効率] (約 61kバイト) 2009年 04月 05日  ＩＣのデータシート (約 739kバイト) 2008年 03月 05日  寸法図 (約 4kバイト) 2009年 06月 27日 よくある質問  Ｑ. 出力リップルについて 2009-10-27更新
