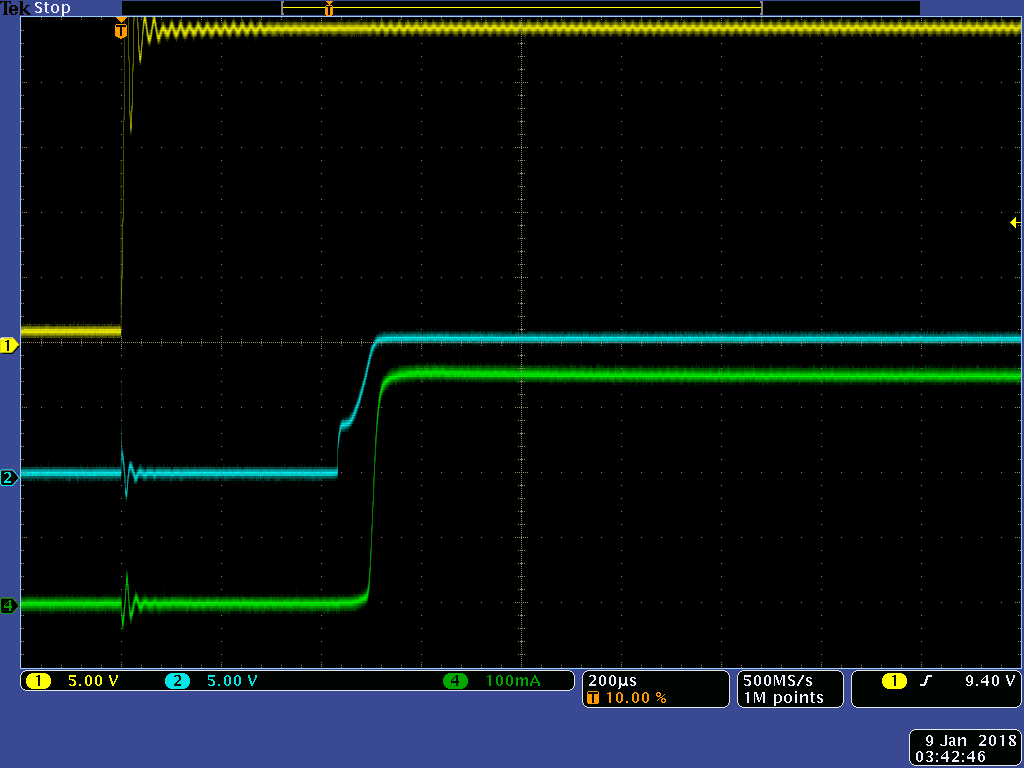

起動時の波形です。
▼VIN=24V, LED1=約10V, 350mA設定
・黄色：電源24V, 水色：LEDの両端電圧, 緑：LED電流
緑のライン；ごらんのようにきれいに立ち上がり350mAの定電流駆動になっているのがわかると思います。
●LEDの電圧が低くて正しく点灯できないときの波形
▼VIN=24V, LED1=約6.6V, 350mA設定
・黄色：電源24V, 水色：LEDの両端電圧, 緑：LED電流
・LEDに電流を流して点灯させようとしますが、VFが8Vに達しないので、LEDが異常と判断して出力をOFFにします。また一定時間の経過後にまた再点灯を試みるので、このようなパルス波形で点灯したような感じになります。ただし周期が4ms(=250Hz)と短いので人間には点滅しているように見えません。弱く点灯しているように見えます。
|
