[#13130] LTC3130 MPPC付600mA昇降圧DC-DCコンバータ(1.8V/3.3V/5.0V/12V)
商品ページにジャンプ

放熱は必要ですか？ 2017-12-24更新 <<前のFAQ | 次のFAQ>>

こちらの製品は２～３Ｗ程度（12V出力時は最大７Ｗ程度）の出力電力ですのでそんなに発熱はしません。常温で使うのであれば放熱が問題になることはほとんどないでしょう。

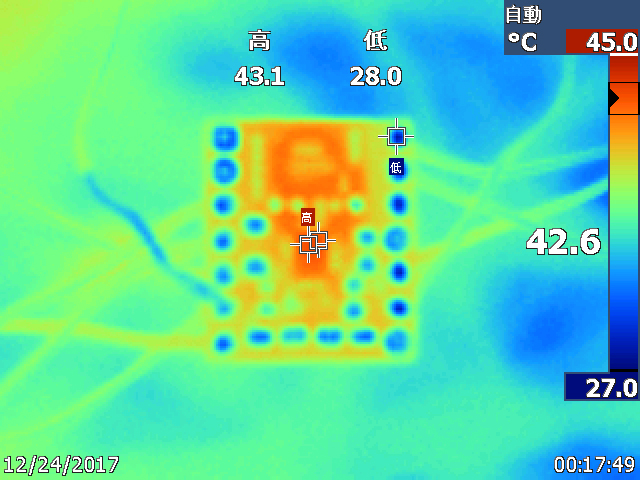

▼入力(INPUT)=12V, 出力(OUTPUT)=5V, 負荷(LOAD)=0.3Aでの温度分布　Ta=26℃
・このとき負荷(LOAD Power)=1.494W, 入力(INPUT)=1.680W 効率(efficiency)=88.9%
・基板そのままで測定
