[#12354] ADXL354C 超低ノイズ３軸加速度センサモジュール[2g, 8g]（アナログ出力）
商品ページにジャンプ

【ADXL354】実際の出力波形 2017-04-02更新 <<前のFAQ | 次のFAQ>>

アナログ出力のMMA7361LC[#12101]との比較です。ローノイズアンプなどを経由せずオシロスコープで直接観察しただけでもはっきり違いが出ます。ご覧のようにノイズが非常に小さいです。精密な振動測定、地震計などに有用な商品です。価格よりも性能重視の設計になっています。繊細なので周囲を歩く振動や電車・トラックなどの振動、電子機器のファンなどにも反応してしまいます。

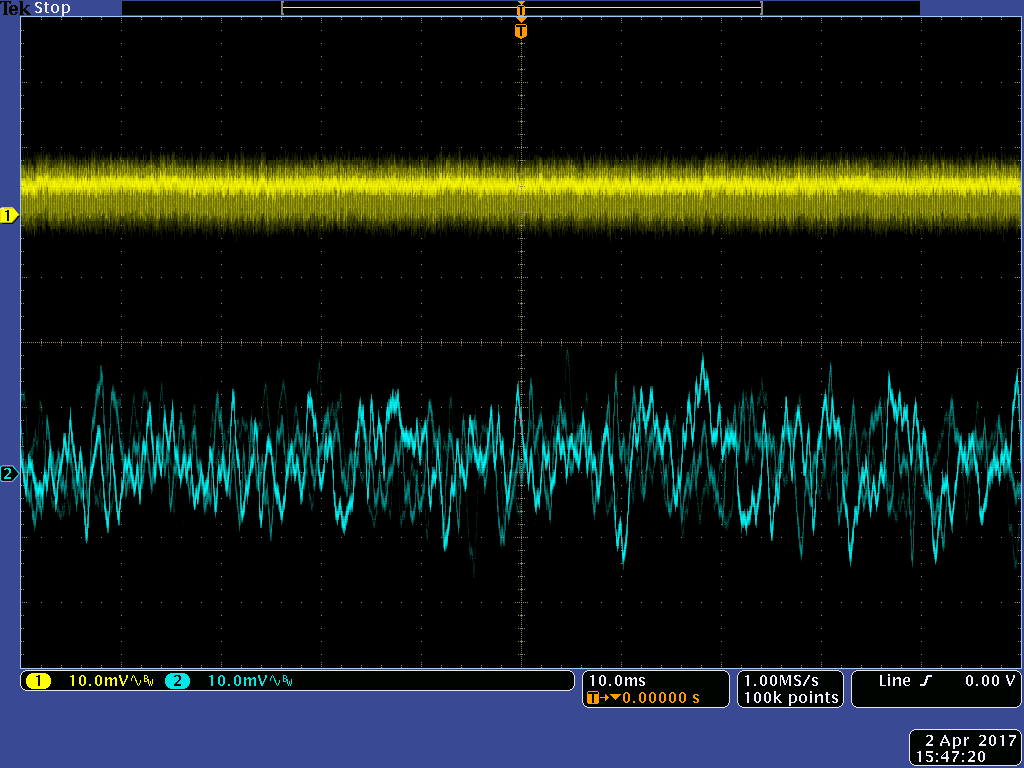

■ADXL354 vs MMA7361LC
・黄色：ADXL354　アナログ出力(2G設定)
・水色：MMA7361LC　アナログ出力(1.5G設定)
・LPF=1500Hz
・同一基板に両方のモジュールをハンダ付けし、机の上において振動がない状態で測定しています。（波形はX軸です）
●振動がほぼない状態ですから波形は静止するはずですが、水色のMMA7361LCは出力がふらついています。これがノイズです。同じ基板に取り付けていますので、２つのセンサが受ける振動も同じはずです。でもMMA7361LCのノイズはADXL354の10倍以上です。

測定レンジが1.5Gと2Gで厳密に条件は同じではありませんがこのくらいは違います。MMA7361LCはモジュール単独のBW=1500Hz, ADXL354は外付けフィルタなし(BW=約1500Hz)で共に測定帯域はほぼ同じです。LPFで帯域を狭めるともっともっとノイズレベルは下がります。逆に言えばフィルタなしのこれがもっとも応答帯域が広く、ノイズが多い状態の出力信号ともいえます。

●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)

ADXL354CモジュールRev.2説明書 (620kバイト) 2018年 03月 30日
ADXL354/5 Datasheet (1,519kバイト) 2017年 04月 02日
センサ・セレクションガイド (5,655kバイト) 2023年 06月 10日
