[#12060] TPS63060 可変型昇降圧DC-DCコンバータモジュール(2.5V〜8V) 商品ページにジャンプ

出力波形その（１） 2015-03-21更新     <<前のFAQ | 次のFAQ>>

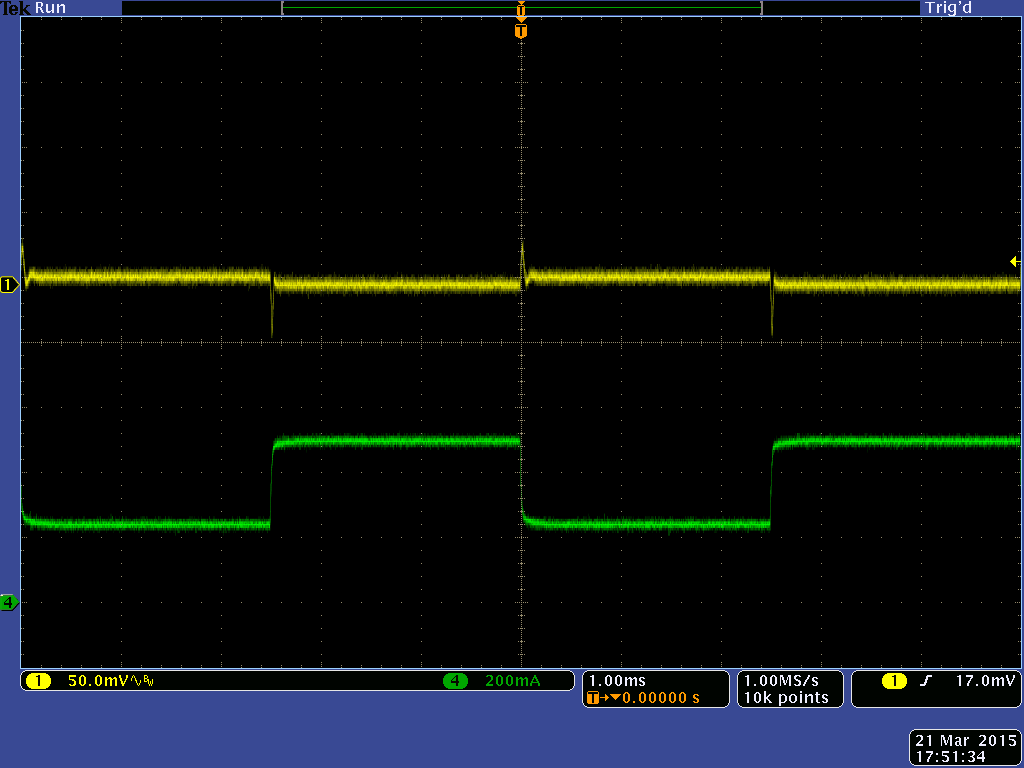

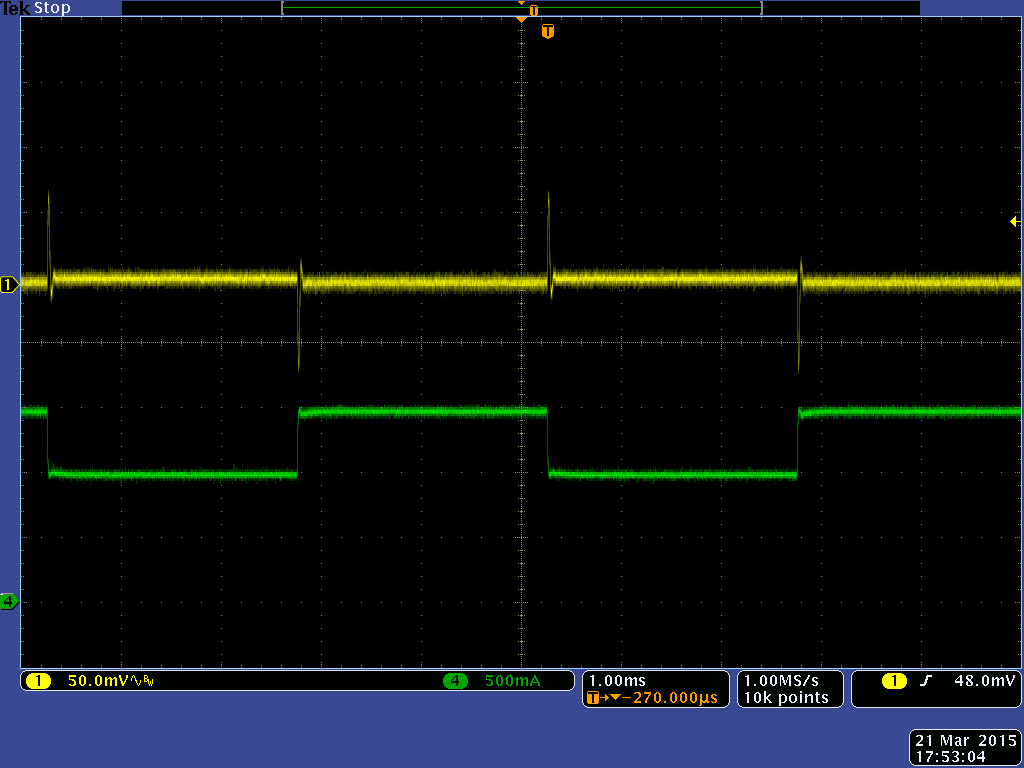

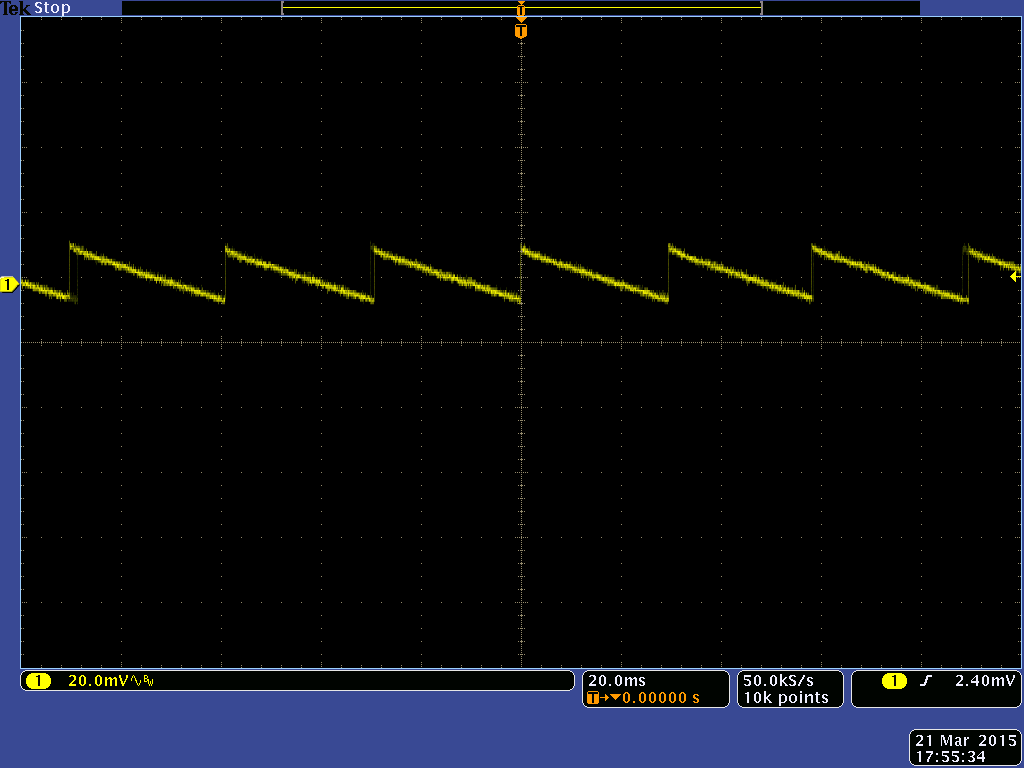

降圧動作時の出力波形を示します。 ▼入力12V, 出力5V, 負荷は250mA/500mAのトグル ・この程度ですとオーバー・アンダーシュートは大体50mV以下です。出力5Vの1/100以下ですから十分でしょう。 ▼入力12V, 出力5V, 負荷は1500mA/1000mAのトグル ▼入力12V, 出力5V, 無負荷, MODE=Low（省電力モード）の出力リップル ・このとき電源電流は約60μAです。 ▼入力12V, 出力5V, 無負荷, MODE=High（省電力モードＯＦＦ）の出力リップル ・このとき電源電流は約20mAです。

●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)

 TPS63060モジュール説明書 (361kバイト) 2012年 07月 30日
 TPS63060データシート (2,011kバイト) 2012年 07月 23日
 TPS63060モジュール寸法図 (66kバイト) 2015年 01月 23日
 DC-DCコンバータセレクションガイド (7,354kバイト) 2023年 04月 19日
