[#12045] LPCcappuccino(LPCカプチーノ) 商品ページにジャンプ

拡張性についてご提案 2013-04-06更新     <<前のFAQ | 次のFAQ>>

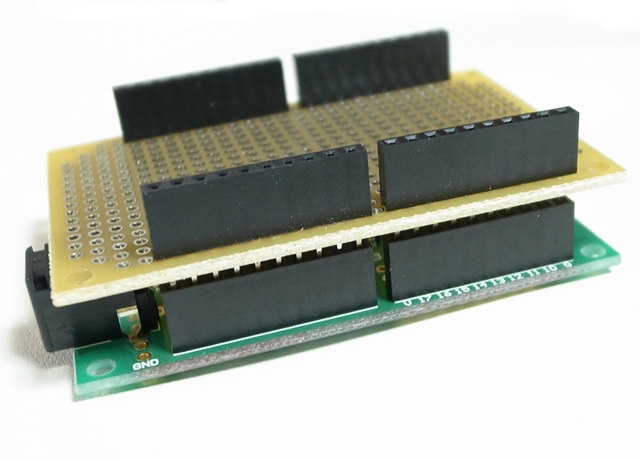

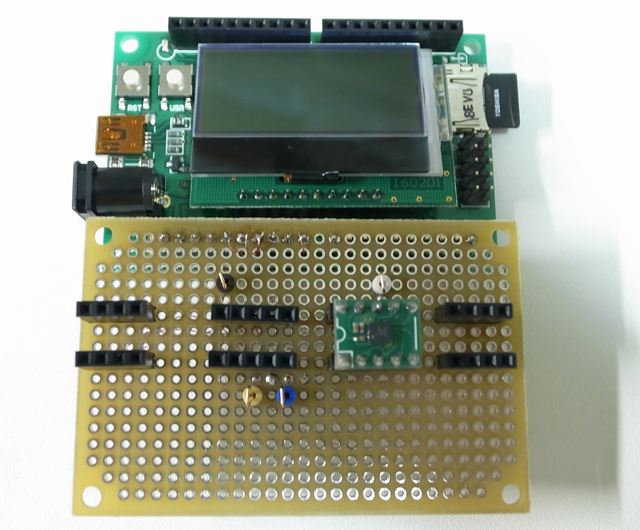

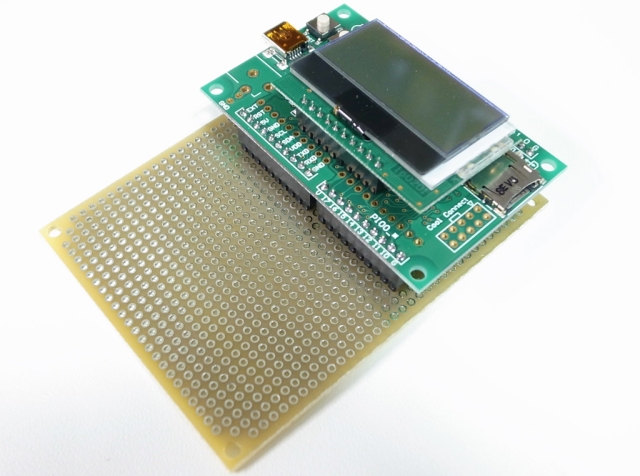

カプチーノは基板の上にも下にも拡張ができます。Arduinoはコネクタがあらかじめハンダ付けされているため、上に重ねるようにしか拡張ができません。カプチーノはお客様がどのコネクタをハンダ付けするかによって、上にも下にも拡張ができます。 カプチーノはI2C液晶を乗せられるようになっていますから、上に拡張基板を載せると液晶が見えなくなってしまいます。そこで下に拡張することで解決できます。 また写真↓のように斜め(下半分あるいは上半分)に基板を取り付けて使うことができるんです。 拡張する基板は市販の蛇の目基板をそのままお使いいただけます。わざわざ専用の基板を何１００円も出して購入する必要がありません。 I2CやSPI, UARTに関しては最小のピン数でアクセスできますから、小基板で制御ができます。Arduinoでは電源端子、信号端子が離れているので簡単なことでも大きく変な形の基板を要求されます。

●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)

 LPCカプチーノ説明書 (998kバイト) 2013年 07月 01日
 LPC11U37データシート[英語] (1,717kバイト) 2013年 02月 27日
 回路図 (29kバイト) 2013年 07月 05日
 寸法図 (74kバイト) 2013年 07月 01日
 テストプロジェクト (382kバイト) 2013年 09月 20日
