[#12006] TMP006 超小型赤外線サーモパイルセンサモジュール
商品ページにジャンプ

BGA実装について 2013-09-13更新 <<前のFAQ | 次のFAQ>>

この製品は8ピンなのにBGAという変わったパッケージです。
X線で実装部分を拡大しますと。ご覧のようにキレイに実装されております。

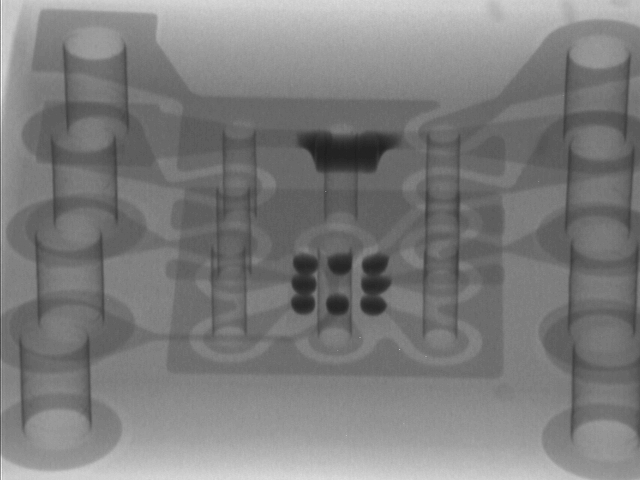

▼弊社TMP006モジュール
・上の黒いものはコンデンサです。はんだもほぼ真ん丸できれいに実装されています。しずくのようになっているものは基板パターンに沿ってハンダがひっぱられているものなので問題はありません。基板のパターン・スルーホールもキレイに円柱に見えます。

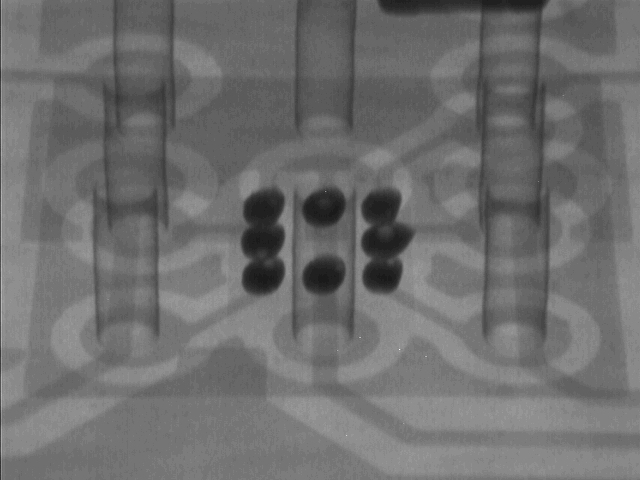

▼Spakfun社TMP006モジュール
・Sparkfun社のものはボールが少しゆがんでいるのがわかります。まん丸ではなく卵型（全体的に右上と左下に引っ張られている）になっています。上の弊社のものと比べてください。
スルーホールもまっすぐな円柱ではなくゆがんでいるように見受けられます。ドリルの穴あけ工程に問題があるのかもしれません。
