[#80031] SHT-31 １チップ温度・湿度センサ・モジュール
商品ページにジャンプ

I2Cの4本のみで通信できますか？ 2017-02-11更新 <<前のFAQ | 次のFAQ>>

写真のようにすれば外側の１列（４ピン）のみでI2C通信をすることができます。
この配置は当社の同形状のセンサモジュールと共通のピン順番になっています。

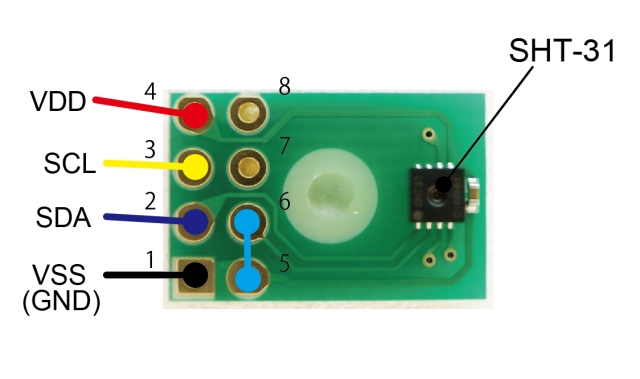

▼外側の４ピンを接続し、水色部分をショートさせます。 7.ALERT, 8.NRESETピンは未接続でかまいません。この場合はI2Cアドレスが0b1000100になります。

割り込み(ALERT機能)を使いたい場合や、２つのセンサを同一I2Cバスに接続したい場合は8ピン全てを配線してお使いください。

●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)

SHT-31モジュール説明書 (304kバイト) 2017年 02月 11日
SHT-31 Datasheet (905kバイト) 2017年 02月 11日
SHT-31 データシート (1,351kバイト) 2016年 09月 01日
センサ・セレクションガイド (5,655kバイト) 2023年 06月 10日
