[#80031] SHT-31 １チップ温度・湿度センサ・モジュール
商品ページにジャンプ

通信波形 2017-02-11更新 <<前のFAQ | 次のFAQ>>

実際の通信波形です。

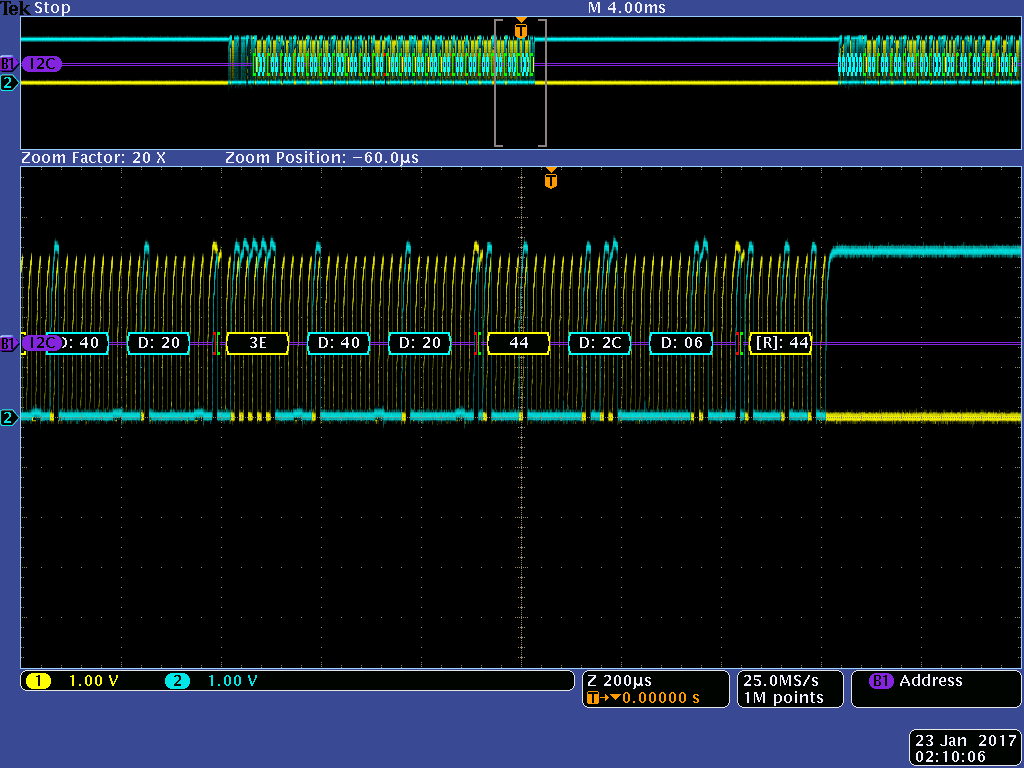

▼通信開始部分
0x44 0x2C 0x06～がSHT-31の通信部分です。

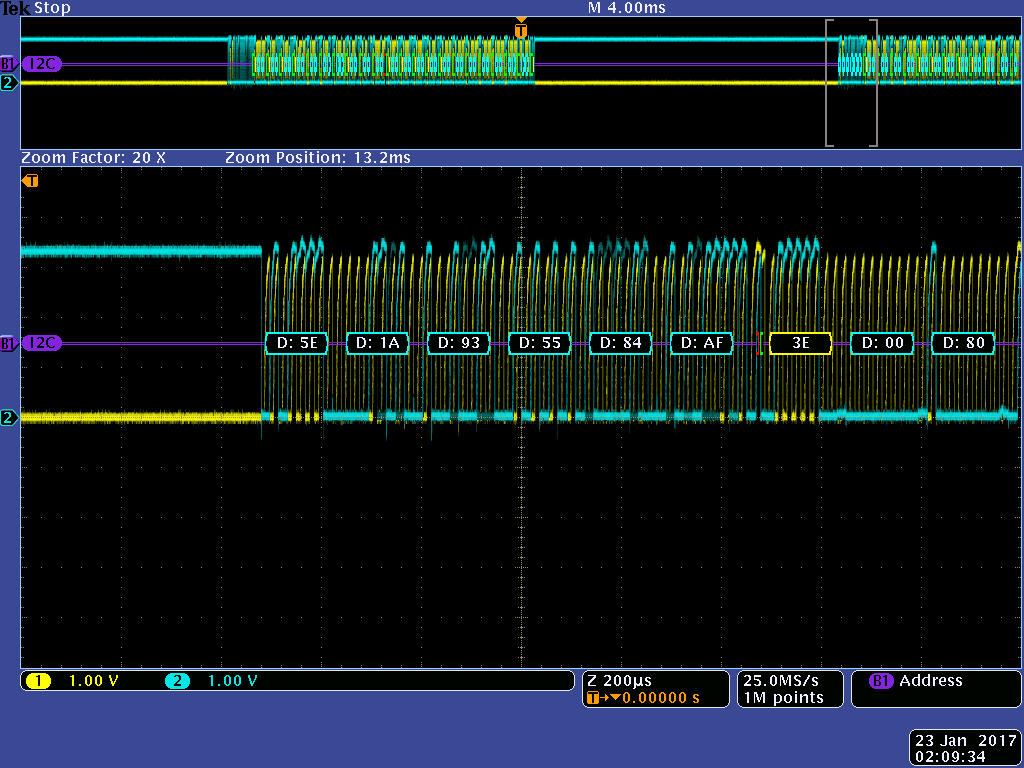

▼応答部分（データ受信部分）
・この動作モードではAD変換中、SHT-31がSCLピンをつかんだままになるので、バスが一時ストップし、変換が完了するまでマスター側が停止させられることになります。
準備ができるとI2C通信が継続します。SCLをつかんだままにしない通信モードで動作させることもできます。
