[#12158] LTC4358 理想ダイオードモジュール(26.5V 5A)
商品ページにジャンプ
 許容損失について 2014-04-10更新     <<前のFAQ | 次のFAQ>>

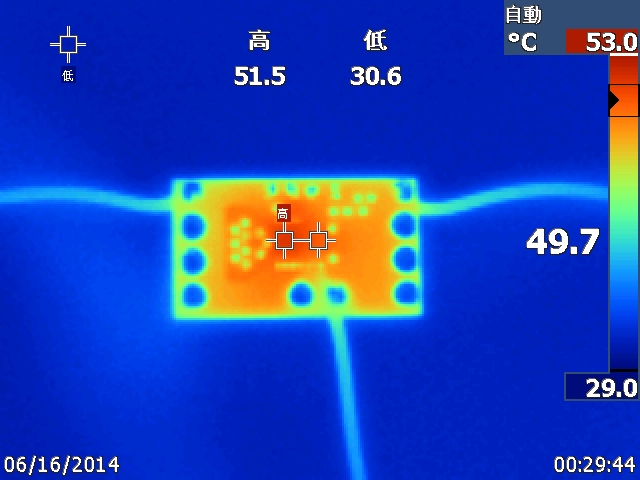

この製品の最大電流は5AでこのときVFが0.1V程度になりますので損失は約0.5Wとなります。参考として3.0A流した状態のサーモグラフィ画像を示します。自然空冷、Ta=28℃



同様に4Aだと70℃, 5Aで90℃くらいになります。製品の動作保証範囲は0〜70℃となっておりますので短時間は問題ありませんが、長い間でお使いいただくにはヘッダピン[#94140]などで別の基板にはんだ付けして配線と共に熱伝導させるか、ゲルシート[#12065]のようなものを使うか、DCファン[#12083]などで通風するようにしてください。

●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)

 LTC4358モジュールマニュアル (376kバイト) 2014年 06月 15日
 LTC4358データシート [英語] (155kバイト) 2008年 08月 26日
