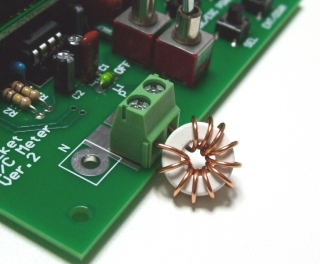

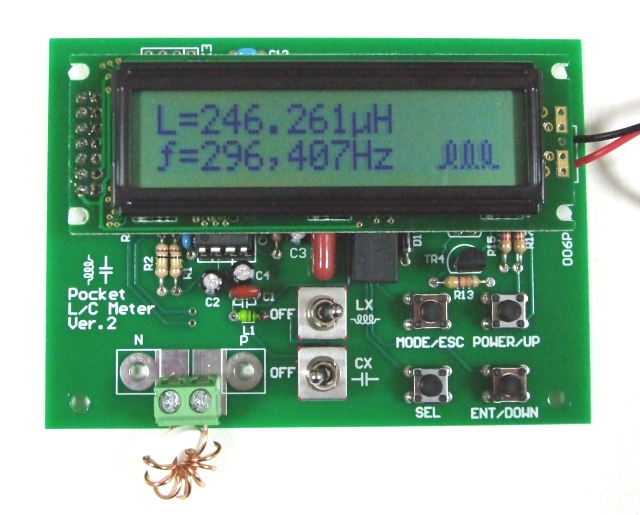

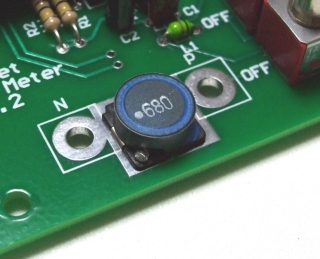

●オンライン注文 [40002] ポケットＬ／Ｃメーターキット　Ｖｅｒ．２ メーカー希望価格：オープンプライス 直販価格 価格は税込み 1台 4,600円 数量 台  注文の個数を入力してください。  こちらもお勧め 注文番号：#90201 みの虫クリップＳ（赤） 注文番号：#90202 みの虫クリップＳ（黒） 注文番号：#90002 端子台　２ピン（５．０８ｍｍピッチ） 注文番号：#90004 ワンタッチ端子台２ピン　１０個（２．５４ｍｍピッチ） 注文番号：#90101 ＩＣクリップ（７色＋３本セット） Ｖｅｒ．２タイプの発売開始です ■Ｌ（インダクタンス）とＣ（キャパシタンス）が測定できる安価で便利な測定器キットです。 ■キットですので組み立てが必要です。 ■調整箇所はありません（オシロとかテスターがなくてもＯＫ！）　組み立てるだけで約１％の精度 ■実用的な測定範囲：約０．１μＨ〜約１００ｍＨ，約０．１ｐＦ〜約０．２μＦ程度まで 　市販の多機能テスターで測定しにくい低い容量をカバーできます。 　Ｖｅｒ．１と測定範囲はほとんど変わりません。Ｖｅｒ．２では安定度がよくなりました。 ■自己校正機能，０調整機能，オートパワーオフ機能 ■手巻きコイルの容量測定、DC-DCコンバータのコイル調整、白色ＬＥＤの昇圧コイルの測定などにいかがですか？ ■容量が解からなくなったコイルや、品番の解からないコイルの測定にも ■インダクタンスを測定できるテスターは高価です。コイル・コンデンサの測定がより身近になります。 ■専用ガラス基板で再現性がよく組み立ててすぐ使えます。普段お使いの測定器の１台に加えてみてはいかがですか？ ■電源：００６Ｐｘ１本（商品には含まれません）　※初期ロットの電池サービスは終了となっています。 ■消費電流：約５５ｍＡ（最大１００ｍＡ）　スタンバイ時：０．０１μＡ以下 ■Ver.1よりもサイズが少し大きくなっています。 ◎オールフルカラー組み立て説明書（８ページ） ◎発売を開始しました。 ニュース：寸法図を掲載しました。Acrobatリーダーで拡大縮小せず原寸で印刷すると基板と全く同じ大きさで印刷できますので、それをそのままケースに貼ってドリルで穴あけすればぴったり組み立てできます。 ●動作しないお客様を電池を交換してください。Ｖｅｒ．２では消費電力が増えているためアルカリ電池をお勧めします。 ●００６Ｐ電池は古くなっても端子電圧が９Ｖ近くありますので、無負荷で電池電圧を見ても正しい残量が判らない場合があります。負荷を繋いだ状態で電圧を見てください。 ●データシート・ファイル (うまく表示されない場合は、右クリックしてファイルに保存してから開いてください)  Ver.2説明書 (約 1,427kバイト) 2008年 08月 25日  寸法図 (約 17kバイト) 2008年 08月 23日 よくある質問  Ｑ. コンデンサの極性について 2009-11-11更新  Ｑ. ＩＣの取り付け方向について 2009-11-11更新
